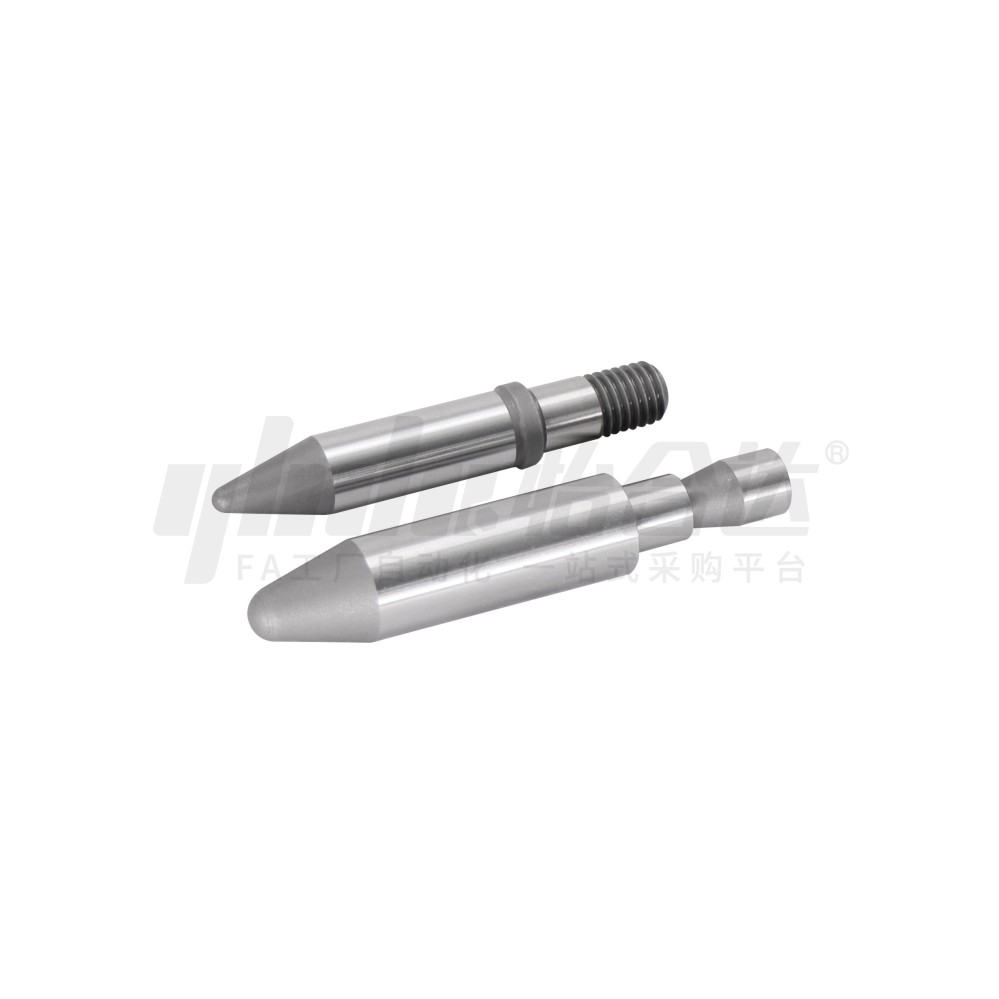

        定位销 焊接夹具用 · 锥角R形 无肩型 · 外螺纹型 止动螺丝型 带肩型 · 外螺纹型 止动螺丝型

        条件筛选：

        公差等级 Dh7
        尺寸选择 P.B尺寸指定型
        导入头部形状 锥角R形
        导入表面形状 圆形
        种类筛选 焊接夹具用定位销

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 10 项未选择

            代码

            参数选型

            安装侧端面形状

            材质

            硬度

            肩部

            表面处理

            产品选型

            D

            P

            4.5~35.0
            /0.1

            B

            20~50
            /1

            L

            技术图档

            3D预览

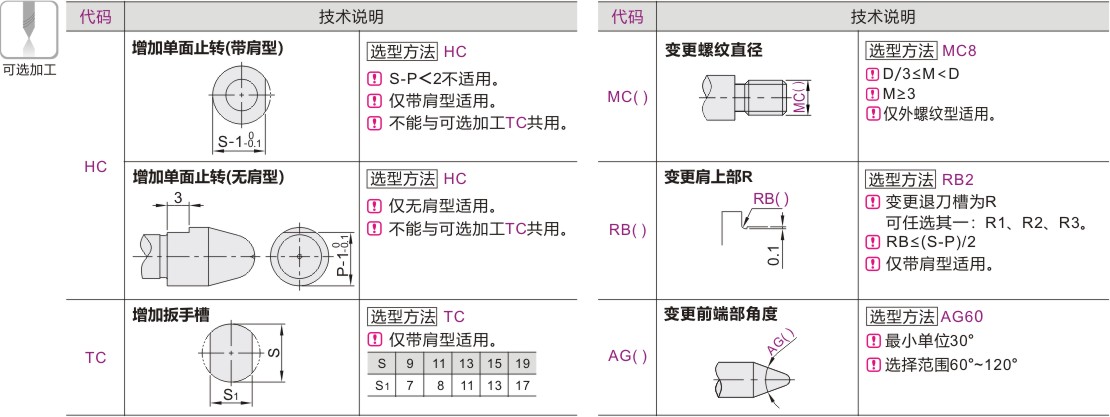

            可选加工

            材质图

            参数图

            材质图
            带肩型 无肩型 材质 硬度 表面处理
            外螺纹型 止动螺丝型 外螺纹型 止动螺丝型 国标 相当
            YKG01 YKG11 YKG21 YKG31 35CrMo SCM435 淬火硬度33~38HRC 一
            YKG02 YKG12 YKG22 YKG32 淬火硬度33~38HRC,镀层硬度850HV~ 镀硬铬，镀层厚度3~5um
            YKG03 YKG13 YKG23 YKG33 20CrMo SCM420 渗碳淬火硬度56HRC~(深度0.8~1.2)螺纹部防渗处理 一

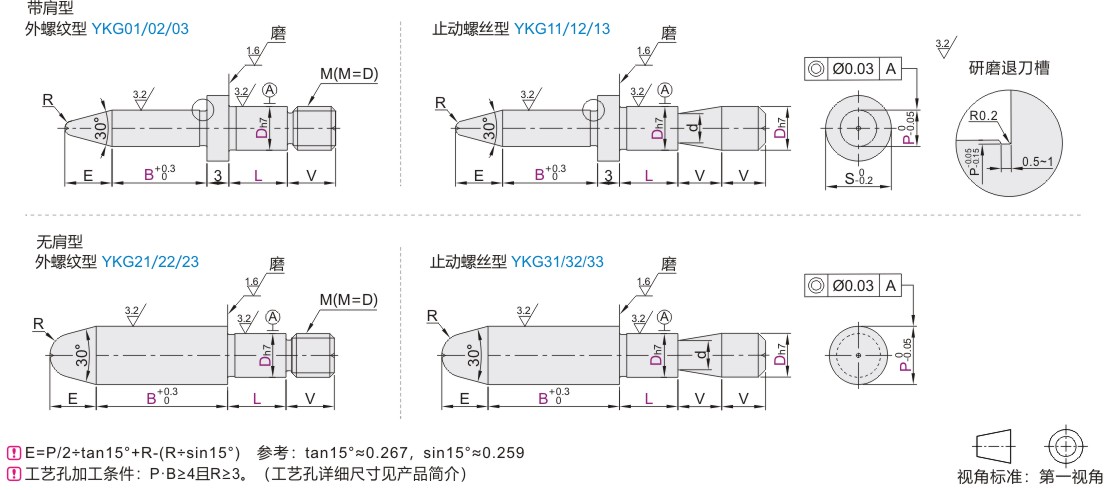

            参数图

            带肩型

            型号  P
            最小单位0.1            		 B
            最小单位1            		 L V S d R 适用的
            止动螺丝
            代码 Dh7 外螺纹型 止动螺丝型 外螺纹型 止动螺丝型
            外螺纹型      止动螺丝型
            YKG01          YKG11
            YKG02          YKG12
            YKG03          YKG13            		 6 0
            -0.012            		 5.0~8.0 20~30 5   8   10                               8 6 8 9 4 1 M5
            8 0
            -0.015            		 5.0~10.0 5   8   10   12   15               8 10 11 5 1.5
            10 4.5~12.0 20~40 5   8   10   12   15               10 12 13 7 2 M6
            10T 5   8   10   12   15               5 18
            12 0
            -0.018            		 9.0~14.0 30~50 8   10   12   15   18 12 15 10 15 9 3 M8
            16 13.0~18.0               10   12   15   18   20 12 18 19 13 4



            无肩型

            型号 P
            最小单位0.1            		 B
            最小单位1            		 L V d R 适用的
            止动螺丝
            代码 Dh7 外螺纹型 止动螺丝型 外螺纹型 止动螺丝型
            外螺纹型    止动螺丝型
            YKG21         YKG31
            YKG22         YKG32
            YKG23         YKG33            		 6 0
            -0.012            		 8.0~12.0 30~50        5   8   10                                     8 6 8 4 3 M5
            8 0
            -0.015            		 10.0~16.0         5   8   10   12   15                      8 10 5 4
            10 12.0~20.0          5   8   10   12   15                       10 12 7 4 M6
            10T          5   8   10   12   15                       5 15 5
            12 0
            -0.018            		 14.0~25.0             8   10   12   15   18            12 15 10 9 6 M8
            16 18.0~32.0               10   12   15   18   20 12 18 13 8
            20 0
            -0.021            		 22.0~35.0                       12   15   18   20 12 22 17
