      查看大图

      图片仅供参考，请以已选的规格为准

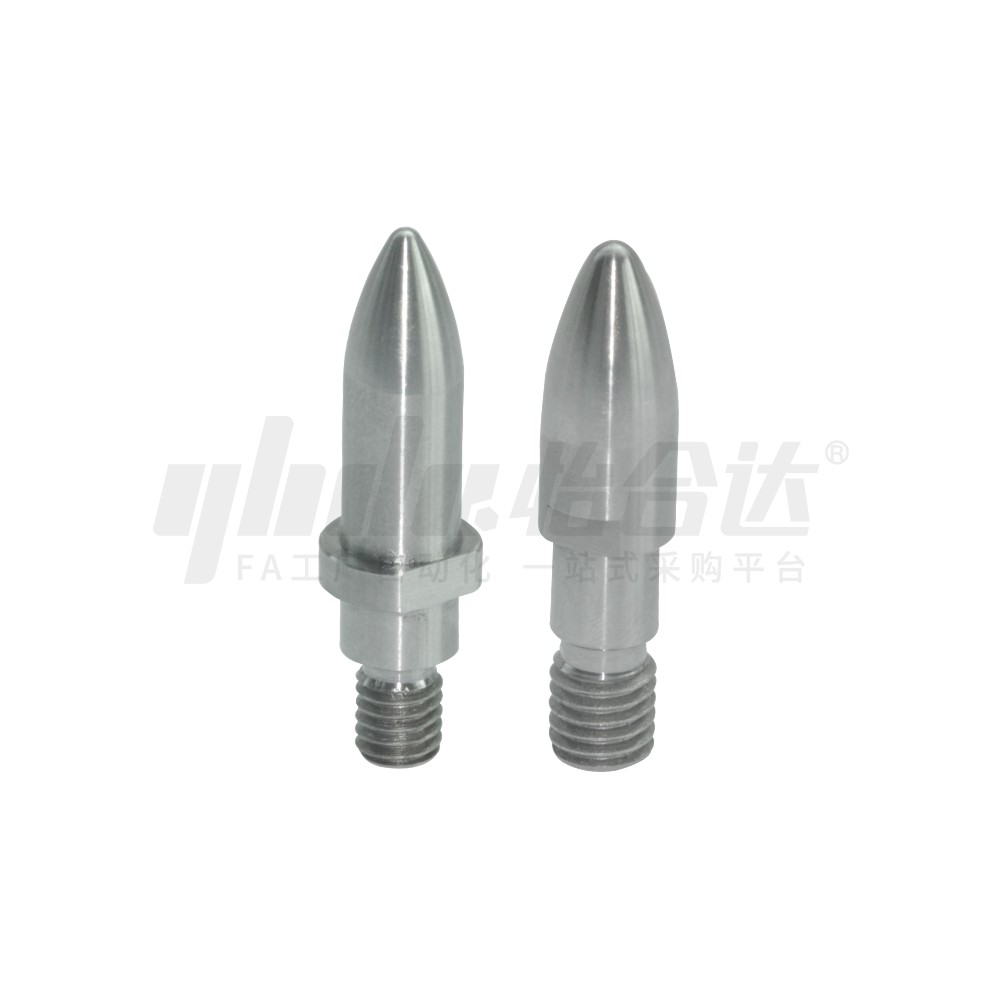

        定位销 焊接夹具用 · 炮弹形 带肩型 无肩型 · 后端形状选择型

        条件筛选：

        硬度 无
        表面处理 Dh7
        导入头部形状 炮弹形
        导入表面形状 形状选择形
        肩部 P.B尺寸指定型
        种类筛选 焊接夹具用定位销

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 10 项未选择

            代码

            参数选型

            安装侧端面形状

            导入侧端面形状

            尺寸选择

            材质

            产品选型

            后端形状

            D

            P

            3.0~35.0
            /0.1

            B

            5~30
            /1

            L

            技术图档

            3D预览

            可选加工参数

            材质图

            参数图

            材质图
            带肩型 无肩型 材质 硬度 表面处理
            圆型 多棱型 圆型 多棱型 国标 相当
            YKH01 YKH11 YKH21 YKH31 35CrMo SCM435 淬火硬度33~38HRC 一
            YKH02 YKH12 YKH22 YKH32 20CrMo SCM420 渗碳淬火硬度56HRC-(深度0.8~1.2)螺纹部防渗处理

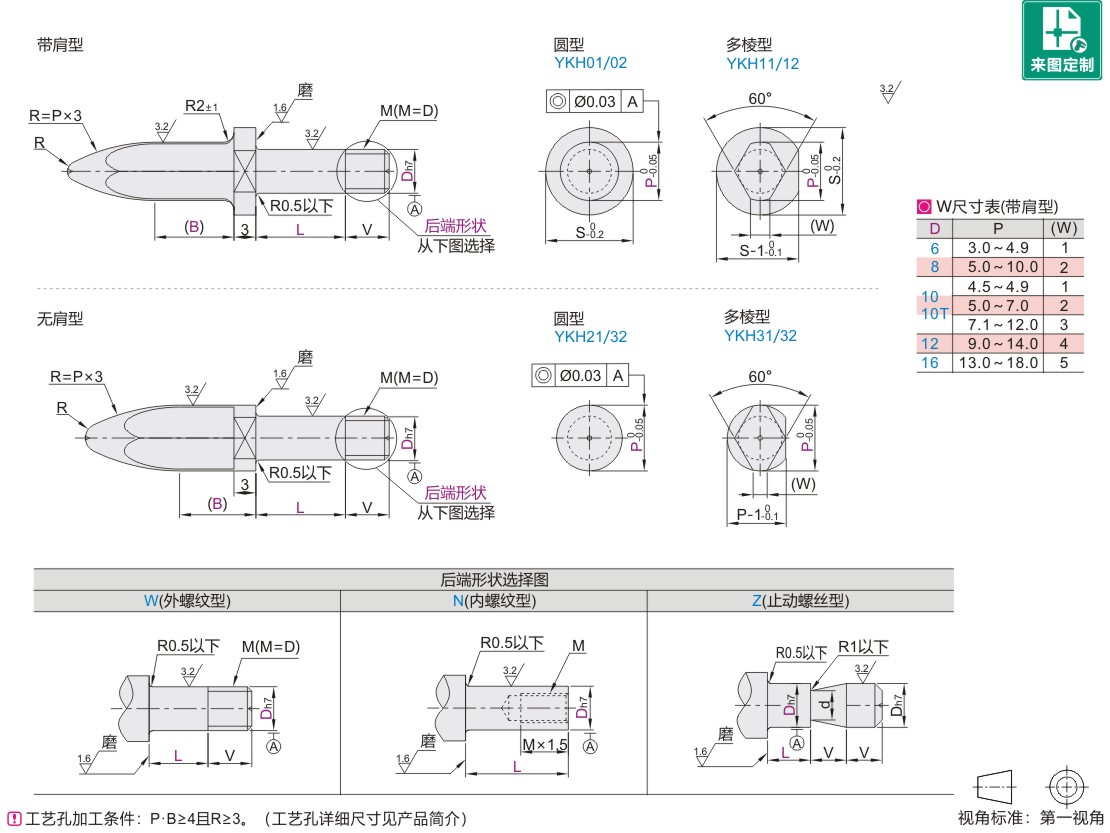

            参数图

            带肩型

            型号 P
            最小单位0.1            		 B
            最小单位1            		 L V d S R M
            仅适用
            内螺纹型            		 适用的
            止动螺丝
            代码 后端形状 Dh7 外螺纹型 内螺纹型
            最小单位1            		 止动螺丝型 外螺纹型 止动螺丝型

            圆型
            YKH01
            YKH02


            多棱型
            YKH11
            YKH12

            		 W
            N
            Z            		 6 0
            -0.012            		 3.0~8.0 5~30
            (B≤P×4)            		  5      8    10                             一 8 6 8 4 9 1 一 M5
            8 0
            -0.015            		 3.0~10.0      5      8    10   12   15                12~20 10 5 11 M4
            10 4.5~12.0 (5)   (8)   10   12   15            15~30 10 12 7 13 M5 M6
            10T (5)   (8)   10   12   15            5 18 M6
            12 0
            -0.018            		 9.0~14.0      (8)   10   12   15   18 12 15 10 9 15 M5 M8
            16 13.0~18.0                     (10)  12   15   18   20 20~40 18 13 19 2 M8

            ( )内L尺寸不适用多棱型。



            无肩型

            型号 P
            最小单位0.1            		 B
            最小单位1            		 L V d R (W) M
            仅适用
            内螺纹型            		 适用的
            止动螺丝
            代码 后端形状 Dh7 外螺纹型 内螺纹型
            最小单位1            		 止动螺丝型 外螺纹型 止动螺丝型

            圆型
            YKH21
            YKH22


            多棱型
            YKH31
            YKH32

            		 W
            N
            Z            		 6 0
            -0.012            		 9.0~12.0 5~30
            (B≤P×3)            		    5     8   10                                  一 8 6 8 4 2 3 一 M5
            8 0
            -0.015            		 11.0~16.0         5     8   10  12  15                         10~20 10 5 3.5 M4
            10 13.0~20.0 5~30
            (B≤P×4)            		      (5)   (8)  10  12  15                      10~30 10 12 7 4 M5 M6
            10T 5 18 5 M6
            12 0
            -0.018            		 15.0~25.0         (8)  10   12  15  18         12 15 10 9 3 6 M5 M8
            16 19.0~32.0               (10)  12  15  18  20  10~32 18 13 8 M8
            20 0
            -0.021            		 23.0~35.0                                 12  15  18  20          10~40 22 17 9 M10

            ( )内L尺寸不适用多棱型。

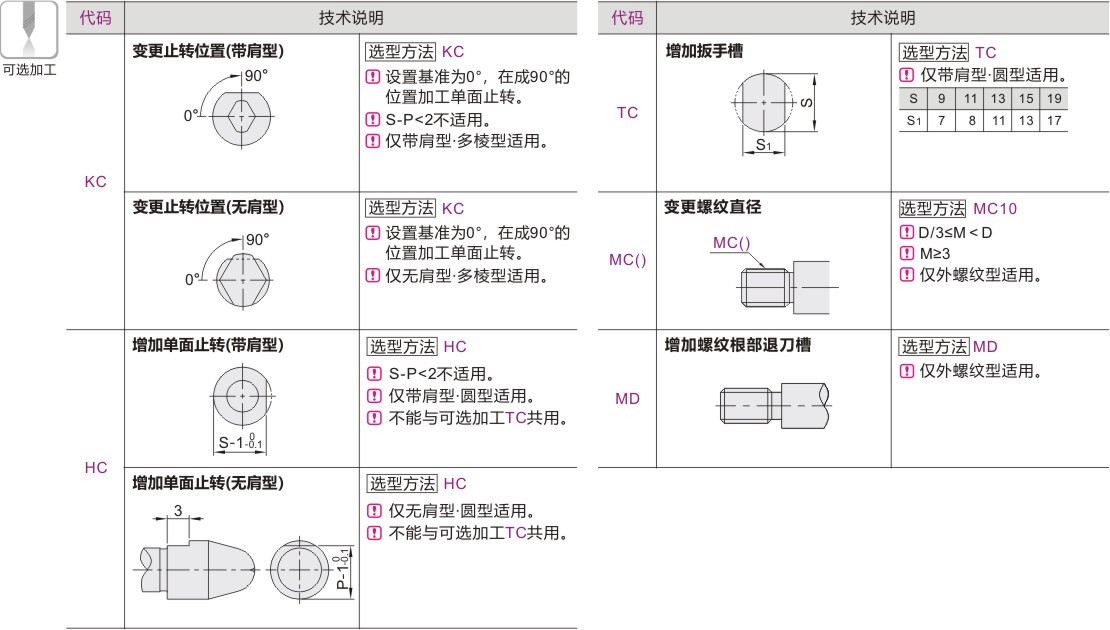

            可选加工见可选加工参数。
