图片仅供参考，请以已选的规格为准
定位销 树脂螺栓固定型 P.B尺寸指定型 锥角型 公差等级 P（0/-0.2）直杆型 无肩型
条件筛选：
形状 直杆形
尺寸选择 P.B尺寸指定型
安装侧端面形状 螺栓固定型
导入头部形状 锥角形
肩部 无肩型
形状筛选 定位销 螺栓固定型
种类筛选 树脂定位销
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
公差等级
材质
产品选型
规格
P
8~16
/1
B
10~50
/1
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 形状 | P公差 |
材质 | 使用环境温度 | ||
| YPF01 | P、B尺寸指定型 | 螺栓固定型 | 锥头型 |
普通级普通级 |
0 |
聚缩醛(白色) | -45~95℃ |
| YPF02 | PEEK(自然象牙白) | -50~250℃ | |||||
| YPF11 | 精密级普通级 | 0 -0.5 |
聚缩醛(白色） | -45~95℃ | |||
| YPF12 | PEEK(自然象牙白) | -50~250℃ | |||||

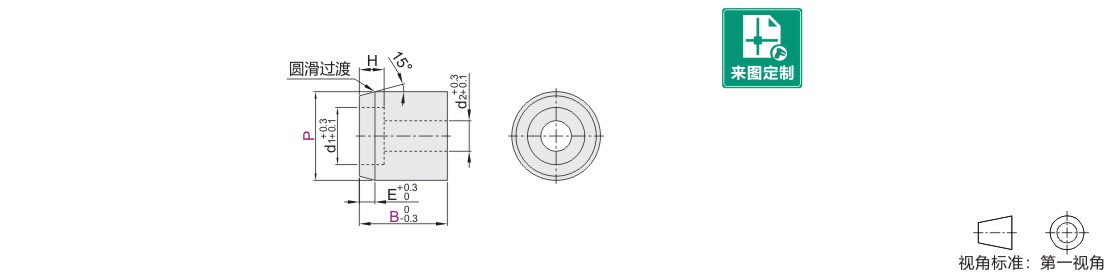

参数图
普通级
| 型号 | P | B | E | d1 | d2 | H | 适用 螺栓 |
||
| 代码 | 规格 | 最小单位1 | 公差 | 最小单位1 | |||||
| YPF01 YPF02 |
3 | 8～10 | 0 -0.2 |
10～28 | 2 | 6.5 | 3.5 | 4.5 | M3 |
| 4 | 10～12 | 15～40 | 3 | 8 | 4.5 | 5.5 | M4 | ||
| 5 | 12～16 | 15～50 | 4 | 9.5 | 5.5 | 6.5 | M5 | ||
精密级
| 型号 | P | B | E | d1 | d2 | H | 适用 螺栓 |
||
| 代码 | 规格 | 最小单位0.1 | 公差 | 最小单位1 | |||||
| YPF11 YPF12 |
3 | 8.0～12.0 | 0 -0.05 |
10～28 | 2 | 6.5 | 3.5 | 4.5 | M3 |
| 4 | 10.0～12.0 | 15～40 | 3 | 8 | 4.5 | 5.5 | M4 | ||
| 5 | 12.0～16.0 | 15～50 | 4 | 9.5 | 5.5 | 6.5 | M5 | ||
-
