        定位销 大头锥角型 外螺纹型 P尺寸指定型 圆型 多棱型 镀硬铬 无肩型

        条件筛选：

        形状 大头形
        尺寸选择 P尺寸指定型
        安装侧端面形状 外螺纹型
        导入侧端面形状 无
        导入头部形状 锥角形
        肩部 无肩型
        形状筛选 定位销 无肩大头锥角形
        种类筛选 定位销

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 7 项未选择

            代码

            参数选型

            导入表面形状

            材质

            硬度

            表面处理

            产品选型

            D

            P

            3.50~30.00
            /0.01

            技术图档

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            P尺寸指定型 材质 硬度 表面处理
            圆型 多棱型 国标 相当
            YBY61 YBY71 9CrWMn SKS3 淬火硬度58~61HRC —
            YBY62 YBY72 淬火硬度58~61HRC , 镀层硬度850HV~ 镀硬铬 , 镀层厚度3~5 μm
            YBY65 YBY75 0Cr18Ni9 SUS304 — —
            YBY66 YBY76 镀层硬度850HV~ 镀硬铬 , 镀层厚度5~8 μm
            YBY68 YBY78 9Cr18 Mo SUS440C 淬火硬度48~53HRC —



            工艺孔加工条件: D≠P且(D·P·L·B)≥4且P₁>3。(工艺孔详细尺寸见产品简介)       P₁=P-E*tan15*2

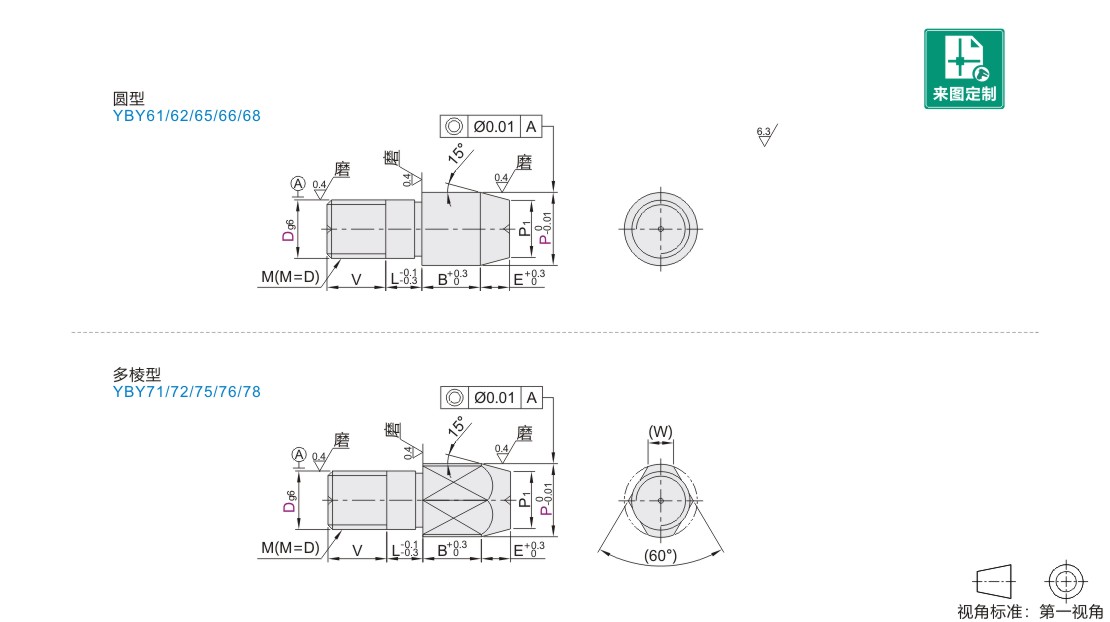

            参数图



            选型表

            型号 最小单位0.01 L B V M E (W)
            代码 Dg6 P
            圆型         多棱型
            YBY61       YBY71
            YBY62       YBY72
            YBY65       YBY75
            YBY66       YBY76
            YBY68       YBY78            		 3  -0.002
            -0.008            		 3.50~6.00 2  5  4.5  3  2  1.5
            4  -0.004
            -0.012            		 4.50~7.00 6  6  4  3  1.8
            5  5.50~8.00 3  7.5  5  2.2
            6  6.50~ 10.00 8  9  6  3
            8  -0.005
            -0.014            		 9.00~ 13.00 5   12  8  4  3.5
            10  11.00~ 15.00 10   15  10  4
            12  -0.006
            -0.017            		 13.00~ 18.00 8   18  12  5
            16  17.00~25.00    24  16  5  7
            20  -0.007
            -0.020            		 22.00~30.00 10  15     30  20  9
