同步轮拉手轴承座减震器滚针导柱
商品分类

      图片仅供参考，请以已选的规格为准

        定位销 大头锥角型 外螺纹型 内六角孔型 P尺寸指定型 圆型 多棱型 镀硬铬 无肩型

        条件筛选：

        形状 大头形
        尺寸选择 P尺寸指定型
        安装侧端面形状 外螺纹型
        导入侧端面形状 内六角孔型
        导入头部形状 锥角形
        肩部 无肩型
        形状筛选 定位销 无肩大头锥角形
        种类筛选 定位销

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 10 项未选择

            代码

            参数选型

            导入表面形状

            材质

            硬度

            表面处理

            产品选型

            D

            P

            6.00~30.00
            /0.01

            L

            2~22
            /1

            B

            2.5~20.0
            /0.1

            M

            技术图档

            3D预览

            可选加工参数

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质 硬度 表面处理
            圆型 多棱型 国标 相当
            YCC01 YCC21 外螺纹型 内六角孔型 9CrWMn SKS3 淬火硬度58~61HRC —
            YCC02 YCC22 淬火硬度58~61HRC , 镀层硬度850HV~ 镀硬铬 , 镀层厚度3~5μm
            YCC03 YCC23 — —
            YCC06 YCC26 0Cr18Ni9 SUS304
            YCC07 YCC27 镀层硬度850HV~ 镀硬铬 , 镀层厚度5~8μm
            YCC11 YCC31 9Cr18Mo SUS440C 淬火硬度48~53HRC —



            SUS440C材质的D部加工有识别槽。               P₁=P-E*tan15*2

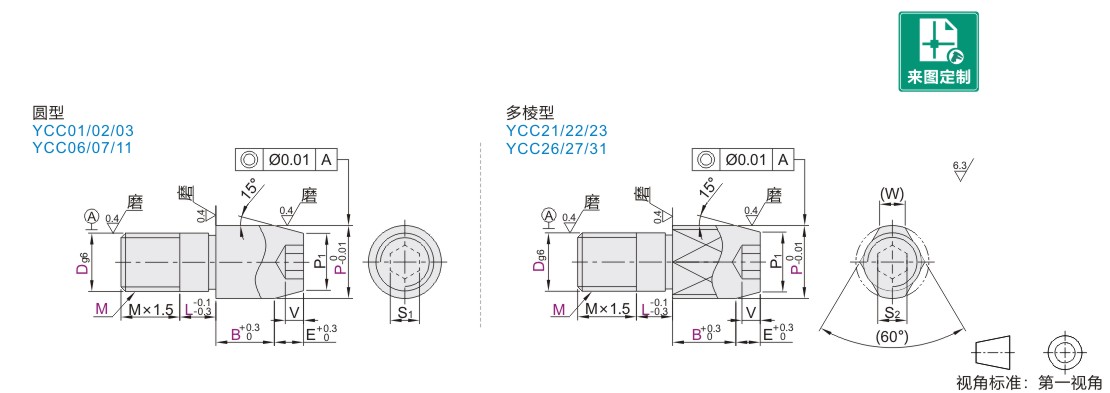

            参数图



            选型表

            型号 最小单位0.01 最小单位1 最小单位0.1 M E (W) S1 S2 V
            代码 Dg6 P L B
            圆型
            YCC01  YCC06
            YCC02  YCC07
            YCC03  YCC11
            多棱型
            YCC21  YCC26
            YCC22  YCC27
            YCC23  YCC31            		 3 -0.002
            -0.008            		 6.00~6.50 2~8 3.5~10.0 3 2 — 3 — 2
            4 -0.004
            -0.012            		 6.50~7.00 2~10 2.5~10.0 3  4 3
            5 6.50~8.00 3~12 3  4  5
            6 (8.00)6.50~10.00 2.5~12.0 4  5  6 3 3
            8 -0.005
            -0.014            		 (10.00)9.00~13.00 5~12 3.0~15.0 4  5  6  8 4 3.5 4 4 2.5
            10 (12.00)11.00~15.00 5~17 4.5~20.0 5  6  8  10 4 5 5 3
            12 -0.006
            -0.017            		 13.00~18.00 8~17 6.0~20.0 6  8  10  12 5 6 6 4
            16 17.00~25.00 8~22 8.0~20.0 8  10  12  16 5 7 8 8 5
            20 -0.007
            -0.020            		 22.00~30.00 10~22      10  12  16  20 9



            多棱型适用于D6以上规格。        ( )内P尺寸适用于多棱型。
