      图片仅供参考，请以已选的规格为准

        定位销 大头锥角型 螺栓固定型 直杆型 标准型 P尺寸指定型 圆型 多棱型 沉孔固定型 镀硬铬 无肩型

        条件筛选：

        形状 大头形
        安装侧端面形状 直杆型
        导入侧端面形状 沉孔固定型
        导入头部形状 锥角形
        肩部 无肩型
        形状筛选 定位销 无肩大头锥角形
        种类筛选 定位销

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 10 项未选择

            代码

            参数选型

            导入表面形状

            尺寸选择

            材质

            硬度

            表面处理

            产品选型

            D

            P

            14.00~30.00
            /0.01

            L

            5~42
            /1

            B

            4.0~20.0
            /0.1

            技术图档

            3D预览

            产品问答

            材质图

            参数图

            材质图
            P尺寸指定型 P. L. B尺寸指定型 材质 硬度 表面处理
            圆型 多棱型 圆型 多棱型 国标 相当
            YCF01 YCF11 YCF21 YCF31 9CrWMn SKS3 淬火硬度58～61HRC —
            YCF02 YCF12 YCF22 YCF32 淬火硬度58～61HRC,镀层硬度850HV~ 镀硬铬 , 镀层厚度3~5μm
            YCF03 YCF13 YCF23 YCF33 — —
            YCF05 YCF15 YCF25 YCF35 0Cr18Ni9 SUS304
            YCF06 YCF16 YCF26 YCF36 镀层硬度850HV~ 镀硬铬 , 镀层厚度5~8μm
            YCF08 YCF18 YCF28 YCF38 9Cr18Mo SUS440C 淬火硬度48～53HRC —



            L< D时，C=0.5左右。

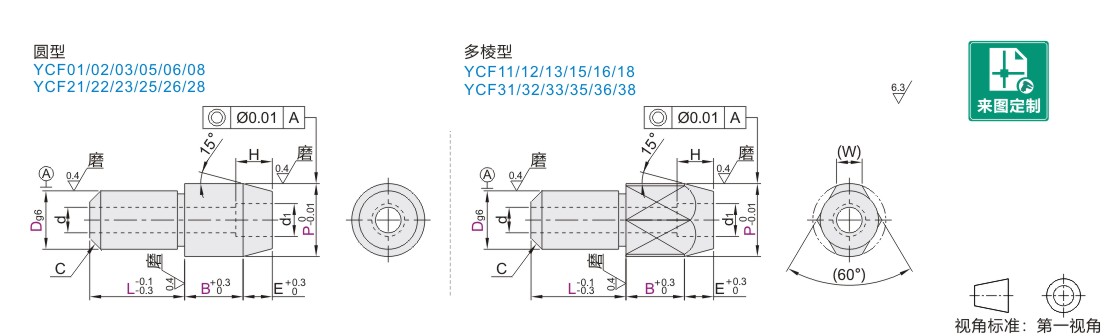

            参数图



            P尺寸指定型

            型号 最小单位0.01 L B C E (W) d d1 H 适用螺栓
            代码 Dg6 P
              圆型         多棱型
            YCF01       YCF11
            YCF02       YCF12
            YCF03       YCF13
            YCF05       YCF15
            YCF06       YCF16
            YCF08       YCF18
            		 10 -0.005
            -0.014            		 14.00~17.00 15 10 2 4 4 4.5 8 5 M4
            12 -0.006
            -0.017            		 15.00~18.00 5 5.5 9.5 6.5 M5
            13 17.00~20.00 22 5.5 6.6 11 7.5 M6
            16 20.00~27.00 3 5 7 9 14 10 M8
            20 -0.007
            -0.020            		 23.00~30.00 30 15 9


            P.L.B尺寸指定型

            型号 最小单位0.01 最小单位1 最小单位0.1 C E (W) d d1 H 适用螺栓
            代码 Dg6 P L B
            圆型        多棱型
            YCF21    YCF31
            YCF22    YCF32
            YCF23    YCF33
            YCF25    YCF35
            YCF26    YCF36
            YCF28    YCF38            		 10 -0.005
            -0.014            		 14.00~17.00 5~22 4.0~20 2 4 4 4.5 8 5 M4
            12 -0.006
            -0.017            		 15.00~18.00 6~26 7.0~20 5 5.5 9.5 6.5 M5
            13 17.00~20.00 6~28 8.0~20 5.5 6.6 11 7.5 M6
            16 20.00~27.00 7~35 3 5 7 9 14 10 M8
            20 -0.007
            -0.020            		 23.00~30.00 8~42 9
