定位销 大头锥角型 公差选择型 标准型 直杆型 内螺纹型 外螺纹型 圆型 多棱型 镀硬铬 无肩型
条件筛选：
形状 大头形
尺寸选择 公差选择型
导入侧端面形状 无
导入头部形状 锥角形
肩部 无肩型
形状筛选 定位销 无肩大头锥角形
种类筛选 定位销
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 14 项未选择
代码
参数选型
安装侧端面形状
导入表面形状
材质
硬度
表面处理
产品选型
D公差选择
P公差选择
D
P
1.00~30.00
/0.01
L
0~42
/1
B
1.5~30.0
/0.1
E
0.5~15.0
/0.1
A
技术图档
3D预览
可选加工参数
产品简介
产品问答
材质图
参数图
材质图
| 标准型 | 内螺纹型 | 材质 | 硬度 | 表面处理 | |||
| 圆型 | 多棱型 | 圆型 | 多棱型 | 国标 | 相当 | ||
| YCJ01 | YCJ11 | YCJ21 | YCJ31 | 9CrWMn | SKS3 | 淬火硬度58~61HRC | — |
| YCJ02 | YCJ12 | YCJ22 | YCJ32 | 淬火硬度58~61HRC,镀层硬度850HV~ | 镀硬铬,镀层厚度3~5μm | ||
| YCJ03 | YCJ13 | YCJ23 | YCJ33 | — | — | ||
| YCJ05 | YCJ15 | YCJ25 | YCJ35 | 0Cr18Ni9 | SUS304 | ||
| YCJ06 | YCJ16 | YCJ26 | YCJ36 | 镀层硬度850HV~ | 镀硬铬,镀层厚度5~8μm | ||
| YCJ08 | YCJ18 | YCJ28 | YCJ38 | 9Cr18Mo | SUS440C | 淬火硬度48~53HRC | — |
| 外螺纹型 | 材质 | 硬度 | 表面处理 | ||
| 圆型 | 多棱型 | 国标 | 相当 | ||
| YCJ41 | YCJ51 | 9CrWMn | SKS3 | 淬火硬度53～58HRC | — |
| YCJ42 | YCJ52 | 淬火硬度53～58HRC,镀层硬度850HV~ | 镀硬铬,镀层厚度3~5μm | ||
| YCJ43 | YCJ53 | — | — | ||
| YCJ45 | YCJ55 | 0Cr18Ni9 | SUS304 | ||
| YCJ46 | YCJ56 | 镀层硬度850HV~ | 镀硬铬,镀层厚度5~8μm | ||
| D或P | g6 | h7 | m6 | p6 | s |
| 2.00~3.00 | -0.002 -0.008 |
0 -0.010 |
+0.008 +0.002 |
+0.012 +0.006 |
0 -0.01 |
| 3.01~6.00 | -0.004 -0.012 |
0 -0.012 |
+0.012 +0.004 |
+0.020 +0.012 |
|
| 6.01~10.00 | -0.005 -0.014 |
0 -0.015 |
+0.015 +0.006 |
+0.024 +0.015 |
|
| 10.01~18.00 | -0.006 -0.017 |
0 -0.018 |
+0.018 +0.007 |
+0.029 +0.018 |
|
| 18.01~30.00 | -0.007 -0.020 |
0 -0.021 |
+0.021 +0.008 |
+0.035 +0.022 |
参数图

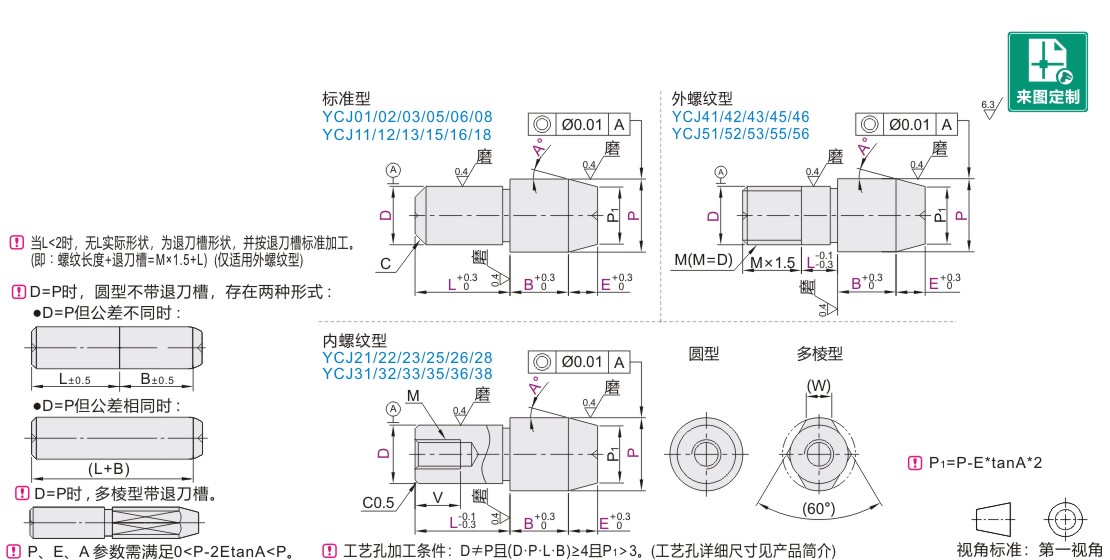

标准型
| 型号 | 最小单位0.01 | 最小单位1 | 最小单位0.1 | A | C | (W) | ||||
| 代码 | D公差 | P公差 | D | P | L | B | E | |||
| 圆型 YCJ01 YCJ02 YCJ03 YCJ05 YCJ06 YCJ08 多棱型 YCJ11 YCJ12 YCJ13 YCJ15 YCJ16 YCJ18 |
m6 p6 g6 h7 |
s m6 p6 g6 h7 |
1 | 1.00~3.00 | 2~3 | 1.5~5.0 | 0.5~15.0 | 15 30 45 60 |
0.1 | 0.6 |
| 2 | 2.00~6.00 | 2~8 | 1.5~15.0 | 0.5 | 1.2 | |||||
| 3 | 3.00~10.00 | 3~10 | 1.5 | |||||||
| 4 | 4.00~10.00 | 3~15 | 1 | 1.8 | ||||||
| 5 | 5.00~12.00 | 5~15 | 2.2 | |||||||
| 6 | 6.00~12.00 | 5~15 | 1.5~30.0 | 3 | ||||||
| 8 | 8.00~16.00 | 5~20 | 1.5 | 3.5 | ||||||
| 10 | 10.00~18.00 | 5~22 | 3.0~30.0 | 2 | 4 | |||||
| 12 | 12.00~20.00 | 6~26 | 5 | |||||||
| 13 | 13.00~20.00 | 7~28 | 5.0~30.0 | 5.5 | ||||||
| 16 | 16.00~27.00 | 8~35 | 3 | 7 | ||||||
| 20 | 20.00~30.00 | 10~42 | 9 | |||||||
内螺纹型
| 型号 | 最小单位0.01 | 最小单位1 | 最小单位0.1 | A | (W) | M | V | ||||
| 代码 | D公差 | P公差 | D | P | L | B | E | ||||
| 圆型 YCJ21 YCJ22 YCJ23 YCJ25 YCJ26 YCJ28 多棱型 YCJ31 YCJ32 YCJ33 YCJ35 YCJ36 YCJ38 |
m6 p6 g6 h7 |
s m6 p6 g6 h7 |
6 | 6.00~10.00 | 6(9)~15 | 1.5~15.0 | 0.5~15.0 | 15 30 45 60 |
3 | M3 | 5 |
| 8T | 8.00~15.00 | 6(12)~20 | 1.5~30.0 | 3.5 | M4 | 6 | |||||
| 8 | 8(12)~20 | 3.0~30.0 | M5 | 8 | |||||||
| 10T | 10.00~18.00 | 6(12)~20 | 4 | M4 | 6 | ||||||
| 10 | 8(12)~20 | M5 | 8 | ||||||||
| 12T | 12.00~20.00 | 8(12)~20 | 5 | M4 | 6 | ||||||
| 12 | 12~26 | M5 | 8 | ||||||||
| 13T | 8(14)~20 | 5.5 | M6 | 9 | |||||||
| 13 | 13(14)~26 | M5 | 10 | ||||||||
| 13S | M8 | ||||||||||
| 16T | 16.00~27.00 | 10(14)~26 | 5.0~30.0 | 7 | M6 | 9 | |||||
| 16 | 16~35 | M8 | 12 | ||||||||
| 20T | 20.00~30.00 | 12(18)~32 | 9 | M6 | 9 | ||||||
| 20 | 20~42 | M8 | 12 | ||||||||
( )内L尺寸适用于多棱型。
外螺纹型
| 型号 | 最小单位0.01 | 最小单位1 | 最小单位0.1 | A | M | (W) | ||||
| 代码 | D公差 | P公差 | D | P | L | B | E | |||
| 圆型 YCJ41 YCJ42 YCJ43 YCJ45 YCJ46 多棱型 YCJ51 YCJ52 YCJ53 YCJ55 YCJ56 |
m6 p6 g6 h7 |
s m6 p6 g6 h7 |
3 | 3.50~8.00 | 0~8 | 2.0~15.0 | 0.5~15.0 | 15 30 45 60 |
M3 | 1.5 |
| 4 | 4.50~8.00 | 0~10 | M4 | 1.8 | ||||||
| 5 | 5.50~10.00 | 0~12 | M5 | 2.2 | ||||||
| 6 | 6.50~10.00 | M6 | 3 | |||||||
| 8 | 8.50~15.00 | 2.0~30.0 | M8 | 3.5 | ||||||
| 10 | 10.50~18.00 | 0~17 | 3.0~30.0 | M10 | 4 | |||||
| 12 | 12.50~20.00 | M12 | 5 | |||||||
| 16 | 16.50~27.00 | 0~22 | 5.0~30.0 | M16 | 7 | |||||
| 20 | 20.50~30.00 | M20 | 9 | |||||||
-
