        定位销 大头球面型 外螺纹型 P尺寸指定型 圆型 多棱型 镀硬铬 抛光 无肩型

        条件筛选：

        形状 大头形
        尺寸选择 P尺寸指定型
        安装侧端面形状 外螺纹型
        导入侧端面形状 无
        导入头部形状 球面形
        肩部 无肩型
        形状筛选 定位销 无肩大头球面形
        种类筛选 定位销

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 7 项未选择

            代码

            参数选型

            导入表面形状

            材质

            硬度

            表面处理

            产品选型

            D

            P

            3.50~30.00
            /0.01

            技术图档

            3D预览

            可选加工参数

            产品简介

            材质图

            参数图

            材质图
            P尺寸指定型 材质 硬度 表面处理
            圆型 多棱型 国标 相当
            YFK01 YFK11 9CrWMn SKS3 淬火硬度58~61HRC —
            YFK02 YFK12 抛光
            YFK03 YFK13 淬火硬度58~61HRC ,镀层硬度850HV~ 镀硬铬 ,镀层厚度3~5µm
            YFK04 YFK14 镀硬铬+抛光 , 镀层厚度3~5μm
            YFK05 YFK15 0Cr18Ni9 SUS304 — —
            YFK06 YFK16 镀层硬度850HV~ 镀硬铬 ,镀层厚度3~5µm
            YFK07 YFK17 9Cr18Mo SUS440C 淬火硬度48~53HRC —
            YFK08 YFK18 抛光



            工艺孔加工条件：D·L≥4且P≥6。(工艺孔详细尺寸见产品简介)

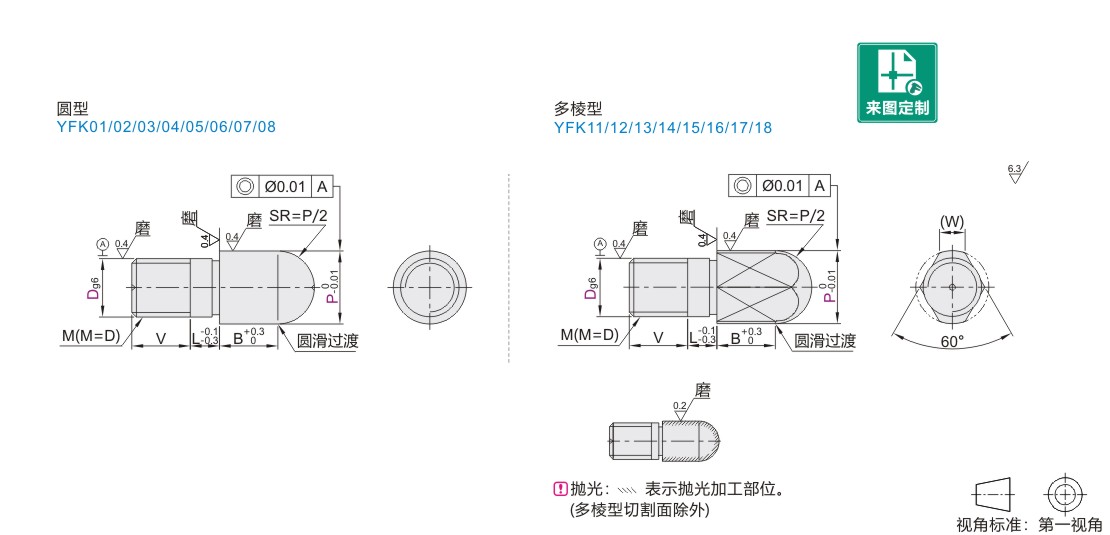

            参数图



            选型表

            型号 最小单位0.01 L B M V (W)
            代码 Dg6 P

                圆型                    多棱型
               YFK01                 YFK11
               YFK03                 YFK13
               YFK05                 YFK15
               YFK06                 YFK16
               YFK07                 YFK17


               抛光品                   抛光品
               YFK02                  YFK12
               YFK04                  YFK14
               YFK08                  YFK18

            		 3 -0.002
            -0.008            		 3.50~6.00 2 5 M3 4.5 1.5
            4 -0.004
            -0.012            		 4.50~7.00 6 M4 6 1.8
            5 5.50~8.00 3 M5 7.5 2.2
            6 6.50~10.00 8 M6 9 3
            8 -0.005
            -0.014            		 9.00~13.00 5 M8 12 3.5
            10 11.00~15.00 10 M10 15 4
            12 -0.006
            -0.017            		 13.00~18.00 8 M12 18 5
            16 17.00~25.00 M16 24 7
            20 -0.007
            -0.020            		 22.00~30.00 10 15 M20 30 9



            表面处理抛光产品适用D≥5。
