图片仅供参考，请以已选的规格为准
定位销 大头锥角型 圆型 P尺寸选择型 P.L.B尺寸指定型 公差等级Dm6 /Dp6/Dg6 镀硬铬 直杆型 无肩型 圆型
条件筛选：
形状 大头形
安装侧端面形状 直杆型
导入侧端面形状 无
导入头部形状 锥角形
导入表面形状 圆形
肩部 无肩型
形状筛选 定位销 无肩大头锥角形
种类筛选 定位销
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 10 项未选择
代码
参数选型
公差等级
尺寸选择
材质
硬度
表面处理
产品选型
D
P
L
2~45
/1
B
1.0~30.0
/0.1
技术图档
3D预览
可选加工参数
产品简介
产品问答
材质图
参数图
材质图
| P尺寸选择型 | P. L. B尺寸指定型 | 材质 | 硬度 | 表面处理 | |||||
| Dm6 | Dp6 | Dg6 | Dm6 | Dp6 | Dg6 | 国标 | 相当 | ||
| YBP01 | YBP11 | — | YBP41 | YBP51 | YBP61 | 9CrWMn | SKS3 | 淬火硬度58~61HRC | — |
| YBP02 | YBP12 | — | YBP42 | YBP52 | YBP62 | 淬火硬度58~61HRC , 镀层硬度850HV~ | 镀硬铬 , 镀层厚度3~5μm | ||
| YBP03 | YBP13 | — | YBP43 | YBP53 | YBP63 | — | — | ||
| YBP05 | YBP15 | — | YBP45 | YBP55 | YBP65 | 0Cr18Ni9 | SUS304 | ||
| YBP06 | YBP16 | — | YBP46 | YBP56 | YBP66 | 镀层硬度850HV~ | 镀硬铬 , 镀层厚度5~8μm | ||
| YBP08 | YBP18 | — | YBP48 | YBP58 | YBP68 | 9Cr18 Mo | SUS440C | 淬火硬度48~53HRC | — |
| — | — | YBP20 | — | — | — | GCr15 | SUJ2 | 淬火硬度HRC56~ , 镀层硬度850HV~ | 镀硬铬 ,镀层厚度3~5µm |
SUS440C材质的D部加工有识别槽。 工艺孔加工条件：D≠P且（D·P·L·B）≥4且P1>3。（工艺孔详细尺寸见产品简介） P1=P-E*tan15*2

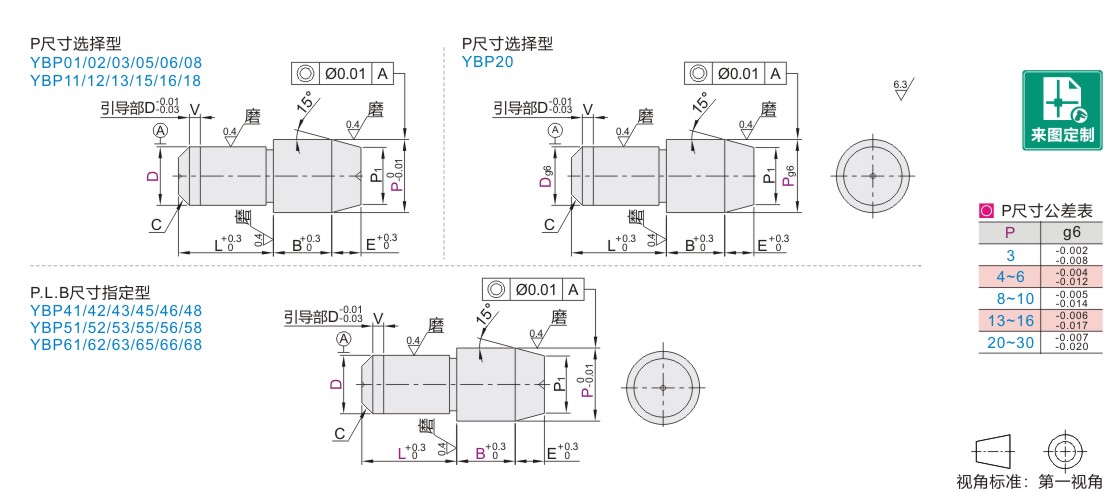

参数图
P尺寸选择型
| 型号 | D公差 | P | L | B | C | E | V | |||
| 代码 | D | m6 | p6 | g6 | ||||||
| Dm6 Dp6 YBP01 YBP11 YBP02 YBP12 YBP03 YBP13 YBP05 YBP15 YBP06 YBP16 YBP08 YBP18 Dg6 YBP20 |
1 | +0.008 +0.002 |
+0.012 +0.006 |
-0.002 -0.008 |
2 | 3 | 3 | 0.1 | 0.5 | 0 |
| 2 | 3 4 | 4 | 0.5 | 1 | ||||||
| 3 | 4 5 6 | 5 | 5 | 2 | 1 | |||||
| 4 | +0.012 +0.004 |
+0.020 +0.012 |
-0.004 -0.012 |
5 6 | 6 | 1 | 3 | |||
| 5 | 6 8 | 10 | ||||||||
| 6 | 8 10 | 8 | ||||||||
| 8 | +0.015 +0.006 |
+0.024 +0.015 |
-0.005 -0.014 |
10 12 13 | 15 | 1.5 | 4 | |||
| 10 | 12 13 15 | 10 | 2 | |||||||
| 12 | +0.018 +0.007 |
+0.029 +0.018 |
-0.006 -0.017 |
13 15 16 | ||||||
| 13 | 15 16 | 22 | 2 | |||||||
| 16 | 16 20 25 | 3 | 5 | |||||||
| 20 | +0.021 +0.008 |
+0.035 +0.022 |
-0.007 -0.020 |
25 30 | 30 | 15 | ||||
P.L.B尺寸指定型
| 型号 | D公差 | 最小单位0.01 | 最小单位1 | 最小单位0.1 | C | E | V | |||||
| 代码 | D | m6 | p6 | g6 | P | L | B | |||||
| Dm6 Dp6 Dg6 YBP41 YBP51 YBP61 YBP42 YBP52 YBP62 YBP43 YBP53 YBP63 YBP45 YBP55 YBP65 YBP46 YBP56 YBP66 YBP48 YBP58 YBP68 |
1 | +0.008 +0.002 |
+0.012 +0.006 |
-0.002 -0.008 |
1.20~3.00 | 2~3 | 1.0~5.0 | 0.1 | 0.5 | 0 | ||
| 2 | 2.50~8.00 | 2~8 | 1.0~15.0 | 0.5 | 1 | |||||||
| 3 | 3.50~10.00 | 3~10 | 2 | 1 | ||||||||
| 4 | +0.012 +0.004 |
+0.020 +0.012 |
-0.004 -0.012 |
4.50~10.00 | 3~15 | 1 | 3 | |||||
| 5 | 5.50~12.00 | 5~15 | ||||||||||
| 6 | 6.50~12.00 | 5~15 | 1.0~30.0 | |||||||||
| 8 | +0.015 +0.006 |
+0.024 +0.015 |
-0.005 -0.014 |
8.50~16.00 | 5~20 | 1.5 | 4 | |||||
| 10 | 11.00~18.00 | 5~25 | 3.0~30.0 | 2 | ||||||||
| 12 | +0.018 +0.007 |
+0.029 +0.018 |
-0.006 -0.017 |
13.00~20.00 | 6~30 | |||||||
| 13 | 14.00~20.00 | 7~30 | 5.0~30.0 | 2 | ||||||||
| 16 | 17.00~30.00 | 8~35 | 3 | 5 | ||||||||
| 20 | +0.021 +0.008 |
+0.035 +0.022 |
-0.007 -0.020 |
22.00~30.00 | 10~45 | |||||||
-
