查看大图
图片仅供参考，请以已选的规格为准

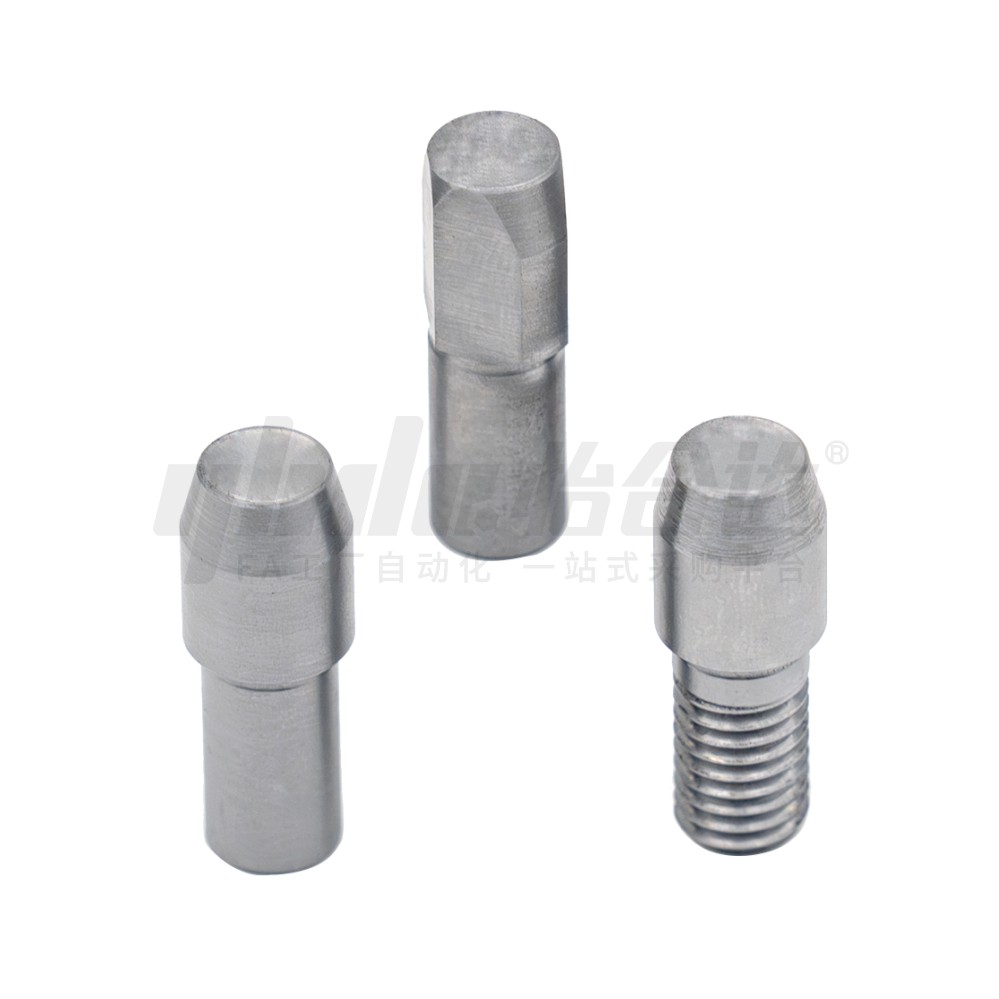

经济型定位销 大头锥角型 公差选择型·标准型/内螺纹型/外螺纹型
条件筛选：
形状 大头形
硬度 无
尺寸选择 公差选择型
导入头部形状 锥角形
肩部 无肩型
形状筛选 经济型定位销 无肩大头锥角型
种类筛选 经济型定位销
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 13 项未选择
代码
参数选型
安装侧端面形状
导入表面形状
材质
表面处理
产品选型
D公差
P公差
D
P
1.00~30.00
/0.01
L
0~42
/1
B
1.5~30.0
/0.1
E
0.5~15.0
/0.1
A
技术图档
3D预览
可选加工参数

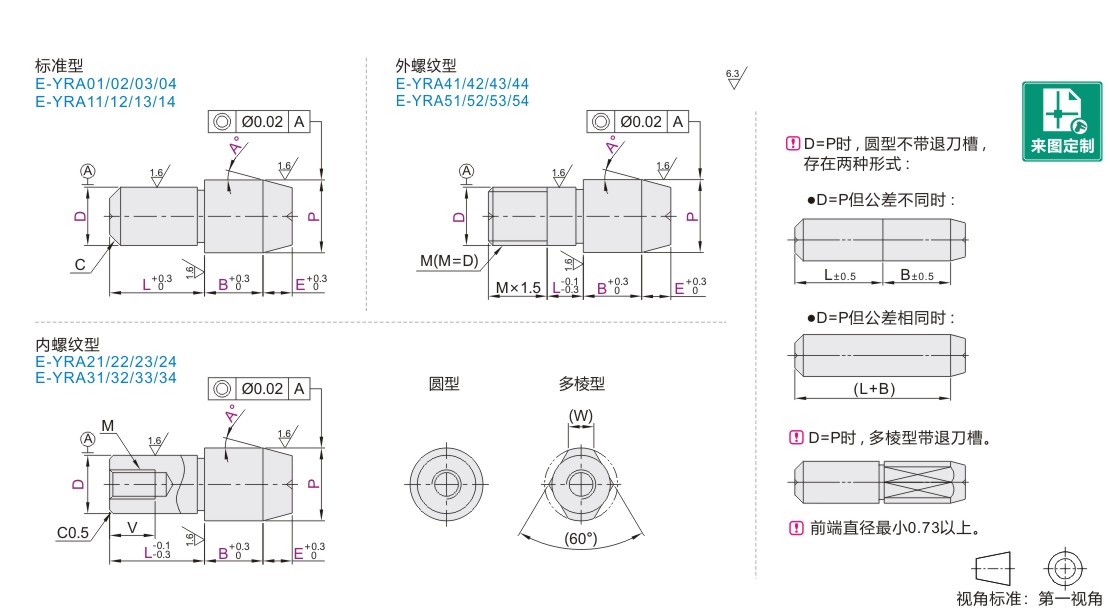

参数图
材质图
参数图
| 标准型 | 内螺纹型 | 外螺纹型 | 材质 | 表面处理 | ||||
| 圆型 | 多棱型 | 圆型 | 多棱型 | 圆型 | 多棱型 | 国标 | 相当 | |
| E-YRA01 | E-YRA11 | E-YRA21 | E-YRA31 | E-YRA41 | E-YRA51 | 40Cr | SCr440 | — |
| E-YRA02 | E-YRA12 | E-YRA22 | E-YRA32 | E-YRA42 | E-YRA52 | 镀硬铬,镀层厚度3～5μm | ||
| E-YRA03 | E-YRA13 | E-YRA23 | E-YRA33 | E-YRA43 | E-YRA53 | 0Cr18Ni9 | SUS304 | — |
| E-YRA04 | E-YRA14 | E-YRA24 | E-YRA34 | E-YRA44 | E-YRA54 | 镀硬铬,镀层厚度5～8μm | ||
经济型定位销不做热处理，硬度较低。 P、E、A参数需满足0<P-2EtanA<P。
材质图
标准型
| 型号 | 最小单位0.01 | 最小单位1 | 最小单位0.1 | A | C | (W) | ||||
| 代码 | D公差 |
P公差 |
D | P | L | B | E | |||
| 圆型 E-YRA01 E-YRA02 E-YRA03 E-YRA04 多棱型 E-YRA11 E-YRA12 E-YRA13 E-YRA14 |
c(+0.02~0 ) d(0~-0.02) |
c(+0.02~0 )
d(0~-0.02) |
1 | 1.00~3.00 | 2~3 | 1.5~5.0 | 0.5~15.0 | 15 30 45 60 |
0.1 | 0.6 |
| 2 | 2.00~6.00 | 2~8 | 1.5~15.0 | 0.5 | 1.2 | |||||
| 3 | 3.00~10.00 | 3~10 | 1.5 | |||||||
| 4 | 4.00~10.00 | 3~15 | 1 | 1.8 | ||||||
| 5 | 5.00~12.00 | 5~15 | 2.2 | |||||||
| 6 | 6.00~12.00 | 5~15 | 1.5~30.0 | 3 | ||||||
| 8 | 8.00~16.00 | 5~20 | 1.5 | 3.5 | ||||||
| 10 | 10.00~18.00 | 5~22 | 3.0~30.0 | 2 | 4 | |||||
| 12 | 12.00~20.00 | 6~26 | 5 | |||||||
| 13 | 13.00~20.00 | 7~28 | 5.0~30.0 | 5.5 | ||||||
| 16 | 16.00~27.00 | 8~35 | 3 | 7 | ||||||
| 20 | 20.00~30.00 | 10~42 | 9 | |||||||
内螺纹型
| 型号 | 最小单位0.01 | 最小单位1 | 最小单位0.1 | A | (W) | M | V | ||||
| 代码 | D公差 | P公差 | D | P | L | B | E | ||||
| 圆型 E-YRA21 E-YRA22 E-YRA23 E-YRA24 多棱型 E-YRA31 E-YRA32 E-YRA33 E-YRA34 |
c(+0.02~0 )
d(0~-0.02) |
c(+0.02~0 )
d(0~-0.02) |
6 | 6.00~10.00 | 6(9)~15 | 1.5~15.0 | 0.5~15.0 | 15 30 45 60 |
3 | M3 | 5 |
| 8T | 8.00~15.00 | 6(12)~20 | 1.5~30.0 | 3.5 | M4 | 6 | |||||
| 8 | 8(12)~20 | 3.0~30.0 | M5 | 8 | |||||||
| 10T | 10.00~18.00 | 6(12)~20 | 4 | M4 | 6 | ||||||
| 10 | 8(12)~20 | M5 | 8 | ||||||||
| 12T | 12.00~20.00 | 8(12)~20 | 5 | M4 | 6 | ||||||
| 12 | 12~26 | M5 | 8 | ||||||||
| 13T | 8(14)~20 | 5.5 | M6 | 9 | |||||||
| 13 | 13(14)~20 | M5 | 10 | ||||||||
| 16T | 16.00~27.00 | 10(14)~26 | 5.0~30.0 | 7 | M6 | 9 | |||||
| 16 | 16~35 | M8 | 12 | ||||||||
| 20T | 20.00~30.00 | 12(18)~32 | 9 | M6 | 9 | ||||||
| 20 | 20~42 | M8 | 12 | ||||||||
( )内L尺寸适用于多棱型。
外螺纹型
| 型号 | 最小单位0.01 | 最小单位1 | 最小单位0.1 | A | M | (W) | ||||
| 代码 | D公差 |
P公差 |
D | P | L | B | E | |||
| 圆型 E-YRA41 E-YRA42 E-YRA43 E-YRA44 多棱型 E-YRA51 E-YRA52 E-YRA53 E-YRA54 |
c(+0.02~0 )
d(0~-0.02) |
c(+0.02~0 )
d(0~-0.02) |
3 | 3.50~8.00 | 0~8 | 2.0~15.0 | 0.5~15.0 | 15 30 45 60 |
M3 | 1.5 |
| 4 | 4.50~8.00 | 0~10 | M4 | 1.8 | ||||||
| 5 | 5.50~10.00 | 0~12 | M5 | 2.2 | ||||||
| 6 | 6.50~10.00 | M6 | 3 | |||||||
| 8 | 8.50~15.00 | 2.0~30.0 | M8 | 3.5 | ||||||
| 10 | 10.50~18.00 | 0~17 | 3.0~30.0 | M10 | 4 | |||||
| 12 | 12.50~20.00 | M12 | 5 | |||||||
| 16 | 16.50~27.00 | 0~22 | 5.0~30.0 | M16 | 7 | |||||
| 20 | 20.50~30.00 | M20 | 9 | |||||||
-
