图片仅供参考，请以已选的规格为准
经济型定位销 大头圆锥型 公差选择型·标准型/内螺纹型/外螺纹型
条件筛选：
形状 大头形
硬度 无
尺寸选择 公差选择型
导入头部形状 圆锥形
肩部 无肩型
形状筛选 经济型定位销 无肩大头锥角型
种类筛选 经济型定位销
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 13 项未选择
代码
参数选型
安装侧端面形状
导入表面形状
材质
表面处理
产品选型
D公差
P公差
D
P
2.00~32.00
/0.01
L
2~42
/1
B
2.0~20.0
/0.5
E
1.0~20.0
/0.5
R
技术图档
3D预览
可选加工参数
材质图
参数图
材质图
| 标准型 | 内螺纹型 | 外螺纹型 | 材质 | 表面处理 | ||||
| 圆型 | 多棱型 | 圆型 | 多棱型 | 圆型 | 多棱型 | 国标 | 相当 | |
| E-YRC01 | E-YRC11 | E-YRC21 | E-YRC31 | E-YRC41 | E-YRC51 | 40Cr | SCr440 | — |
| E-YRC02 | E-YRC12 | E-YRC22 | E-YRC32 | E-YRC42 | E-YRC52 | 镀硬铬,镀层厚度3～5μm | ||
| E-YRC03 | E-YRC13 | E-YRC23 | E-YRC33 | E-YRC43 | E-YRC53 | 0Cr18Ni9 | SUS304 | — |
| E-YRC04 | E-YRC14 | E-YRC24 | E-YRC34 | E-YRC44 | E-YRC54 | 镀硬铬,镀层厚度5～8μm | ||
经济型定位销不做热处理，硬度较低。

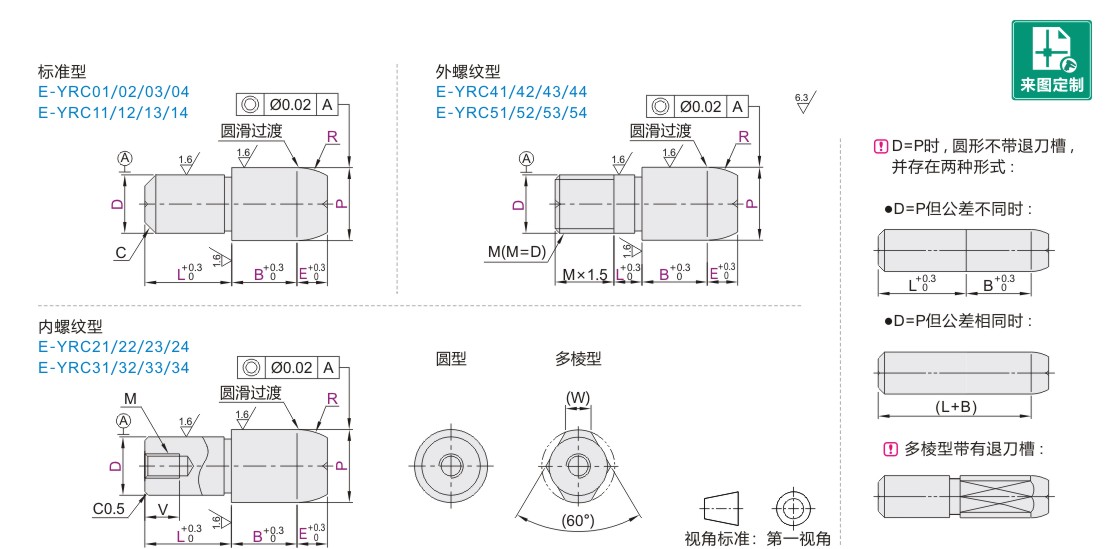

参数图
标准型
| 型号 | 最小单位0.01 | 最小单位1 | 最小单位0.5 | R | C | W | ||||
| 代码 | D公差 |
P公差 |
D | P | L | B | E | |||
| 圆型 E-YRC01 E-YRC02 E-YRC03 E-YRC04 多棱型 E-YRC11 E-YRC12 E-YRC13 E-YRC14 |
c(+0.02~0 )
|
c(+0.02~0 )
|
2 | 2.00~5.00 | 3~12 | 2.0~10.0 | 1.0~20.0 | 5 10 15 20 25 30 35 40 |
0.5 | 1.2 |
| 3 | 3.00~7.00 | 4~15 | 1.5 | |||||||
| 4 | 4.00~8.00 | 1 | 1.8 | |||||||
| 5 | 5.00~9.00 | 2.2 | ||||||||
| 6 | 6.00~11.00 | 3.0~12.0 | 3 | |||||||
| 8 | 8.00~14.00 | 7~17 | 3.0~14.0 | 1.5 | 3.5 | |||||
| 10 | 10.00~16.00 | 3.0~16.0 | 2 | 4 | ||||||
| 12 | 12.00~17.00 | 10~20 | 3.0~18.0 | 5 | ||||||
| 13 | 13.00~20.00 | 12~22 | 3.0~20.0 | 5.5 | ||||||
| 16 | 16.00~26.00 | 12~27 |  E、R尺寸见下表 |
3 | 7 | |||||
| 20 | 20.00~32.00 | 18~35 | 9 | |||||||
内螺纹型
| 型号 | 最小单位0.01 | 最小单位1 | 最小单位0.5 | R | W | M | V | ||||
| 代码 | D公差 |
P公差 |
D | P | L | B | E | ||||
| 圆型 E-YRC21 E-YRC22 E-YRC23 E-YRC24 多棱型 E-YRC31 E-YRC32 E-YRC33 E-YRC34 |
c(+0.02~0 )
|
c(+0.02~0 )
|
6T | 6.00~11.00 | 6(9)~12 | 3.0~12.0 | 1.0~20.0 | 5 10 15 20 25 30 35 40 |
3 | M2.5 | 4 |
| 6 | 6(9)~15 | M3 | 5 | ||||||||
| 8T | 8.00~14.00 | 6(12)~15 | 3.0~14.0 | 3.5 | M4 | 6 | |||||
| 8 | 8(12)~18 | M5 | 8 | ||||||||
| 10T | 10.00~16.00 | 6(12)~18 | 3.0~16.0 | 4 | M4 | 6 | |||||
| 10 | 10(12)~22 | M5 | 8 | ||||||||
| 12T | 12.00~18.00 | 8(12)~20 | 3.0~18.0 | 5 | M4 | 6 | |||||
| 12 | 12~26 | M5 | 8 | ||||||||
| 13T | 13.00~20.00 | 8(14)~22 | 3.0~20.0 | 5.5 | M6 | 9 | |||||
| 13 | 13(14)~28 | M8 | 10 | ||||||||
| 16T | 16.00~27.00 | 10(14)~26 | 7 | M6 | 9 | ||||||
| 16 | 16~35 | E、R尺寸 见下表 |
M8 | 12 | |||||||
| 20T | 20.00~32.00 | 12(18)~32 | 9 | M6 | 9 | ||||||
| 20 | 20~42 | M8 | 12 | ||||||||
( )内L尺寸适用于多棱型。
外螺纹型
| 型号 | 最小单位0.01 | 最小单位1 | 最小单位0.5 | R | M | W | ||||
| 代码 | D公差 |
P公差 |
D | P | L | B | E | |||
| 圆型 E-YRC41 E-YRC42 E-YRC43 E-YRC44 多棱型 E-YRC51 E-YRC52 E-YRC53 E-YRC54 |
c(+0.02~0 )
|
c(+0.02~0 )
|
3 | 3.50~7.00 | 2~8 | 2.0~10.0 | 1.0~20.0 | 5 10 15 20 25 30 35 40 |
M3 | 1.5 |
| 4 | 4.50~8.00 | 2~10 | M4 | 1.8 | ||||||
| 5 | 5.50~9.00 | 3~12 | M5 | 2.2 | ||||||
| 6 | 6.50~10.00 | 3~12 | 3.0~12.0 | M6 | 3 | |||||
| 8 | 9.50~14.00 | 5~12 | 3.0~14.0 | M8 | 3.5 | |||||
| 10 | 11.00~16.00 | 5~17 | 3.0~16.0 | M10 | 4 | |||||
| 12 | 13.00~20.00 | 8~17 | 3.0~18.0 | M12 | 5 | |||||
| 16 | 17.00~27.00 | 8~22 | 3.0~20.0 | E、R尺寸 见下表 |
M16 | 7 | ||||
| 20 | 22.00~32.00 | 10~22 | M20 | 9 | ||||||
E、R尺寸表
| 最小单位0.01 | 最小单位0.5 | R |
| P | E | |
| 2.00~4.00 | 1.0~2.0 | 5 10 |
| 4.01~8.00 | 2.5~4.0 | 10 15 |
| 8.01~12.00 | 4.5~7.0 | 10 15 20 |
| 12.01~16.00 | 5.0~10.0 | 15 20 25 |
| 16.01~20.00 | 5.0~15.0 | 20 25 30 |
| 20.01~25.00 | 5.0~15.0 | 25 30 35 |
| 25.01~32.00 | 5.0~20.0 | 30 35 40 |
-
