医疗定位销 大头锥角型 公差选择型 标准型 内螺纹型 外螺纹型 镀硬铬 直杆型 无肩型 圆型 多棱型
条件筛选：
形状 大头形
公差选择 公差选择型
导入头部形状 锥角形
肩部 无肩型
种类筛选 定位销
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 14 项未选择
代码
参数选型
安装侧端面形状
导入表面形状
材质
硬度
表面处理
产品选型
D公差
P公差
D
P
1.00~30.00
/0.01
L
0~42
/1
B
1.5~30.0
/0.1
E
0.5~15.0
/0.1
A
技术图档
3D预览
可选加工
产品简介
材质图
参数图
材质图
| 标准型 |
内螺纹型 |
外螺纹型 |
材质 |
硬度 |
表面处理 |
||||
| 圆型 | 多棱型 | 圆型 | 多棱型 | 圆型 | 多棱型 | 国标 | 相当 | ||
| Y-KAE01 | Y-KAE11 | Y-KAE21 | Y-KAE31 | Y-KAE41 | Y-KAE51 | 0Cr18Ni9 | SUS304 | — | — |
| Y-KAE02 | Y-KAE12 | Y-KAE22 | Y-KAE32 | Y-KAE42 | Y-KAE52 | 镀层硬度800HV~ | 镀黑铬,镀层厚度3~5μm | ||
| Y-KAE03 | Y-KAE13 | Y-KAE23 | Y-KAE33 | Y-KAE43 | Y-KAE53 | 镀层硬度850HV~ | 镀硬铬,镀层厚度5~8μm | ||
| Y-KAE04 | Y-KAE14 | Y-KAE24 | Y-KAE34 | Y-KAE44 | Y-KAE54 | 9Cr18Mo | SUS440C | 淬火硬度48~53HRC | — |
| Y-KAE05 | Y-KAE15 | Y-KAE25 | Y-KAE35 | Y-KAE45 | Y-KAE55 | 淬火硬度48~53HRC,镀层硬度800HV~ | 镀黑铬,镀层厚度3~5μm | ||
| Y-KAE06 | Y-KAE16 | Y-KAE26 | Y-KAE36 | Y-KAE46 | Y-KAE56 | 淬火硬度48~53HRC,镀层硬度850HV~ | 镀硬铬,镀层厚度5~8μm | ||
公差选择
| D或P | m6 | p6 | g6 | h7 | s |
| 1.00~3.00 | +0.008 +0.002 |
+0.012 +0.006 |
-0.002 -0.008 |
0 -0.010 |
0 -0.01 |
| 3.01~6.00 | +0.012 +0.004 |
+0.020 +0.012 |
-0.004 -0.012 |
0 -0.012 |
|
| 6.01~10.00 | +0.015 +0.006 |
+0.024 +0.015 |
-0.005 -0.014 |
0 -0.015 |
|
| 10.01~18.00 | +0.018 +0.007 |
+0.029 +0.018 |
-0.006 -0.017 |
0 -0.018 |
|
| 18.01~30.00 | +0.021 +0.008 |
+0.035 +0.022 |
-0.007 -0.020 |
0 -0.021 |
SUS440C材质的D部加工有识别槽。

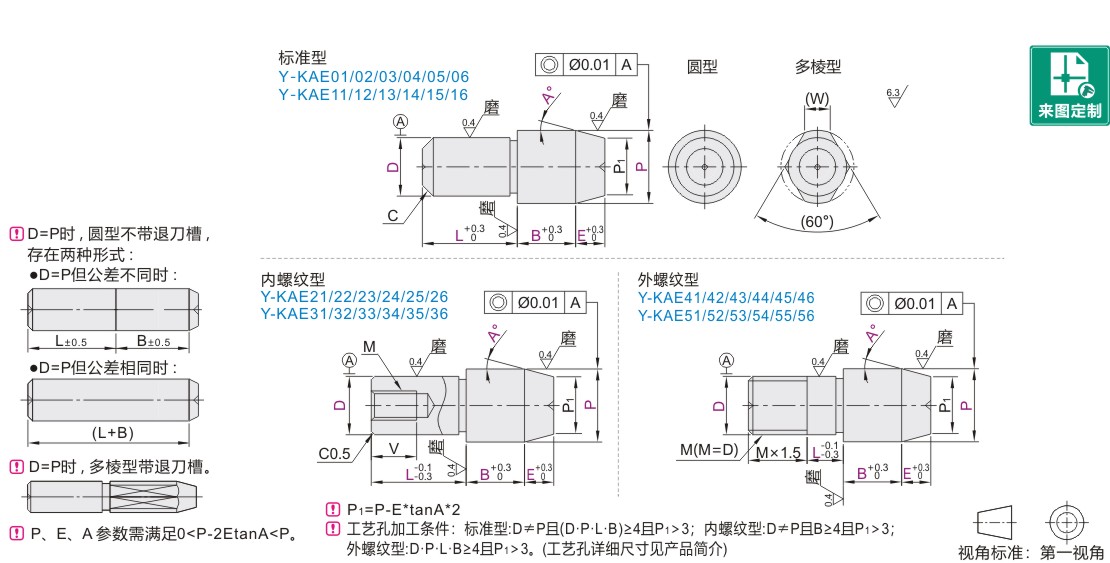

参数图
标准型
| 型号 |
最小单位0.01 | 最小单位1 | 最小单位0.1 |
A | C | (W) | |||||||
| 代码 | D公差 | P公差 | D | P | L | B | E | ||||||
| 圆型 Y-KAE01 Y-KAE02 Y-KAE03 Y-KAE04 Y-KAE05 Y-KAE06 多棱型 Y-KAE11 Y-KAE12 Y-KAE13 Y-KAE14 Y-KAE15 Y-KAE16 |
m6 p6 g6 h7 |
s m6 p6 g6 h7 |
1 | 1.00~3.00 | 2~3 | 1.5~5.0 | 0.5~15.0 | 15 30 45 60 |
0.1 | 0.6 | |||
| 2 | 2.00~6.00 | 2~8 | 1.5~15.0 | 0.5 | 1.2 | ||||||||
| 3 | 3.00~10.00 | 3~10 | 1.5 | ||||||||||
| 4 | 4.00~10.00 | 3~15 | 1 | 1.8 | |||||||||
| 5 | 5.00~12.00 | 5~15 | 2.2 | ||||||||||
| 6 | 6.00~12.00 | 5~15 | 1.5~30.0 | 3 | |||||||||
| 8 | 8.00~16.00 | 5~20 | 1.5 | 3.5 | |||||||||
| 10 | 10.00~18.00 | 5~22 | 3.0~30.0 | 2 | 4 | ||||||||
| 12 | 12.00~20.00 | 6~26 | 5 | ||||||||||
| 13 | 13.00~20.00 | 7~28 | 5.0~30.0 | 5.5 | |||||||||
| 16 | 16.00~27.00 | 8~35 | 3 | 7 | |||||||||
| 20 | 20.00~30.00 | 10~42 | 9 | ||||||||||
外螺纹型
| 型号 |
最小单位0.01 | 最小单位1 | 最小单位0.1 |
A | M | (W) | ||||||
| 代码 | D公差 | P公差 | D | P | L | B | E | |||||
| 圆型 Y-KAE41 Y-KAE42 Y-KAE43 Y-KAE44 Y-KAE45 Y-KAE46 多棱型 Y-KAE51 Y-KAE52 Y-KAE53 Y-KAE54 Y-KAE55 Y-KAE56 |
m6 |
s m6 p6 g6 h7 |
3 | 3.50~8.00 | 0~8 | 2.0~15.0 | 0.5~15.0 | 15 30 45 60 |
M3 | 1.5 | ||
| 4 | 4.50~8.00 | 0~10 | M4 | 1.8 | ||||||||
| 5 | 5.50~10.00 | 0~12 | M5 | 2.2 | ||||||||
| 6 | 6.50~10.00 | M6 | 3 | |||||||||
| 8 | 8.50~15.00 | 2.0~30.0 | M8 | 3.5 | ||||||||
| 10 | 10.50~18.00 | 0~17 | 3.0~30.0 | M10 | 4 | |||||||
| 12 | 12.50~20.00 | M12 | 5 | |||||||||
| 16 | 16.50~27.00 | 0~22 | 5.0~30.0 | M16 | 7 | |||||||
| 20 | 20.50~30.00 | M20 | 9 | |||||||||
内螺纹型
| 型号 |
最小单位0.01 | 最小单位1 | 最小单位0.1 |
A | (W) | M | V | |||||||
| 代码 | D公差 | P公差 | D | P | L | B | E | |||||||
| 圆型 Y-KAE21 Y-KAE22 Y-KAE23 Y-KAE24 Y-KAE25 Y-KAE26 多棱型 Y-KAE31 Y-KAE32 Y-KAE33 Y-KAE34 Y-KAE35 Y-KAE36 |
m6 p6 g6 h7 |
s m6 p6 g6 h7 |
6 | 6.00~10.00 | 6(9)~15 | 1.5~15.0 | 0.5~15.0 | 15 30 45 60 |
3 | M3 | 5 | |||
| 8T | 8.00~15.00 | 6(12)~20 | 1.5~30.0 | 3.5 | M4 | 6 | ||||||||
| 8 | 8(12)~20 | 3.0~30.0 | M5 | 8 | ||||||||||
| 10T | 10.00~18.00 | 6(12)~20 | 4 | M4 | 6 | |||||||||
| 10 | 8(12)~20 | M5 | 8 | |||||||||||
| 12T | 12.00~20.00 | 8(12)~20 | 5 | M4 | 6 | |||||||||
| 12 | 12~26 | M5 | 8 | |||||||||||
| 13T | 8(14)~20 | 5.5 | M6 | 9 | ||||||||||
| 13 | 13(14)~20 | M5 | 10 | |||||||||||
| 16T | 16.00~27.00 | 10(14)~26 | 5.0~30.0 | 7 | M6 | 9 | ||||||||
| 16 | 16~35 | M8 | 12 | |||||||||||
| 20T | 20.00~30.00 | 12(18)~32 | 9 | M6 | 9 | |||||||||
| 20 | 20~42 | M8 | 12 | |||||||||||
( )内L尺寸适用于多棱型。
-
