        定位销 大头锥角型 内螺纹型·P.B尺寸固定型

        品牌名称：

        怡合达

        条件筛选：

        形状 大头形
        硬度 淬火硬度58HRC~
        表面处理 无
        公差等级 Dp6
        尺寸选择 P尺寸固定型
        安装侧端面形状 无
        导入侧端面形状 内螺纹型
        导入头部形状 锥角形
        肩部 无肩形
        种类筛选 定位销

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            技术图档

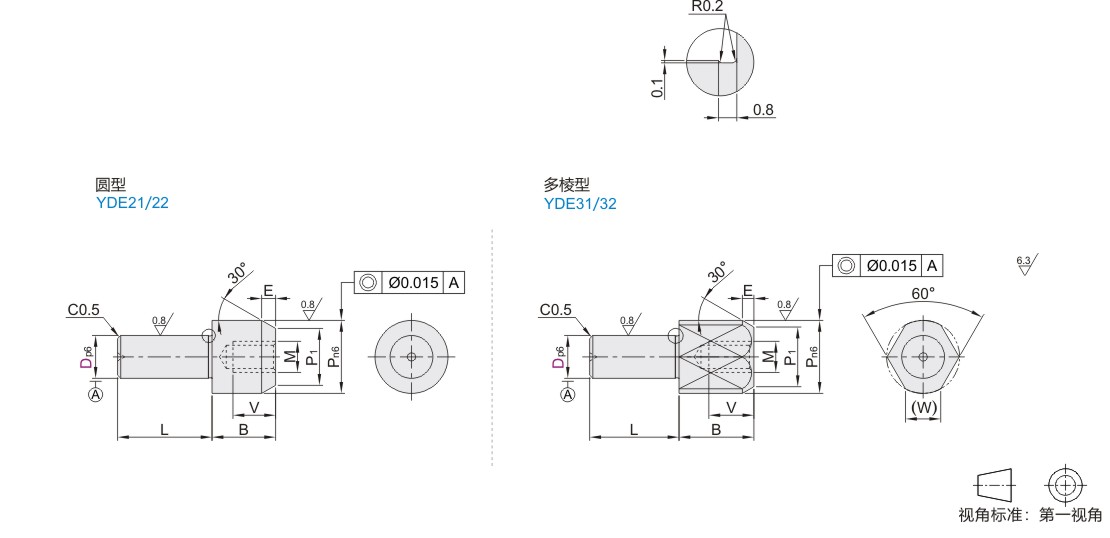

            参数图

            技术图档
            P.B尺寸固定型 材质 硬度
            圆型 多棱型 国标 相当
            YDE21 YDE31 9CrWMn SKS3 淬火硬度58HRC~
            YDE22 YDE32 Cr12MoV SKD11


            P1=P-E*tan30*2
            工艺孔加工条件： D≠P  且(D·P·L·B)≥4 。(工艺孔详细尺寸见产品简介)

            参数图


             选型表

            型号 Pn6 L B E (W) M V
            代码 Dp6 仅YDE31/32
            圆型
            YDE21
            YDE22

            多棱型
            YDE31
            YDE32            		 7  +0.024
            +0.015            		 10  +0.019
            +0.010            		 11  11  3  3  M3 4.5
            8  12  +0.023
            +0.012            		 13  12  4  3.5  M5 7.5
            12  +0.029
            +0.018            		 16  18  14  4.5  5
            14  20  +0.028
            +0.015            		 22  15  5  6
            16  22  17  7
            18  25  25  8
