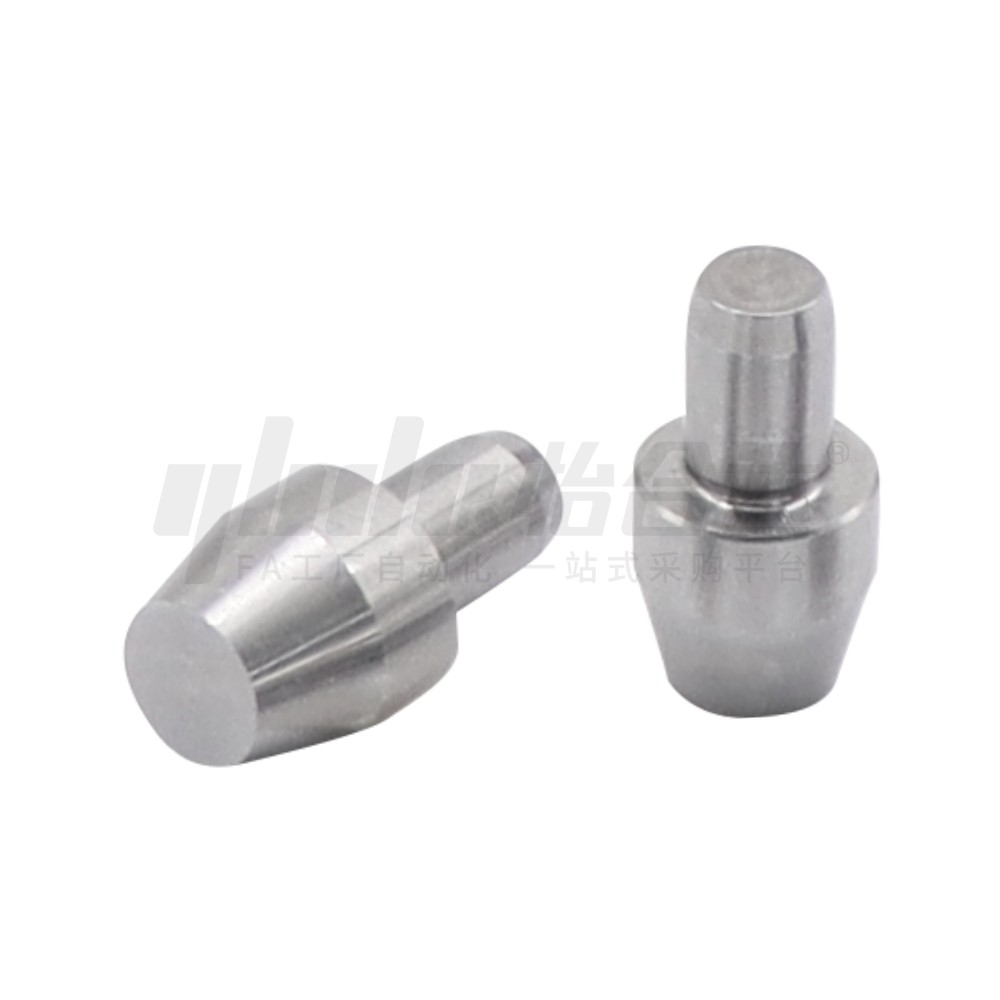

        定位销 大头锥角型 D公差n6 圆型·P.B尺寸选择型

        品牌名称：

        怡合达

        条件筛选：

        形状 大头形
        硬度 淬火硬度58HRC~
        公差等级 Dn6
        尺寸选择 P.B尺寸选择型
        安装侧端面形状 直杆形
        导入侧端面形状 无
        导入头部形状 锥角形
        导入表面形状 圆形
        肩部 无肩形
        种类筛选 定位销

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

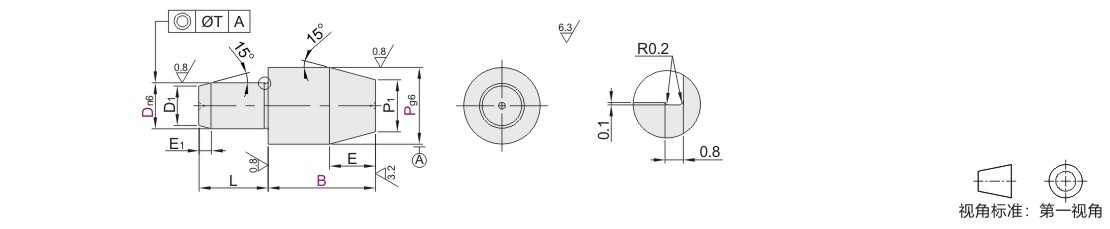

            参数图

            材质图
            P.B尺寸选择型 材质 硬度 表面处理
            Dn6 国标 相当
            YBR82 9CrWMn SKS3 淬火硬度58HRC~ 镀硬铬，镀层厚度3~5μm
            YBR87 Cr12MoV SKD11 一


            D1=D-E1*tan15*2;P1=P-E*tan15*2
            工艺孔加工条件： D≠P 且(D ·P ·L ·B)≥4。(工艺孔详细尺寸见产品简介)

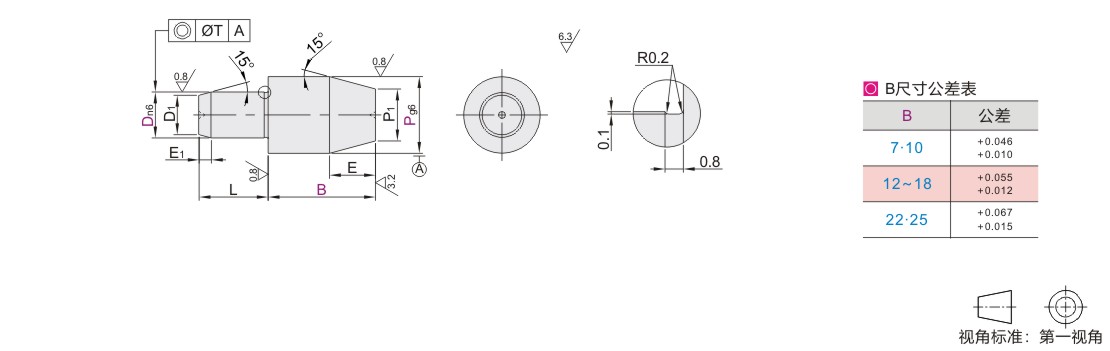

            参数图


            选型表

            型号 Pg6 B L E E1 T
            代码 Dn6
            YBR82
            YBR87            		 4  +0.016
            +0.008            		 6  -0.004
            -0.012            		 7  12  6  4  1.2  0.02
            6  8  -0.005
            -0.014            		 10  16  9  6  1.6
            10  10  18
            12  -0.006
            -0.017            		 10  18
            8  +0.019
            +0.010            		 16  -0.006
            -0.017            		 13  22  12  8  2  0.04
            12  +0.023
            +0.012            		 20  -0.007
            -0.020            		 15  25  18  9
            25  2.5
