        高硬度不锈钢定位销 大头锥角型 公差固定型 标准型 内螺纹型 外螺纹型 公差等级Dm6 /Dp6/Dg6  无肩型 圆型 多棱型

        条件筛选：

        材质 高硬度不锈钢
        形状 大头形
        硬度 淬火35HRC～
        表面处理 无
        公差选择 公差固定型
        导入头部形状 锥角形
        肩部 无肩型
        形状筛选 高硬度不锈钢定位销 无肩大头锥角型
        种类筛选 高硬度不锈钢定位销

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 9 项未选择

            代码

            参数选型

            公差等级

            安装侧端面形状

            导入表面形状

            产品选型

            D

            P

            2.50~10.00
            /0.01

            L

            3~16
            /1

            B

            1.0~15.0
            /0.1

            E

            0.5~10.0
            /0.1

            技术图档

            3D预览

            可选加工参数

            产品简介

            产品问答

            材质图

            参数图

            材质图
            标准型 内螺纹型 外螺纹型 形状 材质 硬度
            m6 p6 g6 g6
            YBP71 YBP72 YBP75 YBP77 圆型 高硬度不锈钢 35HRC ~
            YBP73 YBP74 YBP76 YBP78 多棱型



            特点：
            高硬度不锈钢中含有Mn，具有溶于酸的性质；
            高硬度不锈钢具有弱磁性。
              高硬度不锈钢产品颈部无退刀槽，保证更好强度。

              B+E>20时，P尺寸公差    0
            +0.02


            P₁=P-E*tan15*2      P-E*tan15*2≥0.73（前端直径最小Ø0.73以上）。
            工艺孔加工条件：D·P·L·B≥4且P₁>3。（工艺孔详细尺寸见产品简介）

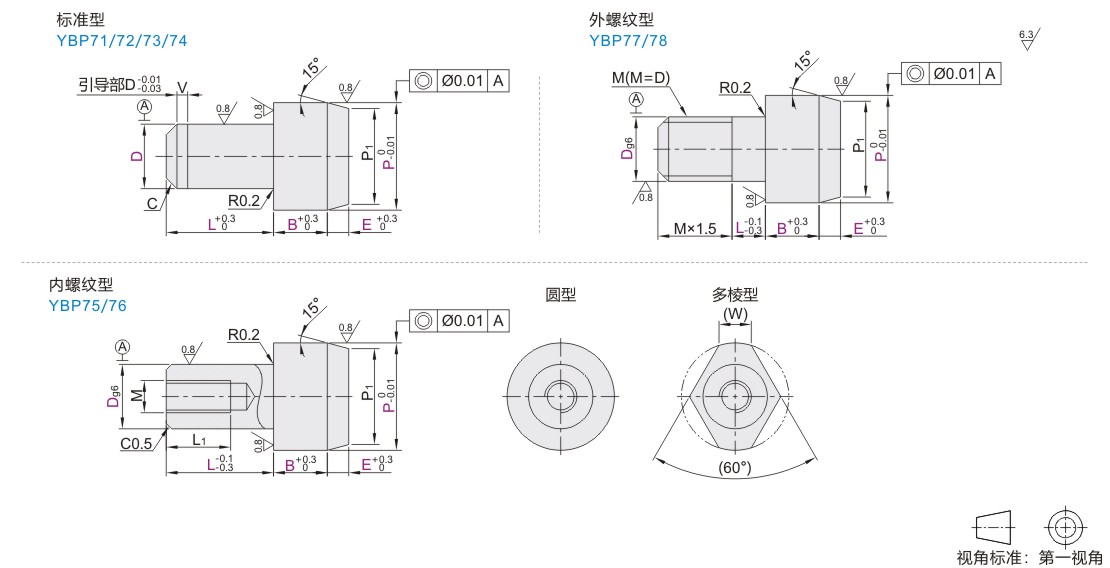

            参数图



            标准型

            型号 D公差 P
            (最小单位0.01)            		 L(最小单位1) B
            (最小单位0.1)            		 E
            (最小单位0.1)            		 C V (W)
            代码 D m6 p6 圆型 多棱型
              圆型     多棱型
              Dm6     Dm6
            YBP71  YBP72
              Dp6      Dp6
            YBP72  YBP74
            		 2 +0.008
            +0.002            		 +0.012
            +0.006            		 2.50～8.00 3～16 4～16 1.0～15.0 0.5～10.0 0.5 0 1.2
            3 3.50～8.00 1 1.5
            4 +0.012
            +0.004            		 +0.020
            +0.012            		 4.50～8.00 1 1.8
            5 5.50～8.00 2.2
            6 6.50～10.00 3
            8 +0.015
            +0.006            		 +0.024
            +0.015            		 8.50～10.00 4～16 5～16 1.5 3.5



            L尺寸=3时，C=0.5，V=1。



            内螺纹型

            型号 P
            (最小单位0.01)            		 L(最小单位1) B
            (最小单位0.1)            		 E
            (最小单位0.1)            		 (W) M L1
            代码 Dg6 圆型 多棱型
            圆型   多棱型
            YBP75  YBP76            		 6 -0.004
            -0.012            		 6.50～10.00 6～16 9～16 1.0～15.0 0.5～10.0 3 M3 5
            8 -0.005
            -0.014            		 8.50～10.00 8～16 12～16 3.5 M4 6





            外螺纹型

            型号 P
            (最小单位0.01)            		 L
            (最小单位1)            		 B
            (最小单位0.1)            		 E
            (最小单位0.1)            		 (W) M
            代码 Dg6
               圆型         多棱型
              YBP77    YBP78            		 3 -0.002
            -0.008            		 3.50～8.00 3～10 1.0～15.0 0.5～10.0 1.5 M3
            4 -0.004
            -0.012            		 4.50～8.00 1.8 M4
            5 5.50～8.00 2.2 M5
            6 6.50～10.00 3 M6
            8 -0.005
            -0.014            		 8.50～10.00 4～10 3.5 M8
