图片仅供参考，请以已选的规格为准
高硬度不锈钢定位销 小头锥角型 标准型 内螺纹型公差固定型 圆型 公差等级Dm6/Dp6/Dg6 镀硬铬 无肩型 圆型 多棱型
条件筛选：
材质 高硬度不锈钢
形状 小头形
硬度 淬火35HRC～
表面处理 无
公差选择 公差固定型
导入头部形状 锥角形
肩部 无肩型
形状筛选 高硬度不锈钢定位销 无肩小头锥角型
种类筛选 高硬度不锈钢定位销
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 9 项未选择
代码
参数选型
公差等级
安装侧端面形状
导入表面形状
产品选型
D
P
1.00~10.00
/0.01
L
3~20
/1
B
2.0~20.0
/0.1
E
0.5~10.0
/0.1
技术图档
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 标准型 | 内螺纹型 | 形状 | 材质 | 硬度 | |
| m6 | p6 | g6 | |||
| YCR71 | YCR72 | YCR81 | 圆型 | 高硬度不锈钢 | 35HRC ~ |
| YCR73 | YCR74 | YCR82 | 多棱型 | ||
特点：
高硬度不锈钢中含有Mn，具有溶于酸的性质； 高硬度不锈钢具有弱磁性。 高硬度不锈钢产品颈部无退刀槽，保证更好强度。

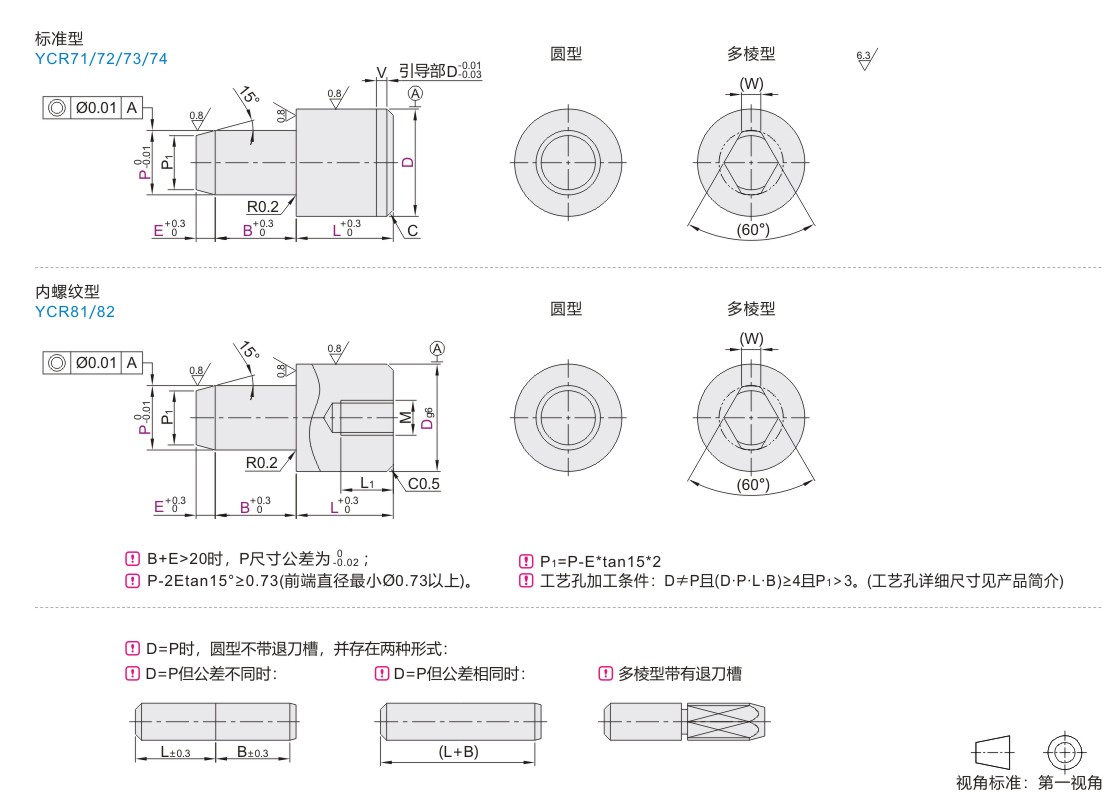

参数图
标准型
| 型号 | D公差 | P(最小单位0.01) | L(最小单位1) | B (最小单位0.1) |
E (最小单位0.1) |
C | V | (W) | ||||
| 代码 | D | m6 | p6 | 圆型 | 多棱型 | 圆型 | 多棱型 | |||||
| 圆型 多棱型 Dm6 Dm6 YCR71 YCR73 Dp6 Dp6 YCR72 YCR74 |
3 | +0.008 +0.002 |
+0.012 +0.006 |
1.00～3.00 | 2.00～3.00 | 3～10 | 4～10 | 2.0～10.0 | 0.5～10.0 | 0.5 | 1 | 1 |
| 4 | +0.012 +0.004 |
+0.020 +0.012 |
2.00～4.00 | 2.00～4.00 | 1 | |||||||
| 5 | 2.00～5.00 | 2.00～5.00 | 1.2 | |||||||||
| 6 | 2.00～6.00 | 2.00～6.00 | 2.0～12.0 | 1.5 | ||||||||
| 8 | +0.015 +0.006 |
+0.024 +0.015 |
2.00～8.00 | 3.00～8.00 | 2.0～15.0 | 1.8 | ||||||
| 10 | 6.00～10.00 | 6.00～10.00 | 4～10 | 5～10 | 2.0～20.0 | 2.2 | ||||||
内螺纹型
| 型号 | P (最小单位0.01) |
L(最小单位1) | B (最小单位0.1) |
E (最小单位0.1) |
M | L1 | (W) | ||||
| 代码 | Dg6 | 圆型 | 多棱型 | ||||||||
| 圆型 多棱型 YCR81 YCR82 |
6 | -0.004 -0.012 |
4.00～6.00 | 8～12 | 9～12 | 2.0～12.0 | 0.5～10.0 | M3 | 5 | 1.5 | |
| 8 | -0.005 -0.014 |
6.00～8.00 | 11～16 | 12～16 | 2.0～15.0 | M4 | 6 | 1.8 | |||
| 10 | 7.00～10.00 | 11～20 | 12～20 | 3.0～20.0 | M5 | 8 | 2.2 | ||||
-
