图片仅供参考，请以已选的规格为准
高硬度不锈钢定位销 大头平头型 标准型 内螺纹型 外螺纹型 公差固定型 圆型 公差等级Dm6/Dp6/Dg6 无肩型
条件筛选：
材质 高硬度不锈钢
形状 大头形
硬度 淬火35HRC～
表面处理 无
公差选择 公差固定型
导入头部形状 平头形
导入表面形状 圆形
肩部 无肩型
形状筛选 高硬度不锈钢定位销 无肩大头平头型
种类筛选 高硬度不锈钢定位销
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
公差等级
安装侧端面形状
产品选型
D
P
2.50~10.00
/0.01
L
3~16
/1
B
2.0~15.0
/0.1
技术图档
3D预览
可选加工参数
产品简介
产品问答
材质图
参数图
材质图
| 标准型 | 内螺纹型 | 外螺纹型 | 形状 | 材质 | 硬度 | |
| m6 | p6 | g6 | g6 | |||
| YGL71 | YGL72 | YGL75 | YGL76 | 圆型 | 高硬度不锈钢 | 35HRC ~ |
特点：
高硬度不锈钢中含有Mn，具有溶于酸的性质； 高硬度不锈钢具有弱磁性。 高硬度不锈钢产品颈部无退刀槽，保证更好强度。
工艺孔加工条件：D·P·L·B≥4。（工艺孔详细尺寸见产品简介）

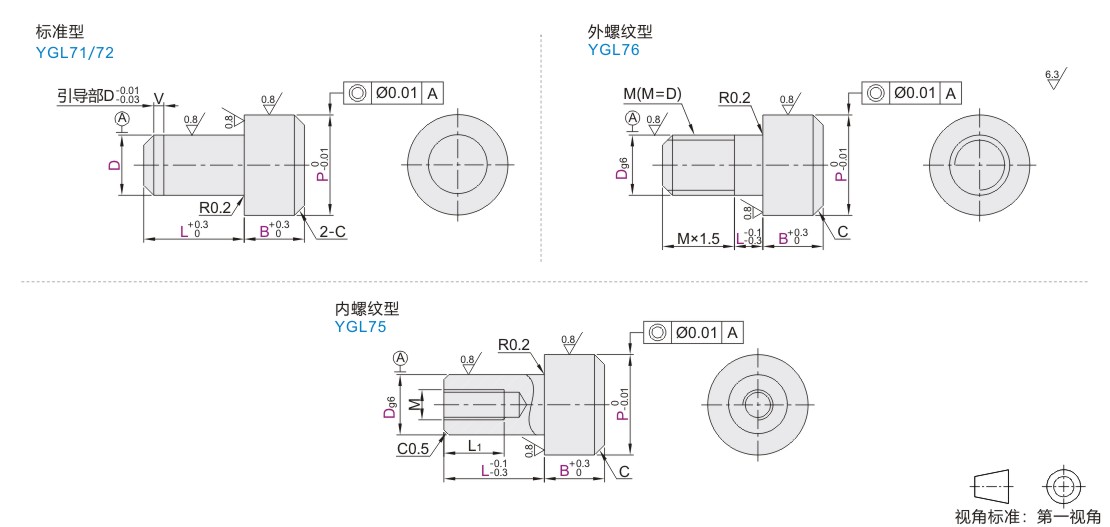

参数图
标准型
| 型号 | D公差 | P (最小单位0.01) |
L (最小单位1) |
B (最小单位0.1) |
C | V | ||
| 代码 | D | m6 | p6 | |||||
| Dm6 YGL71 Dp6 YGL72 |
2 | +0.008 +0.002 |
+0.012 +0.006 |
2.50～8.00 | 3～16 | 2.0～15.0 | 0.5 | 0 |
| 3 | 3.50～8.00 | 1 | ||||||
| 4 | +0.012 +0.004 |
+0.020 +0.012 |
4.50～8.00 | 1 | ||||
| 5 | 5.50～8.00 | |||||||
| 6 | 6.50～10.00 | |||||||
| 8 | +0.015 +0.006 |
+0.024 +0.015 |
8.50～10.00 | |||||
L尺寸=3时，C=0.5，V=1。
内螺纹型
| 型号 | P (最小单位0.01) |
L (最小单位1) |
B (最小单位0.1) |
M | C | L1 | ||
| 代码 | Dg6 | |||||||
| YGL75 | 6 | -0.004 -0.012 |
6.50～10.00 | 6～16 | 2.0～15.0 | M3 | 1 | 5 |
| 8 | -0.005 -0.014 |
8.50～10.00 | 8～16 | M4 | 1.5 | 6 | ||
外螺纹型
| 型号 | P (最小单位0.01) |
L (最小单位1) |
B (最小单位0.1) |
C | M | ||
| 代码 | Dg6 | ||||||
| YGL76 | 3 | -0.002 -0.008 |
3.50～8.00 | 3～10 | 2.0～15.0 | 0.5 | M3 |
| 4 | -0.004 -0.012 |
4.50～8.00 | 1 | M4 | |||
| 5 | 5.50～8.00 | M5 | |||||
| 6 | 6.50～10.00 | M6 | |||||
| 8 | -0.005 -0.014 |
8.50～10.00 | 4～10 | M8 | |||
-
