图片仅供参考，请以已选的规格为准
高硬度不锈钢定位销 小头小口径型 台阶型 平头型 球面型 锥头R型 锥角型 圆型 无肩型
条件筛选：
材质 高硬度不锈钢
形状 小头小口径台阶形
硬度 淬火35HRC～
表面处理 无
安装侧端面形状 标准型
导入表面形状 圆形
肩部 无肩型
形状筛选 高硬度不锈钢定位销 小头小口径台阶型
种类筛选 高硬度不锈钢定位销
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
导入头部形状
产品选型
D
0.51~3.00
/0.01
L
3.0~20.0
/0.1
P
0.50~2.99
/0.01
B
1.5~10.0
/0.1
E
0.5~2.5
/0.5
技术图档
3D预览
可选加工参数
产品问答

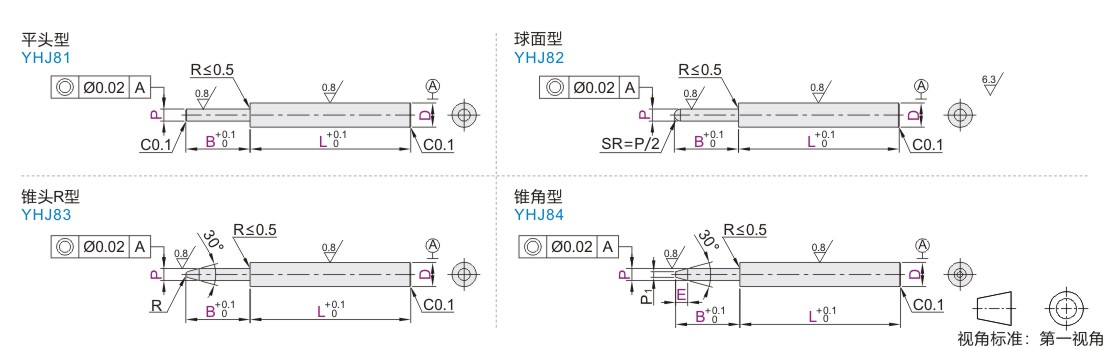

材质图
参数图
材质图
| 平头型 | 球面型 | 锥头R型 | 锥角型 | 材质 | 硬度 |
| YHJ81 | YHJ82 | YHJ83 | YHJ84 | 高硬度不锈钢 | 35HRC ~ |
特性：
高硬度不锈钢中含有Mn，具有溶于酸的性质； 高硬度不锈钢具有弱磁性。
P1=P-E*tan15*2 可选加工见下表。
参数图
选型表
| 型号 | D (最小单位0.01) |
D公差 | L (最小单位0.1) |
P (最小单位0.01) |
P公差 | B (最小单位0.1) |
E(最小单位0.5) | R |
| 代码 | 仅锥角型 | 仅锥头R型 | ||||||
| 平头型 球面型 YHJ81 YHJ82 |
0.51～1.00 | 0 -0.01 |
3.0～20.0 | 0.50～0.99(D>P) | 0 -0.01 |
1.5～5.0 (B-P/2≥1.0) |
— | — |
| 1.01～2.00 | 0.50～1.99(D>P) | 1.5～10.0 (B-P/2≥1.0) |
||||||
| 2.01～3.00 | 1.00～2.99(D>P) | |||||||
| 锥头R型 锥角型 YHJ83 YHJ84 |
1.01～2.00 | 0 -0.01 |
3.0～20.0 | 0.50～1.99(D>P) | 0 -0.01 |
2.0～10.0 (B-P/2≥1.0) |
0.5～2.5 | 0.2 |
| 2.01～3.00 | 1.00～2.99(D>P) | 0.4 |
锥头R型时，B-1.5≥1.85×P-2.75×R 锥角型时，B≥E+1.5，D≥E
-
