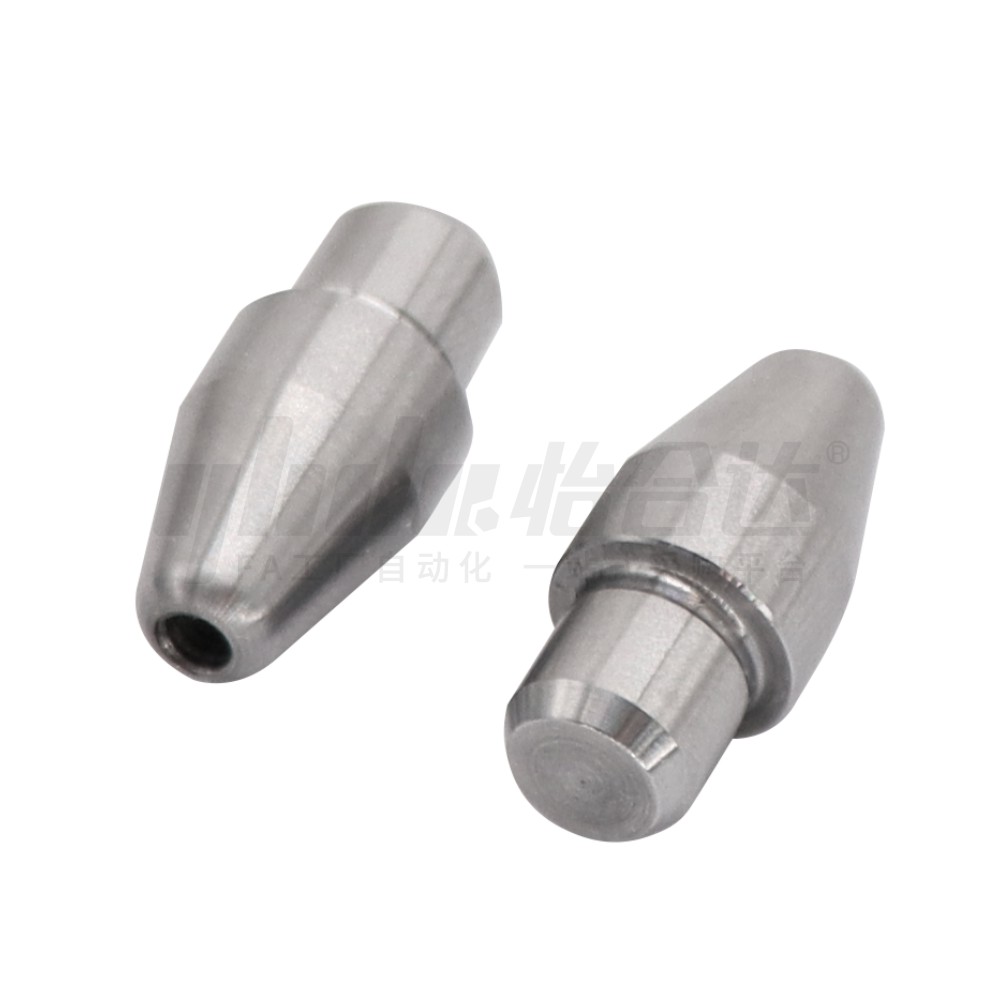

        高度支撑销 夹具用•锥角R型 无肩型·内螺纹型

        品牌名称：

        怡合达

        条件筛选：

        表面处理 无
        公差等级 Dn6
        尺寸选择 L尺寸选择型
        安装侧端面形状 无
        导入侧端面形状 内螺纹型
        导入头部形状 锥角R形
        肩部 无肩型
        种类筛选 定位销

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质 硬度
            国标 相当
            YKM41 内螺纹型 圆型 9CrWMn SKS3 淬火硬度58~61HRC
            YKM42 20CrMo SCM420 渗碳淬火硬度58~62HRC
            YKM91 多棱型 9CrWMn SKS3 淬火硬度58~61HRC
            YKM92 20CrMo SCM420 渗碳淬火硬度58~62HRC


            D1=D-E1*tan30°*2
            工艺孔加工条件： D≠P 且(D ·P ·L ·B)≥4。(工艺孔详细尺寸见产品简介)

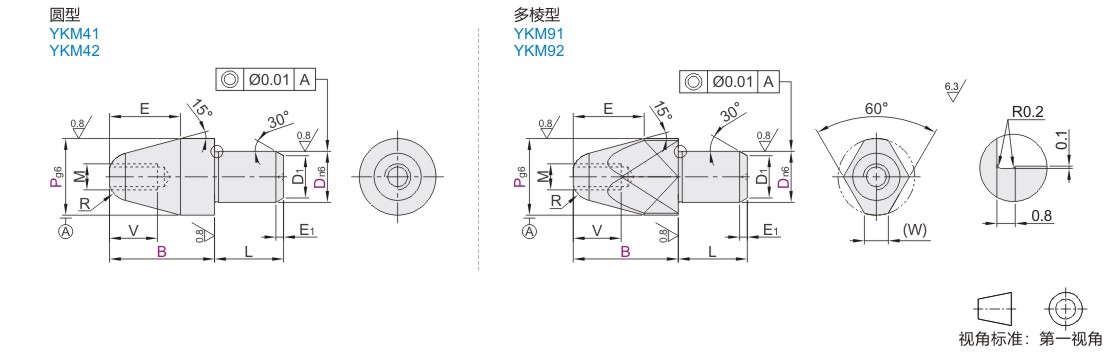

            参数图


            选型表

            型号 Pg8 B L E E1 R (W) M V
            代码 Dn6 仅YKM91/92
            圆型
            YKM41
            YKM42

            多棱型
            YKM91
            YKM92            		     3* +0.010
            +0.004            		 5 -0.004
            -0.012            		      8       10 3 5 0.5 1.5 一 一 一
                4* +0.016
            +0.008            		 6    10      12 4 6 1.8
              6 8 -0.005
            -0.014            		    11.4  17.4 6 7.4 1 2.5 2.5 M2.5 5
              7 +0.019
            +0.010            		 10    13.7  21.7 7 9.7 3 3
              8 12 -0.006
            -0.017            		    16      24 8 12 1.5 3.5 3.5 M3 6
              12 +0.023
            +0.012            		 16    20      29 12 15 2 5 5 M4 8
              14 20 -0.007
            -0.020            		    25.5  35.5 14 19.5 2.5 6 6 M5 10


            带*规格不适用YKM91/92,带*的规格无内螺纹。
