      图片仅供参考，请以已选的规格为准

        定位销 小头球面型 内螺纹型 尺寸指定型 圆型 多棱型 镀硬铬 无肩型

        条件筛选：

        形状 小头形
        尺寸选择 P尺寸指定型
        安装侧端面形状 内螺纹型
        导入侧端面形状 无
        导入头部形状 球面形
        肩部 无肩型
        形状筛选 定位销 无肩小头球面形
        种类筛选 定位销

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 7 项未选择

            代码

            参数选型

            导入表面形状

            材质

            硬度

            表面处理

            产品选型

            D

            P

            3.00~20.00
            /0.01

            技术图档

            3D预览

            可选加工参数

            产品简介

            产品问答

            材质图

            参数图

            材质图
            P尺寸指定型 材质 硬度 表面处理
            圆型 多棱型 国标 相当
            YFR31 YFR81 9CrWMn SKS3 淬火硬度58~61HRC —
            YFR32 YFR82 淬火硬度58~61HRC,镀层硬度850HV~ 镀硬铬,镀层厚度3~5μm
            YFR33 YFR83 0Cr18Ni9 SUS304 — —
            YFR35 YFR85 9Cr18Mo SUS440C 淬火硬度48~53HRC



            工艺孔加工条件：D≠P且P≥6。(工艺孔详细尺寸见产品简介)

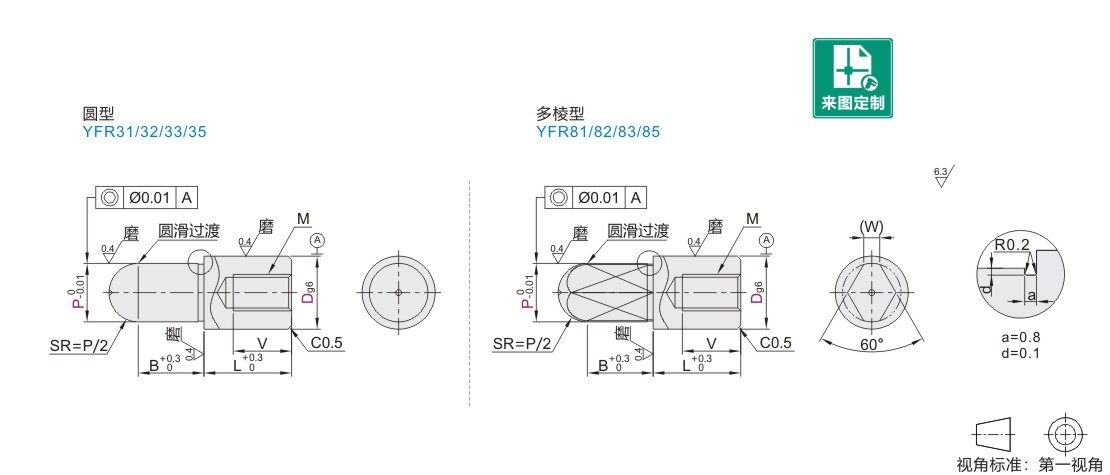

            参数图



            选型表

            型号 最小单位0.01 L B M V (W)
            代码 Dg6 P
                 圆型          多棱型
               YFR31        YFR81
               YFR32        YFR82
               YFR33        YFR83
               YFR35        YFR85            		 5 -0.004
            -0.016            		 3.00~5.00 10 5 M2 3 1.2
            6 4.00~6.00 M3 5 1.5
            6T M2.6 4
            8 -0.005
            -0.014            		 6.00~8.00 15 6 M5 8 1.8
            8T M4 6
            10 7.00~10.00 8 M5 8 2.2
            12 -0.006
            -0.017            		 7.00~12.00 2.5
            13 8.00~13.00 22 M8 12 3
            16 10.00~16.00 10 4
            20 -0.007
            -0.020            		 13.00~20.00 30 5
