图片仅供参考，请以已选的规格为准
定位销 小头圆锥型 公差选择型 镀硬铬 抛光 直杆型 无肩型 圆型
条件筛选：
形状 小头形
尺寸选择 公差选择型
导入侧端面形状 无
导入头部形状 圆锥形
导入表面形状 圆形
肩部 无肩型
形状筛选 定位销 无肩小头圆锥形
种类筛选 定位销
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 13 项未选择
代码
参数选型
安装侧端面形状
材质
硬度
表面处理
产品选型
D公差选择
P公差选择
D
P
2.00~20.00
/0.01
L
3~42
/1
B
2.0~20.0
/0.5
E
1.0~15.0
/0.5
R
技术图档
3D预览
可选加工参数
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 硬度 | 表面处理 | ||
| 国标 | 相当 | |||||
| YBL01 | 公差 选择型 |
标准型 | 9CrWMn | SKS3 | 淬火硬度58~61HRC | — |
| YBL02 | 淬火硬度58~61HRC,镀层硬度850HV~ | 镀硬铬+抛光,镀层厚度3~5μm | ||||
| YBL06 | 0Cr18Ni9 | SUS304 | — | 抛光 | ||
| YBL11 | 9Cr18Mo | SUS440C | 淬火硬度48~53HRC | |||
| YBL21 | 内螺纹型 | 9CrWMn | SKS3 | 淬火硬度58~61RC | — | |
| YBL22 | 淬火硬度58~61HRC,镀层硬度850HV~ | 镀硬铬+抛光,镀层厚度3~5μm | ||||
| YBL26 | 0Cr18Ni9 | SUS304 | — | 抛光 | ||
| YBL31 | 9Cr18Mo | SUS440C | 淬火硬度48~53HRC | |||
公差选择
| D或P | 普通型 | 精密型 | |||||
| m6 | p6 | g6 | h7 | s | a | b | |
| 1.50~3.00 | +0.008 +0.002 |
+0.012 +0.006 |
-0.002 -0.008 |
0 -0.010 |
0 -0.01 |
+0.005 0 |
0 -0.005 |
| 3.01~6.00 | +0.012 +0.004 |
+0.020 +0.012 |
-0.004 -0.012 |
0 -0.012 |
|||
| 6.01~10.00 | +0.015 +0.006 |
+0.024 +0.015 |
-0.005 -0.014 |
0 -0.015 |
|||
| 10.01~18.00 | +0.018 +0.007 |
+0.029 +0.018 |
-0.006 -0.017 |
0 -0.018 |
|||
| 18.01~20.00 | +0.021 +0.008 |
+0.035 +0.022 |
-0.007 -0.020 |
0 -0.021 |
|||
SUS440C材质的D部加工有识别槽。 工艺孔加工条件：D≠P且(D·P·L·B)≥4且P₁>3。(工艺孔详细尺寸见产品简介) P₁=P-E*tan[asin(E/R)*0.5]*2

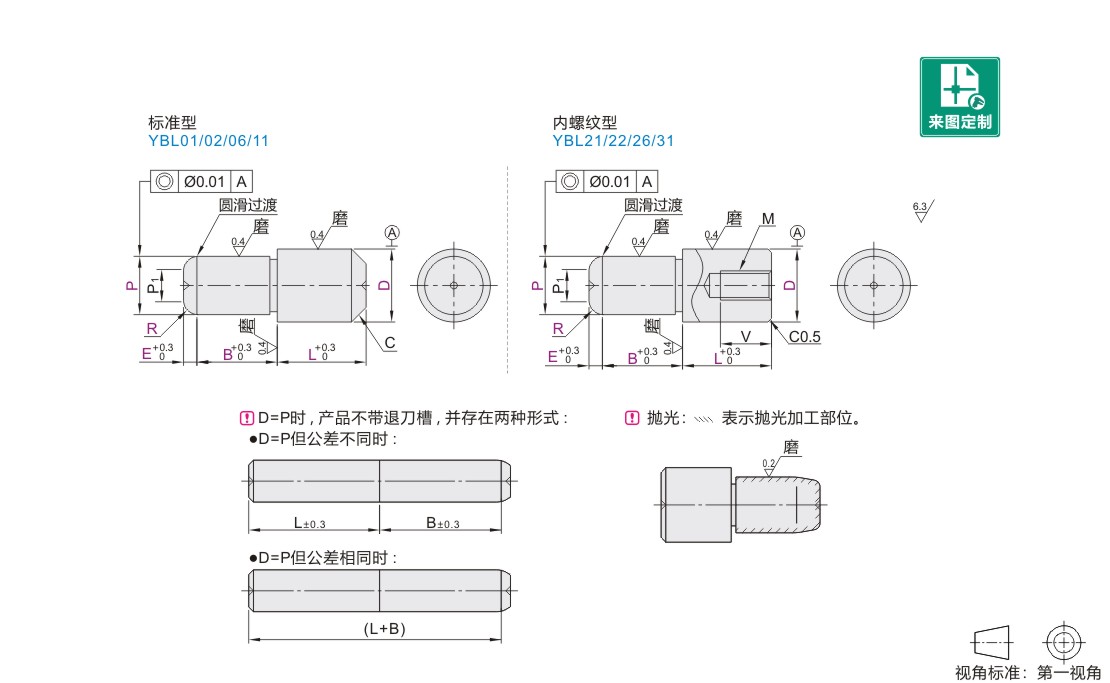

参数图
标准型
| 型号 | 最小单位0.01 | 最小单位1 | 最小单位0.5 | R | C | ||||
| 代码 | D公差 | P公差 | D | P | L | B | E | ||
| YBL01 YBL02 YBL06 YBL11 |
m6 p6 g6 h7 a b |
s m6 p6 g6 h7 a b |
3 | 2.00~3.00 | 3~10 | 2.0~10.0 | 1.0~15.0 | 5 10 15 20 25 30 |
0.5 |
| 4 | 2.00~4.00 | 4~15 | 1 | ||||||
| 5 | 2.00~5.00 | 5~15 | |||||||
| 6 | 2.00~6.00 | 5~15 | 3.0~12.0 | ||||||
| 8 | 3.00~8.00 | 8~17 | 3.0~14.0 | 1.5 | |||||
| 10 | 3.00~10.00 | 8~17 | 3.0~16.0 | 2 | |||||
| 12 | 5.00~12.00 | 10~20 | 3.0~18.0 | ||||||
| 13 | 6.00~13.00 | 12~22 | 3.0~20.0 | ||||||
| 16 | 10.00~16.00 | 14~27 |  E、R尺寸见下表 |
3 | |||||
| 20 | 13.00~20.00 | 18~35 | |||||||
内螺纹型
| 型号 | 最小单位0.01 | 最小单位1 | 最小单位0.5 | R | M | V | ||||
| 代码 | D公差 | P公差 | D | P | L | B | E | |||
| YBL21 YBL22 YBL26 YBL31 |
m6 p6 g6 h7 |
s m6 p6 g6 h7 |
6T | 4.00~6.00 | 8~15 | 3.0~12.0 | 1.0~15.0 | 5 15 20 25 30 |
M2.5 | 4 |
| 6 | M3 | 5 | ||||||||
| 8T | 6.00~8.00 | 11~18 | 3.0~14.0 | M4 | 6 | |||||
| 8 | M5 | 8 | ||||||||
| 10T | 7.00~10.00 | 8~18 | 3.0~16.0 | M4 | 6 | |||||
| 10 | 11~22 | M5 | 8 | |||||||
| 12T | 7.00~12.00 | 8~20 | 3.0~18.0 | M4 | 6 | |||||
| 12 | 12~26 | M5 | 8 | |||||||
| 13T | 8.00~13.00 | 10~22 | 3.0~20.0 | M6 | 9 | |||||
| 13 | 13~28 | M8 | 10 | |||||||
| 16T | 10.00~16.00 | 10~26 | M6 | 9 | ||||||
| 16 | 16~35 | M8 | 12 | |||||||
| 20T | 13.00~20.00 | 12~32 | E、R尺寸 见下表 |
M6 | 9 | |||||
| 20 | 20~42 | M8 | 12 | |||||||
E、R尺寸表
| 最小单位0.01 | 最小单位0.5 | R |
| P | E | |
| 2.00~4.00 | 1.0~2.0 | 5 10 |
| 4.01~8.00 | 2.5~4.0 | 10 15 |
| 8.01~12.00 | 4.5~7.0 | 10 15 20 |
| 12.01~16.00 | 5.0~10.0 | 15 20 25 |
| 16.01~20.00 | 5.0~15.0 | 20 25 30 |
-
