医疗定位销 小头锥角型 公差选择型 标准型 内螺纹型 镀硬铬 直杆型 无肩型 圆型 多棱型
条件筛选：
形状 小头形
公差选择 公差选择型
导入头部形状 锥角形
肩部 无肩型
种类筛选 定位销
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 14 项未选择
代码
参数选型
安装侧端面形状
导入表面形状
材质
硬度
表面处理
产品选型
D公差
P公差
D
P
1.00~20.00
/0.01
L
2~42
/1
B
2.0~30.0
/0.1
E
0.5~10.0
/0.1
A
技术图档
3D预览
可选加工
产品简介
材质图
参数图
材质图
| 标准型 |
内螺纹型 |
材质 |
硬度 |
表面处理 |
|||
| 圆型 | 多棱型 | 圆型 | 多棱型 | 国标 | 相当 | ||
| Y-KAF01 | Y-KAF11 | Y-KAF21 | Y-KAF31 | 0Cr18Ni9 | SUS304 | — | — |
| Y-KAF02 | Y-KAF12 | Y-KAF22 | Y-KAF32 | 镀层硬度800HV~ | 镀黑铬,镀层厚度3~5μm | ||
| Y-KAF03 | Y-KAF13 | Y-KAF23 | Y-KAF33 | 镀层硬度850HV~ | 镀硬铬,镀层厚度5~8μm | ||
| Y-KAF04 | Y-KAF14 | Y-KAF24 | Y-KAF34 | 9Cr18Mo | SUS440C | 淬火硬度48~53HRC | — |
| Y-KAF05 | Y-KAF15 | Y-KAF25 | Y-KAF35 | 淬火硬度48~53HRC,镀层硬度800HV~ | 镀黑铬,镀层厚度3~5μm | ||
| Y-KAF06 | Y-KAF16 | Y-KAF26 | Y-KAF36 | 淬火硬度48~53HRC,镀层硬度850HV~ | 镀硬铬,镀层厚度5~8μm | ||
公差选择
| D或P | m6 | p6 | g6 | h7 | s |
| 1.00~3.00 | +0.008 +0.002 |
+0.012 +0.006 |
-0.002 -0.008 |
0 -0.010 |
0 -0.01 |
| 3.01~6.00 | +0.012 +0.004 |
+0.020 +0.012 |
-0.004 -0.012 |
0 -0.012 |
|
| 6.01~10.00 | +0.015 +0.006 |
+0.024 +0.015 |
-0.005 -0.014 |
0 -0.015 |
|
| 10.01~18.00 | +0.018 +0.007 |
+0.029 +0.018 |
-0.006 -0.017 |
0 -0.018 |
|
| 18.01~20.00 | +0.021 +0.008 |
+0.035 +0.022 |
-0.007 -0.020 |
0 -0.021 |
SUS440C材质的D部加工有识别槽。
参数图

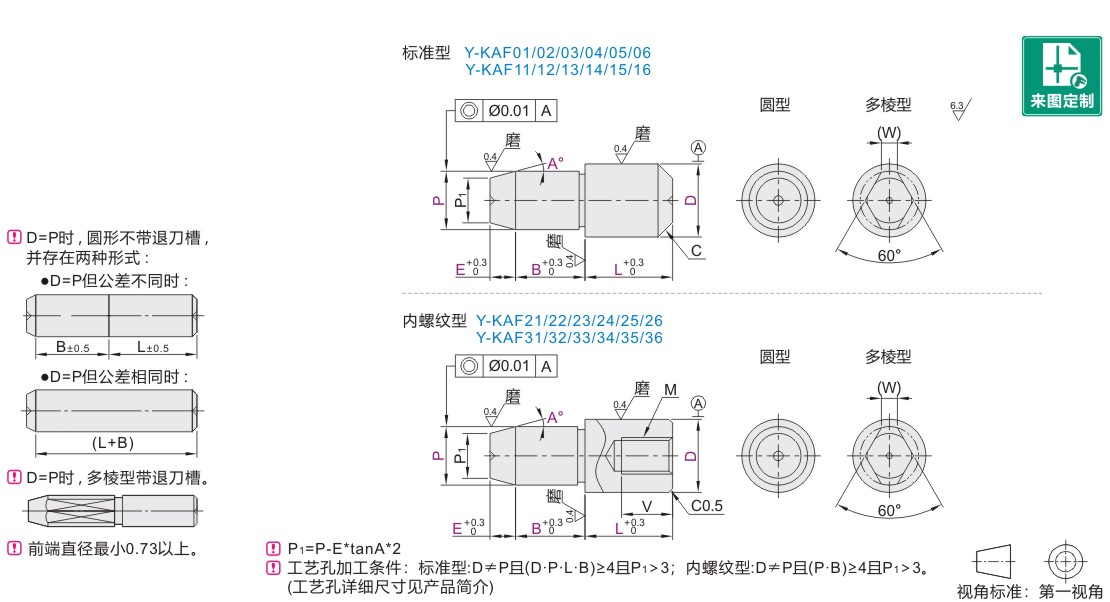

标准型
| 型号 |
最小单位0.01 | 最小单位1 | 最小单位0.1 | A | C | (W) | |||||||||||||||||||||||||
| 代码 | D公差 | P公差 | D | P | L | B | E | ||||||||||||||||||||||||
| 圆型 多棱型 Y-KAF01 Y-KAF11 Y-KAF02 Y-KAF12 Y-KAF03 Y-KAF13 Y-KAF04 Y-KAF14 Y-KAF05 Y-KAF15 Y-KAF06 Y-KAF16 |
m6 p6 g6 h7 |
s m6 p6 g6 h7 |
2 | 1.00~2.00 | 2~6 | 2.0~10.0 | 0.5~10.0 | 15 30 45 60 |
0.3 | — | |||||||||||||||||||||
| 3 | 1.00(2.00)~3.00 | 3~10 | 0.5 | 1 | |||||||||||||||||||||||||||
| 4 | 1.50(2.00)~4.00 | 4~12 | 1 | 1 | |||||||||||||||||||||||||||
| 5 | 2.00~5.00 | 5~15 | 2.0~15.0 | 1.2 | |||||||||||||||||||||||||||
| 6 | 2.00~6.00 | 5~18 | 1.5 | ||||||||||||||||||||||||||||
| 8 | 3.00~8.00 | 8~22 | 2.0~20.0 | 1.5 | 1.8 | ||||||||||||||||||||||||||
| 10 | 3.00~10.00 | 10~24 | 3.0~30.0 | 2 | 2.2 | ||||||||||||||||||||||||||
| 12 | 5.00~12.00 | 12~26 | 2.5 | ||||||||||||||||||||||||||||
| 13 | 6.00~13.00 | 13~28 | 5.0~30.0 | 3 | |||||||||||||||||||||||||||
| 16 | 10.00~16.00 | 16~35 | 3 | 4 | |||||||||||||||||||||||||||
| 20 | 13.00~20.00 | 20~42 | 5 | ||||||||||||||||||||||||||||
( )内P尺寸仅适用于多棱型。 P、E、A参数需满足0＜P-2EtanA＜P。
内螺纹型
| 型号 |
最小单位0.01 | 最小单位1 | 最小单位0.1 | A | (W) | M | V | |||||||||||||||||||||||||
| 代码 | D公差 | P公差 | D | P | L | B | E | |||||||||||||||||||||||||
| 圆型 多棱型 Y-KAF21 Y-KAF31 Y-KAF22 Y-KAF32 Y-KAF23 Y-KAF33 Y-KAF24 Y-KAF34 Y-KAF25 Y-KAF35 Y-KAF26 Y-KAF36 |
m6 p6 g6 h7 |
s m6 p6 g6 h7 |
5 | 3.00~5.00 | 8~12 | 2.0~15.0 | 0.5~10.0 | 15 30 45 60 |
1.2 | M2 | 3 | |||||||||||||||||||||
| 6 | 4.00~6.00 | 8(9)~17 | 1.5 | M3 | 5 | |||||||||||||||||||||||||||
| 8T | 6.00~8.00 | 11(12)~21 | 2.0~30.0 | 1.8 | M4 | 6 | ||||||||||||||||||||||||||
| 8 | M5 | 8 | ||||||||||||||||||||||||||||||
| 10 | 7.00~10.00 | 11(12)~23 | 3.0~30.0 | 2.2 | ||||||||||||||||||||||||||||
| 12 | 7.00~12.00 | 12~26 | 2.5 | |||||||||||||||||||||||||||||
| 13 | 8.00~13.00 | 13(14)~28 | 5.0~30.0 | 3 | M8 | 10 | ||||||||||||||||||||||||||
| 16 | 10.00~16.00 | 16~35 | 4 | 12 | ||||||||||||||||||||||||||||
| 20 | 13.00~20.00 | 20~42 | 5 | |||||||||||||||||||||||||||||
( )内L尺寸仅适用于多棱型。 P、E、A参数需满足0＜P-2EtanA＜P。
-
