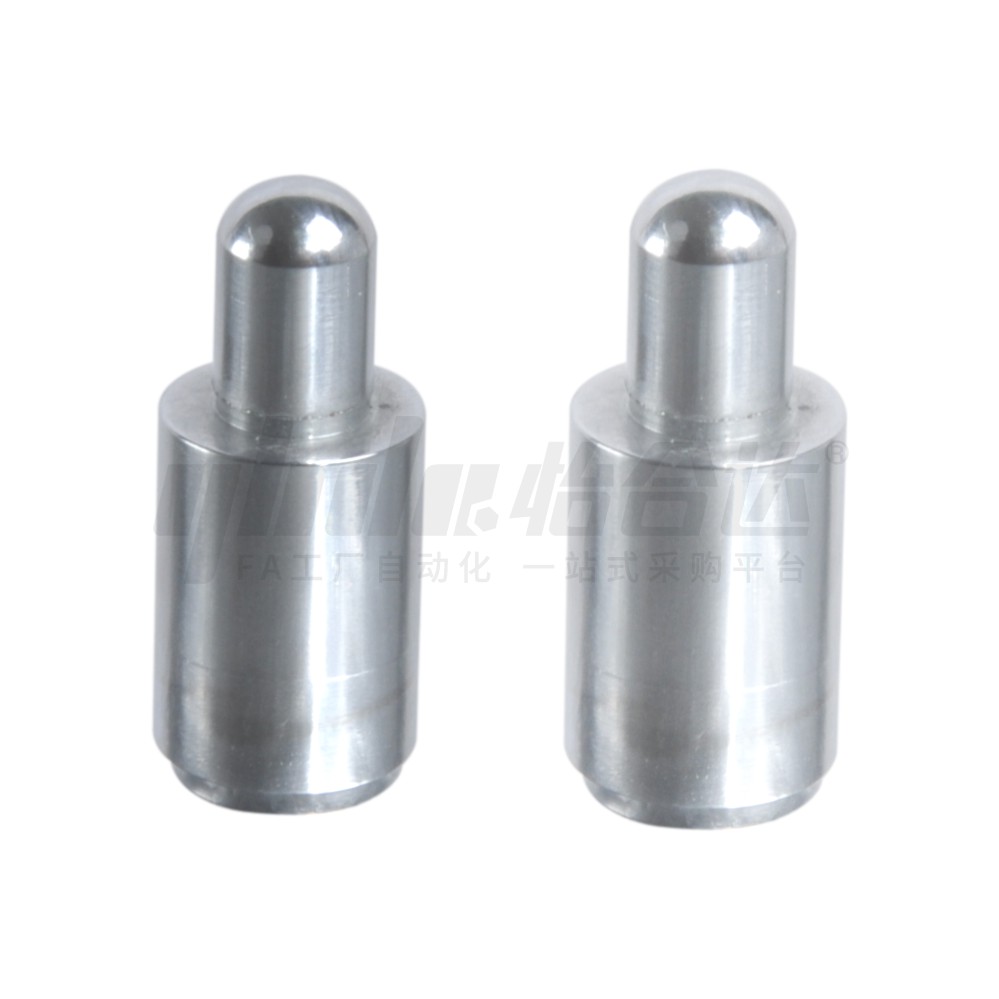

医疗定位销 小头圆锥型 公差选择型 标准型 内螺纹型 镀硬铬 直杆型 无肩型 圆型 多棱型
条件筛选：
形状 小头形
公差选择 公差选择型
导入头部形状 圆锥形
肩部 无肩型
种类筛选 定位销
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 14 项未选择
代码
参数选型
安装侧端面形状
导入表面形状
材质
硬度
表面处理
产品选型
D公差
P公差
D
P
2.00~20.00
/0.01
L
3~42
/1
B
2.0~20.0
/0.5
E
1.0~15.0
/0.5
R
技术图档
3D预览

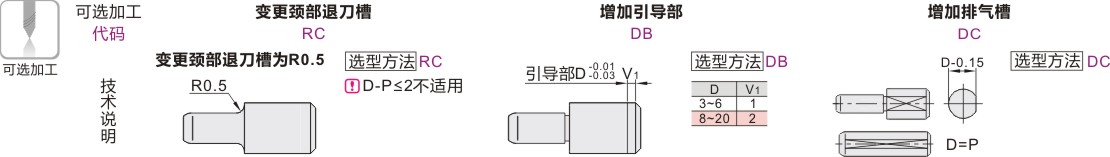

可选加工
产品简介
材质图
参数图
材质图
| 标准型 | 内螺纹型 | 材质 |
硬度 |
表面处理 |
||||||||
| 圆型 | 多棱型 | 圆型 | 多棱型 | 国标 | 相当 | |||||||
| Y-KAD01 | Y-KAD11 | Y-KAD21 | Y-KAD31 | 0Cr18Ni9 | SUS304 | — | — | |||||
| Y-KAD02 | Y-KAD12 | Y-KAD22 | Y-KAD32 | 镀层硬度800HV~ | 镀黑铬,镀层厚度3~5μm | |||||||
| Y-KAD03 | Y-KAD13 | Y-KAD23 | Y-KAD33 | 镀层硬度850HV~ | 镀硬铬,镀层厚度5~8μm | |||||||
| Y-KAD04 | Y-KAD14 | Y-KAD24 | Y-KAD34 | 9Cr18Mo | SUS440C | 淬火硬度48~53HRC | — | |||||
| Y-KAD05 | Y-KAD15 | Y-KAD25 | Y-KAD35 | 淬火硬度48~53HRC,镀层硬度800HV~ | 镀黑铬,镀层厚度3~5μm | |||||||
| Y-KAD06 | Y-KAD16 | Y-KAD26 | Y-KAD36 | 淬火硬度48~53HRC,镀层硬度850HV~ | 镀硬铬,镀层厚度5~8μm | |||||||
公差选择
| D或P | m6 | p6 | g6 | h7 | s |
| 2.00~3.00 | +0.008 +0.002 |
+0.012 +0.006 |
-0.002 -0.008 |
0 -0.010 |
0 -0.01 |
| 3.01~6.00 | +0.012 +0.004 |
+0.020 +0.012 |
-0.004 -0.012 |
0 -0.012 |
|
| 6.01~10.00 | +0.015 +0.006 |
+0.024 +0.015 |
-0.005 -0.014 |
0 -0.015 |
|
| 10.01~18.00 | +0.018 +0.007 |
+0.029 +0.018 |
-0.006 -0.017 |
0 -0.018 |
|
| 18.01~20.00 | +0.021 +0.008 |
+0.035 +0.022 |
-0.007 -0.020 |
0 -0.021 |
SUS440C材质的D部加工有识别槽。

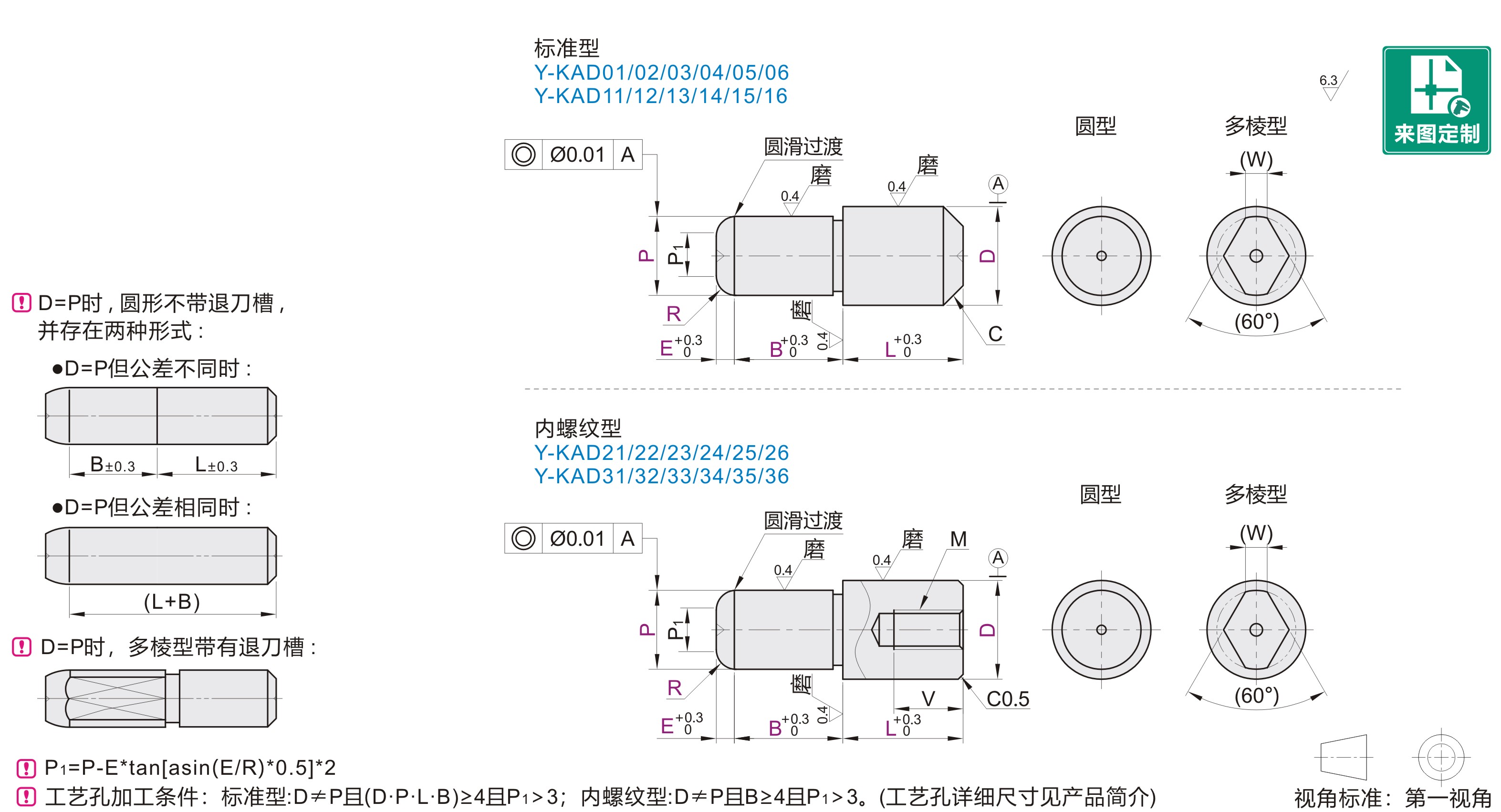

参数图
标准型
| 型号 | 最小单位0.01 | 最小单位1 | 最小单位0.5 | R | C | W | |||||||||||||||
| 代码 | D公差 | P公差 | D | P | L | B | E | ||||||||||||||
| 圆型 Y-KAD01 Y-KAD02 Y-KAD03 Y-KAD04 Y-KAD05 Y-KAD06 多棱型 Y-KAD11 Y-KAD12 Y-KAD13 Y-KAD14 Y-KAD15 Y-KAD16 |
m6 p6 g6 h7 |
s m6 p6 g6 h7 |
3 | 2.00~3.00 | 3~10 | 2.0~10.0 | 1.0~15.0 | 5 10 15 20 25 30 |
0.5 | 1 | |||||||||||
| 4 | 2.00~4.00 | 4~15 | 1 | 1 | |||||||||||||||||
| 5 | 2.00~5.00 | 5~15 | 1.2 | ||||||||||||||||||
| 6 | 2.00~6.00 | 5~15 | 3.0~12.0 | 1.5 | |||||||||||||||||
| 8 | 3.00~8.00 | 8~17 | 3.0~14.0 | 1.5 | 1.8 | ||||||||||||||||
| 10 | 3.00~10.00 | 8~17 | 3.0~16.0 | 2 | 2.2 | ||||||||||||||||
| 12 | 5.00~12.00 | 10~20 | 3.0~18.0 | 2.5 | |||||||||||||||||
| 13 | 6.00~13.00 | 12~22 | 3.0~20.0 | 3 | |||||||||||||||||
| 16 | 10.00~16.00 | 14~27 | E、R尺寸 见下表 |
3 | 4 | ||||||||||||||||
| 20 | 13.00~20.00 | 18~35 | 5 | ||||||||||||||||||
内螺纹型
| 型号 |
最小单位0.01 | 最小单位1 | 最小单位0.5 | R | M | V | W | ||||||||||||||
| 代码 | D公差 | P公差 | D | P | L | B | E | ||||||||||||||
| 圆型 Y-KAD21 Y-KAD22 Y-KAD23 Y-KAD24 Y-KAD25 Y-KAD26 多棱型 Y-KAD31 Y-KAD32 Y-KAD33 Y-KAD34 Y-KAD35 Y-KAD36 |
m6 p6 g6 h7 |
s m6 p6 g6 h7 |
6T | 4.00~6.00 | 8~15 | 3.0~12.0 | 1.0~15.0 | 5 10 15 20 25 30 |
M2.5 | 4 | 1.5 | ||||||||||
| 6 | M3 | 5 | |||||||||||||||||||
| 8T | 6.00~8.00 | 11~18 | 3.0~14.0 | M4 | 6 | 1.8 | |||||||||||||||
| 8 | M5 | 8 | |||||||||||||||||||
| 10T | 7.00~10.00 | 8~18 | 3.0~16.0 | M4 | 6 | 2.2 | |||||||||||||||
| 10 | 11~22 | M5 | 8 | ||||||||||||||||||
| 12T | 7.00~12.00 | 8~20 | 3.0~18.0 | M4 | 6 | 2.5 | |||||||||||||||
| 12 | 12~26 | M5 | 8 | ||||||||||||||||||
| 13T | 8.00~13.00 | 10~22 | 3.0~20.0 | M6 | 9 | 3 | |||||||||||||||
| 13 | 13~28 | M8 | 10 | ||||||||||||||||||
| 16T | 10.00~16.00 | 10~26 | M6 | 9 | 4 | ||||||||||||||||
| 16 | 16~35 | M8 | 12 | ||||||||||||||||||
| 20T | 13.00~20.00 | 12~32 | E、R尺寸 见下表 |
M6 | 9 | 5 | |||||||||||||||
| 20 | 20~42 | M8 | 12 | ||||||||||||||||||
E/R尺寸表
| 最小单位0.01 | 最小单位0.5 | R | |||||||||||||||||||||||||||||||||||||||||||||||
| P | E | ||||||||||||||||||||||||||||||||||||||||||||||||
| 2.00~4.00 | 1.0~2.0 | 5 10 | |||||||||||||||||||||||||||||||||||||||||||||||
| 4.01~8.00 | 2.5~4.0 | 10 15 | |||||||||||||||||||||||||||||||||||||||||||||||
| 8.01~12.00 | 4.5~7.0 | 10 15 20 | |||||||||||||||||||||||||||||||||||||||||||||||
| 12.01~16.00 | 5.0~10.0 | 15 20 25 | |||||||||||||||||||||||||||||||||||||||||||||||
| 16.01~20.00 | 5.0~15.0 | 20 25 30 | |||||||||||||||||||||||||||||||||||||||||||||||
-
