        医疗衬套 带肩型 标准型 薄壁型 L尺寸指定型 公差选择Dp6/Dm6   镀硬铬 圆型

        条件筛选：

        尺寸选择 L尺寸指定型
        导入表面形状 圆形
        肩部 带肩型
        种类筛选 衬套

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 9 项未选择

            代码

            参数选型

            公差选择

            壁厚

            材质

            硬度

            表面处理

            产品选型

            D

            P

            2.20~29.00
            /0.01

            L

            3.0~52.0
            /0.1

            技术图档

            3D预览

            可选加工

            材质图

            参数图

            材质图
            标准型 薄壁型 类型
            		 材质
            		 硬度
            		 表面处理
            Dp6 Dm6 Dp6 Dm6 国标 相当
            Y-KAL51 Y-KAL61 Y-KAL71 Y-KAL81 L尺寸
            指定型            		 0Cr18Ni9 SUS304 — —
            Y-KAL52 Y-KAL62 Y-KAL72 Y-KAL82 镀层硬度800HV~ 镀黑铬,镀层厚度3~5μm
            Y-KAL53 Y-KAL63 Y-KAL73 Y-KAL83 镀层硬度850HV~ 镀硬铬,镀层厚度5~8μm
            Y-KAL54 Y-KAL64 Y-KAL74 Y-KAL84 9Cr18Mo SUS440C 淬火硬度48~53HRC —
            Y-KAL55 Y-KAL65 Y-KAL75 Y-KAL85 淬火硬度48~53HRC,镀层硬度800HV~ 镀黑铬,镀层厚度3~5μm
            Y-KAL56 Y-KAL66 Y-KAL76 Y-KAL86 淬火硬度48~53HRC,镀层硬度850HV~ 镀硬铬,镀层厚度5~8μm

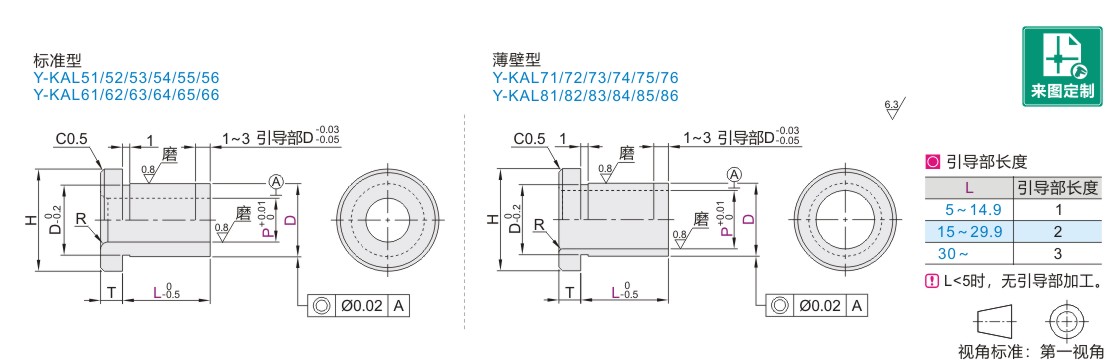

            参数图



             选型表

            型号 D公差 最小单位0.01 最小单位0.1 R H T
            代码 D p6 m6 P L
            标准型
            Dp6
            Y-KAL51
            Y-KAL52
            Y-KAL53
            Y-KAL54
            Y-KAL55
            Y-KAL56
            Dm6
            Y-KAL61
            Y-KAL62
            Y-KAL63
            Y-KAL64
            Y-KAL65
            Y-KAL66            		 5 +0.020
            +0.012            		 +0.012
            +0.004            		 2.20~2.50 3.0~5.5 0.8 9 2.5
            7 +0.024
            +0.015            		 +0.015
            +0.006            		 2.20~3.50 3.0~8.0 11
            8 3.00~4.50 3.0~12.0 1 12 3
            10 4.00~6.50 3.0~17.0 14
            12 +0.029
            +0.018            		 +0.018
            +0.007            		 6.00~8.50 2 16 4
            15 8.00~10.50 10.0~37.0 19
            18 10.00~12.50 22
            20 +0.035
            +0.022            		 +0.021
            +0.008            		 12.00~13.50 26 5
            22
            25 13.00~15.50 30
            26 15.00~16.50
            30 16.00~20.50 12.0~57.0 3 35 6
            35 +0.042
            +0.026            		 +0.025
            +0.009            		 20.00~25.00 40
            薄壁型
            Dp6
            Y-KAL71
            Y-KAL72
            Y-KAL73
            Y-KAL74
            Y-KAL75
            Y-KAL76
            Dm6
            Y-KAL81
            Y-KAL82
            Y-KAL83
            Y-KAL84
            Y-KAL85
            Y-KAL86            		 5 +0.020
            +0.012            		 +0.012
            +0.004            		 2.20~3.00 3.0~5.0 0.5以下 9 2.5
            6 3.00~4.00 3.0~5.5
            7 +0.024
            +0.015            		 +0.015
            +0.006            		 3.51~5.00 3.0~8.0 0.5 11
            8 4.51~6.00 3.0~12.0 12 3
            9 4.51~6.50 13.5
            10 6.51~8.00 3.0~17.0 14
            11 +0.029
            +0.018            		 +0.018
            +0.007            		 8.00~9.00 15
            12 8.51~9.00 16 4
            13 8.51~10.00 10.0~37.0 17
            14 9.00~11.00 18
            15 10.51~12.00 19
            17 10.51~13.00 1 21 5
            18 12.51~14.00 22
            19 +0.035
            +0.022            		 +0.021
            +0.008            		 5.0~35.0 24
            20 13.51~15.00 10.0~37.0 26
            21 5.0~35.0
            22 13.51~17.00 10.0~37.0
            25 15.51~19.00 30
            26 16.51~20.00
            30 20.51~24.00 1.5 35 6
            31 +0.042
            +0.026            		 +0.025
            +0.009            		 5.0~35.0 36
            35 25.01~29.00 12.0~52.0 40



            P≤3.59时，L+T≤P×2.5；P≥3.60时，L+T≤P×3.0。
