同步轮拉手轴承座减震器滚针导柱
商品分类
      查看大图

      图片仅供参考，请以已选的规格为准

        RoHS认证

        医疗衬套 法兰型 P尺寸指定型 圆法兰型 方法兰型 对边法兰型 镀硬铬 圆型

        条件筛选：

        尺寸选择 P尺寸指定型
        导入表面形状 圆形
        肩部 圆法兰4沉孔肩型
        适用定位销形状 圆型
        种类筛选 衬套

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 7 项未选择

            代码

            参数选型

            材质

            硬度

            表面处理

            产品选型

            D

            P

            4.00~25.00
            /0.01

            L

            5.0~52.0
            /0.1

            技术图档

            3D预览

            可选加工

            材质图

            参数图

            材质图
            圆法兰型 方法兰型 对边法兰型 材质
            		 硬度
            		 表面处理
            4点固定 3点固定 国标 相当
            Y-KAM01 Y-KAM11 Y-KAM21 Y-KAM31 0Cr18Ni9 SUS304 — —
            Y-KAM02 Y-KAM12 Y-KAM22 Y-KAM32 镀层硬度800HV~ 镀黑铬,镀层厚度3~5μm
            Y-KAM03 Y-KAM13 Y-KAM23 Y-KAM33 镀层硬度850HV~ 镀硬铬,镀层厚度5~8μm
            Y-KAM04 Y-KAM14 Y-KAM24 Y-KAM34 9Cr18Mo SUS440C 淬火硬度48~53HRC —
            Y-KAM05 Y-KAM15 Y-KAM25 Y-KAM35 淬火硬度48~53HRC,镀层硬度800HV~ 镀黑铬,镀层厚度3~5μm
            Y-KAM06 Y-KAM16 Y-KAM26 Y-KAM36 淬火硬度48~53HRC,镀层硬度850HV~ 镀硬铬,镀层厚度5~8μm

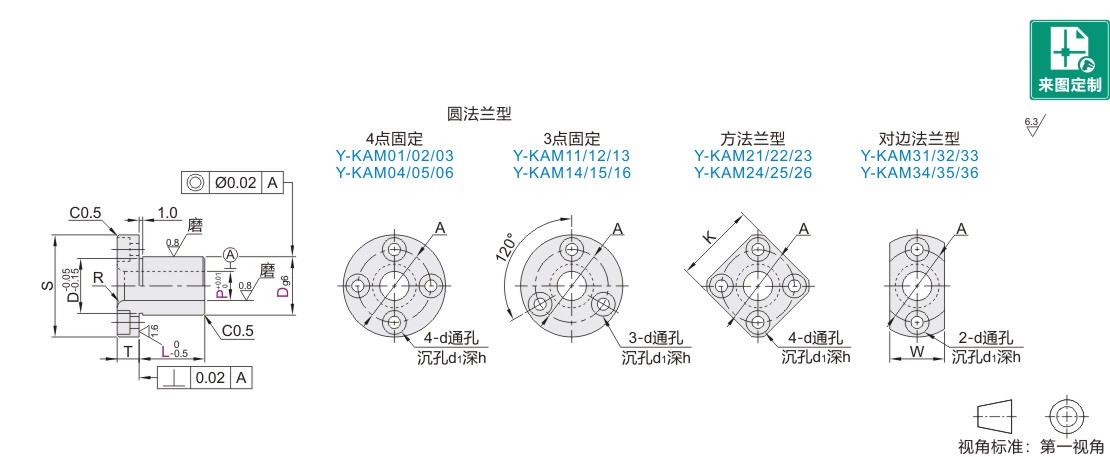

            参数图



            选型表

            型号
            		 最小单位0.01 最小单位0.1 R S K W T A d d1 h
            代码 Dg6 P L

                             圆法兰型             方法兰型     对边法兰型
                     4点固定     3点固定
                  Y-KAM01  Y-KAM11   Y-KAM21  Y-KAM31
                  Y-KAM02  Y-KAM12   Y-KAM22  Y-KAM32
                  Y-KAM03  Y-KAM13   Y-KAM23  Y-KAM33
                  Y-KAM04  Y-KAM14   Y-KAM24  Y-KAM34
                  Y-KAM05  Y-KAM15   Y-KAM25  Y-KAM35
                  Y-KAM06  Y-KAM16   Y-KAM26  Y-KAM36

            		 10 -0.005
            -0.014            		 4.00~6.50 5.0~17.0 1 25 20 12 5 17 3.3 6.5 3.5
            12 -0.006
            -0.017            		 6.00~8.50 2 28 22 15 20
            15 8.00~10.50 10.0~37.0 36 28 22 6 26 4.5 8 4.5
            18 10.00~12.50
            20 -0.007
            -0.020            		 12.00~13.50 40 31 25 30
            22 12.00~13.50
            25 13.00~15.50 44 34 30 34
            26 15.00~16.50
            30 16.00~20.50 12.0~52.0 56 44 35 8 42 6.6 11 6.5
            35 -0.009
            -0.025            		 20.00~25.00 3 60 47 40 46



            P、L尺寸指定型需满足L+T≤P×3。
