医疗衬套 无肩型 标准型 薄壁型 L尺寸指定型 公差选择Dp6/Dm6 镀硬铬 圆型
条件筛选：
尺寸选择 L尺寸指定型
导入表面形状 圆形
肩部 无肩型
种类筛选 衬套
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 9 项未选择
代码
参数选型
公差选择
壁厚
材质
硬度
表面处理
产品选型
D
P
2.00~29.00
/0.01
L
5.0~62.0
/0.1
技术图档
3D预览
可选加工
材质图
参数图
材质图
| 标准型 | 薄壁型 |
类型 |
材质 | 硬度 |
表面处理 |
||||
| Dp6 | Dm6 | Dp6 | Dm6 | 国标 | 相当 | ||||
| Y-KAL01 | Y-KAL11 | Y-KAL21 | Y-KAL31 | L尺寸 指定型 |
0Cr18Ni9 | SUS304 | — | — | |
| Y-KAL02 | Y-KAL12 | Y-KAL22 | Y-KAL32 | 镀层硬度800HV~ | 镀黑铬,镀层厚度3~5μm | ||||
| Y-KAL03 | Y-KAL13 | Y-KAL23 | Y-KAL33 | 镀层硬度850HV~ | 镀硬铬,镀层厚度5~8μm | ||||
| Y-KAL04 | Y-KAL14 | Y-KAL24 | Y-KAL34 | 9Cr18Mo | SUS440C | 淬火硬度48~53HRC | — | ||
| Y-KAL05 | Y-KAL15 | Y-KAL25 | Y-KAL35 | 淬火硬度48~53HRC，镀层硬度800HV~ | 镀黑铬,镀层厚度3~5μm | ||||
| Y-KAL06 | Y-KAL16 | Y-KAL26 | Y-KAL36 | 淬火硬度48~53HRC.镀层硬度850HV~ | 镀硬铬,镀层厚度5~8μm | ||||

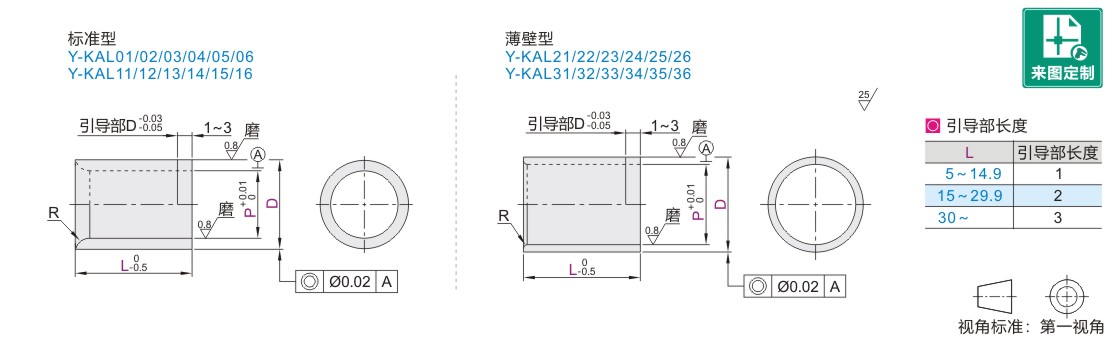

参数图
标准型
| 型号 | D公差 | 最小单位0.01 | 最小单位0.1 | R | ||||||||||||||||||
| 代码 | D | p6 | m6 | P | L | |||||||||||||||||
| Dp6 Y-KAL01 Y-KAL02 Y-KAL03 Y-KAL04 Y-KAL05 Y-KAL06 Dm6 Y-KAL11 Y-KAL12 Y-KAL13 Y-KAL14 Y-KAL15 Y-KAL16 |
5 | +0.020 +0.012 |
+0.012 +0.004 |
2.00~2.50 | 5.0~8.0 | 0.8 | ||||||||||||||||
| 7 | +0.024 +0.015 |
+0.015 +0.006 |
2.00~3.50 | 5.0~10.0 | ||||||||||||||||||
| 8 | 3.00~4.50 | 5.0~15.0 | 1.0 | |||||||||||||||||||
| 10 | 4.00~6.50 | 5.0~22.0 | ||||||||||||||||||||
| 12 | +0.029 +0.018 |
+0.018 +0.007 |
6.00~8.50 | 2.0 | ||||||||||||||||||
| 15 | 8.00~10.50 | 10.0~42.0 | ||||||||||||||||||||
| 18 | 10.00~12.50 | |||||||||||||||||||||
| 20 | +0.035 +0.022 |
+0.021 +0.008 |
12.00~13.50 | |||||||||||||||||||
| 22 | 12.00~13.50 | |||||||||||||||||||||
| 25 | 13.00~15.50 | |||||||||||||||||||||
| 26 | 15.00~16.50 | |||||||||||||||||||||
| 30 | 16.00~20.50 | 12.0~62.0 | 3.0 | |||||||||||||||||||
| 35 | +0.042 +0.026 |
+0.025 +0.009 |
20.00~25.00 | |||||||||||||||||||
薄壁型
| 型号 | D公差 | 最小单位0.01 | 最小单位0.1 | R | ||||||||||||||||||
| 代码 | D | p6 | m6 | P | L | |||||||||||||||||
| Dp6 Y-KAL21 Y-KAL22 Y-KAL23 Y-KAL24 Y-KAL25 Y-KAL26 Dm6 Y-KAL31 Y-KAL32 Y-KAL33 Y-KAL34 Y-KAL35 Y-KAL36 |
7 | +0.024 +0.015 |
+0.015 +0.006 |
3.51~5.00 | 5.0~10.0 | 0.5 | ||||||||||||||||
| 8 | 4.51~6.00 | 5.0~15.0 | ||||||||||||||||||||
| 9 | 4.51~6.50 | |||||||||||||||||||||
| 10 | 6.51~8.00 | 5.0~22.0 | ||||||||||||||||||||
| 11 | +0.029 +0.018 |
+0.018 +0.007 |
8.00~9.00 | |||||||||||||||||||
| 12 | 8.51~9.00 | |||||||||||||||||||||
| 13 | 8.51~10.00 | |||||||||||||||||||||
| 14 | 9.00~11.00 | 1.0 | ||||||||||||||||||||
| 15 | 10.51~12.00 | 10.0~42.0 | ||||||||||||||||||||
| 17 | 10.51~13.00 | |||||||||||||||||||||
| 18 | 12.51~14.00 | |||||||||||||||||||||
| 20 | +0.035 +0.022 |
+0.021 +0.008 |
13.51~15.00 | |||||||||||||||||||
| 22 | 13.51~17.00 | |||||||||||||||||||||
| 25 | 15.51~19.00 | |||||||||||||||||||||
| 26 | 16.51~20.00 | |||||||||||||||||||||
| 30 | 20.51~24.00 | 1.5 | ||||||||||||||||||||
| 35 | +0.042 +0.026 |
+0.025 +0.009 |
25.01~29.00 | 12.0~62.0 | ||||||||||||||||||
-
