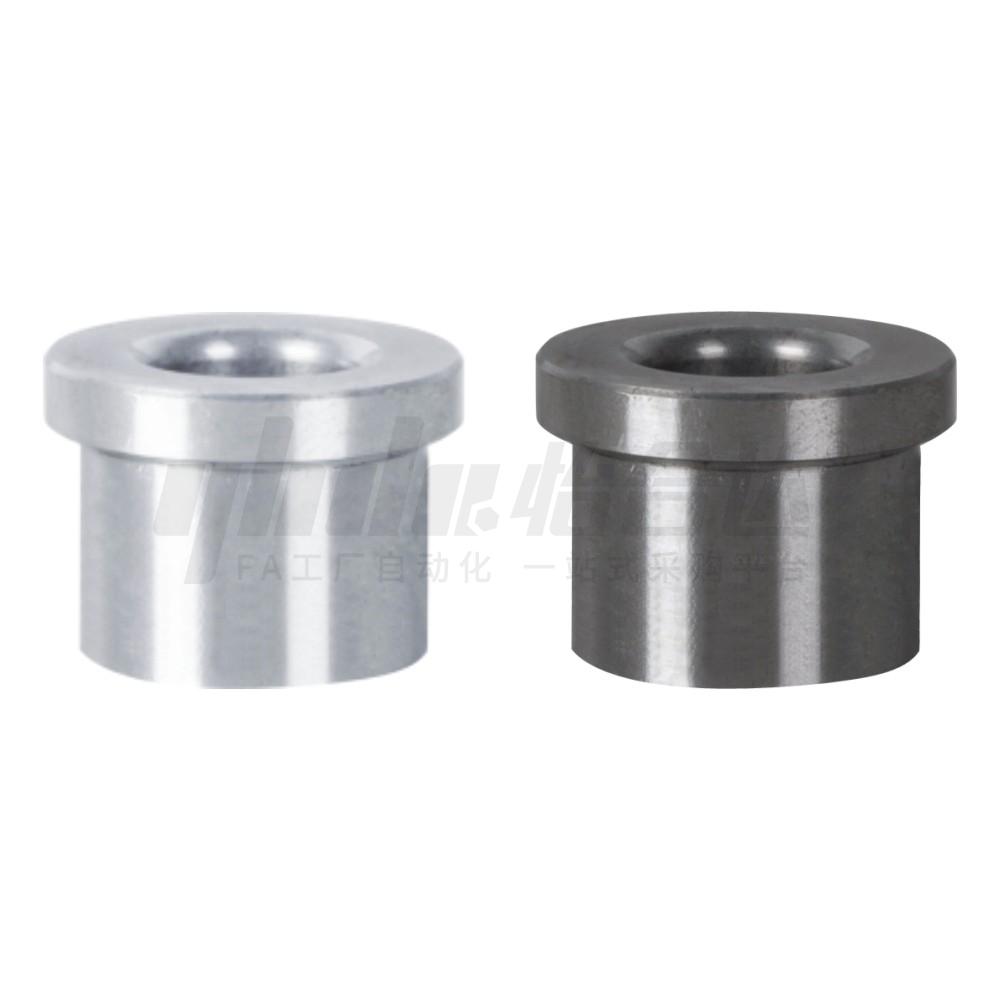

        衬套 夹具用 带肩型 L尺寸指定型 标准型  圆型 公差等级Dp6 镀硬铬 发黑

        品牌名称：

        怡合达

        条件筛选：

        壁厚 标准型
        尺寸选择 L尺寸指定型
        导入表面形状 圆形
        种类筛选 夹具用衬套

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 10 项未选择

            代码

            参数选型

            公差等级

            材质

            硬度

            肩部

            表面处理

            形状筛选

            夹具用衬套 带肩
            夹具用衬套 带肩

            产品选型

            D

            P

            2.20~25.00
            /0.01

            L

            3.0~52.0
            /0.1

            技术图档

            3D预览

            可选加工参数

            产品问答

            材质图

            参数图

            材质图
            标准型 L尺寸 材质 硬度 表面处理
            Dp6 Dm6 国标 相当
            YLC01● YLC21● 指定型 9CrWMn SKS3 48~58HRC —
            YLC02● YLC22● 发黑
            YLC03● YLC23● 无电解镀镍
            YLC04 YLC24 淬火硬度48~58HRC , 镀层硬度850HV~ 镀硬铬 , 镀层厚度3~5μm
            YLC11● YLC31● 0Cr18Ni9 SUS304 — —
            YLC16● YLC36● 9Cr18Mo SUS440C 48~53HRC


            镀硬铬表面处理内径和内孔无法镀上镀层。

            引导部长度

            L 引导部长度
            5~14.9 1
            15~29.9 2
            30~ 3



            L<5时，无引导部加工。

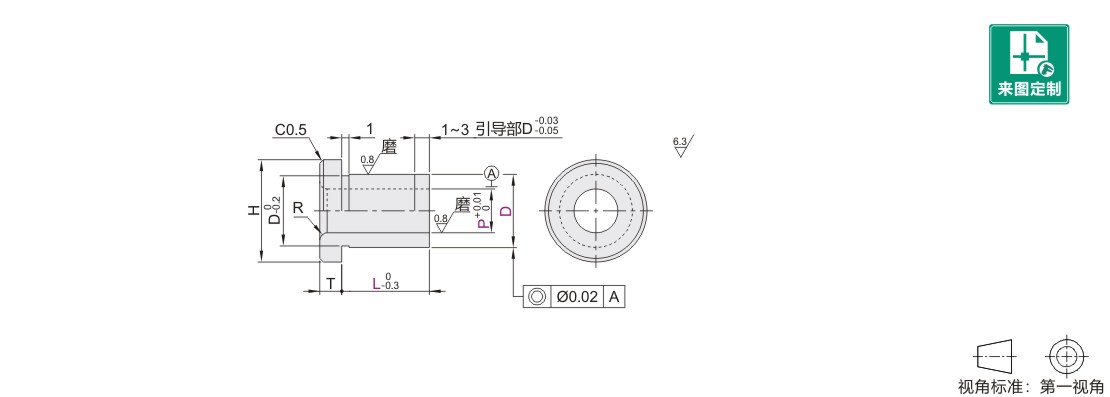

            参数图



            选型表

            型号 D公差 最小单位0.01 最小单位0.1 R H T
            代码 D p6 m6 P L
            Dp6
            YLC01
            YLC02
            YLC03
            YLC04
            YLC11
            YLC16

            Dm6
            YLC21
            YLC22
            YLC23
            YLC24
            YLC31
            YLC36            		 5 +0.020
            +0.012            		 +0.012
            +0.004            		 2.20~2.50 3.0~5.5 0.8 9 2.5
            7 +0.024
            +0.015            		 +0.015
            +0.006            		 2.20~3.50 3.0~8.0 11
            8 3.00~4.50 3.0~12.0 1.0 12 3
            10 4.00~6.50 3.0~17.0 14
            12 +0.029
            +0.018            		 +0.018
            +0.007            		 6.00~8.50 2.0 16 4
            15 8.00~10.50 10.0~37.0 19
            18 10.00~12.50 22
            20 +0.035
            +0.022            		 +0.021
            +0.008            		 12.00~13.50 26 5
            22
            25 13.00~15.50 30
            26 15.00~16.50
            30 16.00~20.50 12.0~52.0 3.0 35 6
            35 +0.042
            +0.026            		 +0.025
            +0.009            		 20.00~25.00 40
