        衬套 夹具用 无肩型 带肩型 L尺寸指定型 压入型  圆型 公差等级Dp6

        条件筛选：

        类型 压入型
        表面处理 无
        壁厚 标准型
        尺寸选择 L尺寸指定型
        导入表面形状 圆形
        种类筛选 夹具用衬套

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 9 项未选择

            代码

            参数选型

            公差等级

            材质

            硬度

            肩部

            形状筛选

            夹具用衬套 带肩
            夹具用衬套 带肩
            夹具用衬套 无肩
            夹具用衬套 无肩

            产品选型

            D

            P

            2.0~19.0
            /0.1

            L

            5.0~40.0
            /0.1

            技术图档

            3D预览

            可选加工参数

            产品问答

            材质图

            参数图

            材质图
            无肩型 带肩型 L尺寸 D公差
            等级            		 材质 硬度
            国标 相当
            YLG01 YLG11 指定型 p6 9Cr18Mo SUS440C 48~53HRC
            YLG02 YLG12 m6
            YLG03 YLG13 h7
            YLG21 YLG31 p6 高硬度不锈钢 35HRC~
            YLG22 YLG32 m6
            YLG23 YLG33 h7



            P公差

            P G6
            2~3 +0.008
            +0.002
            3.1~6 +0.012
            +0.004
            6.1~10 +0.014
            +0.005
            10.1~18 +0.017
            +0.006
            18.1~19 +0.020
            +0.007

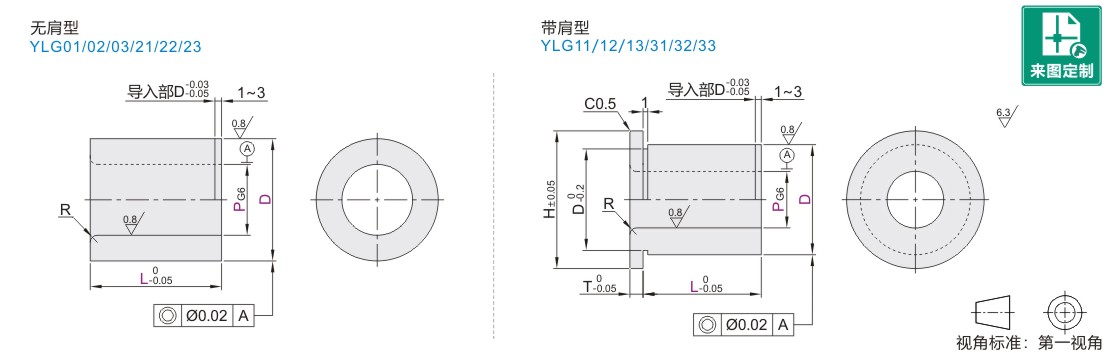

            参数图



            选型表

            型号 D公差 最小单位0.1 最小单位0.1 R 带肩型
            代码 D p6 m6 h7 P L T H
                  无肩型           带肩型
                  YLG01          YLG11
                  YLG02          YLG12
                  YLG03          YLG13
                  YLG21          YLG31
                  YLG22          YLG32
                  YLG23          YLG33
            		 5 +0.020
            +0.012            		 +0.012
            +0.004            		 0
            -0.012            		 2.0～3.0 5.0～8.0 0.5 2.5 9
            6 2.0～4.0
            7 +0.024
            +0.015            		 +0.015
            +0.006            		 0
            -0.015            		 2.0～5.0 11
            8 3.0～6.0 5.0～12.0 3 12
            9 3.0～6.5 13.5
            10 4.0～8.0 5.0～16.0 14
            11 +0.029
            +0.018            		 +0.018
            +0.007            		 0
            -0.018            		 4.0～9.0 15
            12 6.0～10.0 5.0～25.0 4 16
            13 17
            14 6.0～11.0 18
            15 8.0～12.5 5.0～40.0 19
            16 1
            18 10.0～14.0 22
            19 +0.035
            +0.022            		 +0.021
            +0.008            		 0
            -0.021            		 5 24
            20 12.0～15.0 25
            21 2
            22
                             YLG01  YLG21
            无肩型    YLG02  YLG22
                             YLG03  YLG23            		 23 13.0～19.0 — —
            24
            25
