      产品选型

      d

      L

      图片仅供参考，请以已选的规格为准

        衬套 夹具用 无肩型 带肩型 铜合金 L尺寸选择型 圆型 公差等级Pp6/Pm6 高强度黄铜材质

        条件筛选：

        材质 高强度黄铜
        壁厚 标准型
        尺寸选择 L尺寸选择型
        导入表面形状 圆形
        种类筛选 夹具用衬套（铜）

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 公差 材质
            YLL91 无肩型 Pp6 高强度黄铜
            YLL96 Pm6
            YLF81 带肩型 Pp6
            YLF86 Pm6

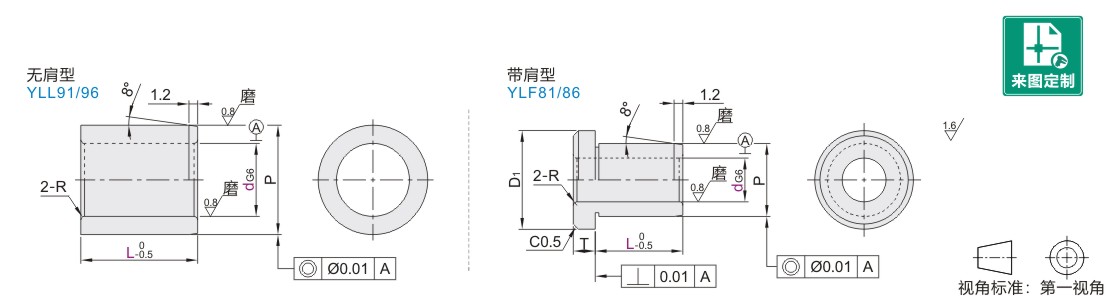

            参数图



            选型表

            型号 L R P P公差 带肩型
            代码 dG6 p6 m6 D1 T
            无肩型         带肩型
            (Pp6)         (Pm6)
            YLL91        YLF81

            (Pp6)         (Pm6)
            YLL96       YLF86

            		 5 +0.012
            +0.004            		 5  6  8  10  12  15 0.5 10 +0.024
            +0.015            		 +0.015
            +0.006            		 13.5 3
            6 5  6  8  10  12  15  16
            8 +0.014
            +0.005            		 5  6  8  10  12  15  16  20 12 +0.029
            +0.018            		 +0.018
            +0.007            		 15.5 4
            10      6  8  10  12  15  16  20  25 15 18.5
            12 +0.017
            +0.006            		           8  10  12  15  16  20  25  30 1 18 21.5
            13                10  12  15  16  20  25  30 22 +0.035
            +0.022            		 +0.021
            +0.008            		 25.5 5
            15                       12  15  16  20  25  30 25 29.5
            16                       12  15  16  20  25  30 26
            20 +0.020
            +0.007            		                       12  15  16  20  25  30 1.5 30 34.5 6
            25                                     16  20  25  30  35 35 +0.042
            +0.026            		 +0.025
            +0.009            		 39.5
