同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 6 项未选择

      代码

      参数选型

      肩部

      形状筛选

      经济型便捷定位用衬套 无肩
      经济型便捷定位用衬套 无肩
      经济型便捷定位用衬套 带肩
      经济型便捷定位用衬套 带肩

      种类筛选

      经济型定位销用衬套
      经济型定位销用衬套
      经济型便捷安装定位用衬套
      经济型便捷安装定位用衬套

      产品选型

      d

      L

      图片仅供参考，请以已选的规格为准

        经济型定位用衬套  便捷安装型  位置调整型 压入型 无肩型 带肩型 L尺寸选择型  圆型 公差等级dF7/Pm7

        条件筛选：

        类型 压入型
        材质 SUJ2
        硬度 56HRC～
        表面处理 无
        壁厚 标准型
        公差等级 PF7
        尺寸选择 L尺寸选择型
        导入表面形状 圆形

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 d公差 P公差 材质 硬度 表面处理
            国标 相当
            YLG51 压入型 无肩型 L尺寸选择型 F7 m7 GCr15 SUJ2 56HRC ~ —
            YLG56 带肩型

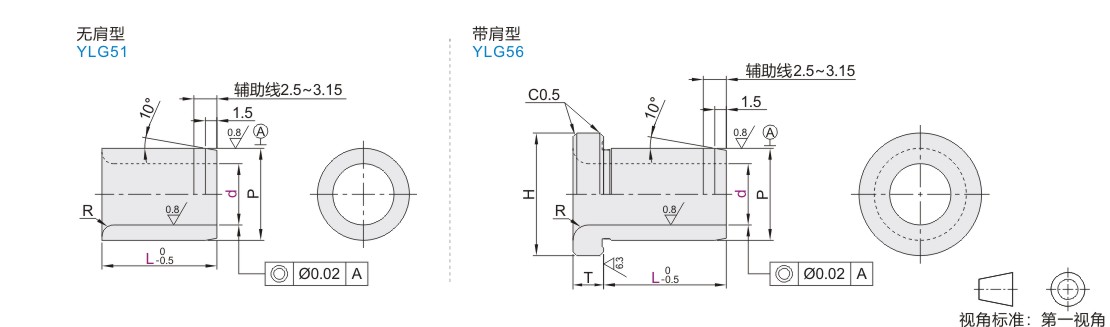

            参数图



            无肩型

            型号 L Pm7 R
            代码 dF7
            YLG51 4 +0.022
            +0.010            		 5  6  8 8 +0.021
            +0.006            		 1
            5     6  8  10 10
            6 5  6  8  10  12  15  16  20
            8 +0.028
            +0.013            		     6  8  10  12  15  16  20  25 12 +0.025
            +0.007            		 2
            10          8  10  12  15  16  20  25 15
            12 +0.034
            +0.016            		               10  12  15  16  20  25  30 18



            带肩型

            型号 L Pm7 H T R
            代码 dF7
            YLG56 4 +0.022
            +0.010            		 5   6 8 +0.021
            +0.006            		 12 3 1
            5 5   6 10 14
            6 5   6   8   10   12   15
            8 +0.028
            +0.013            		 5   6   8   10   12   15 12 +0.025
            +0.007            		 16 4 2
            10      6   8   10   12 15 19
            12 +0.034
            +0.016            		            8    10   12 18 22
