同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 5 项未选择

      代码

      参数选型

      肩部

      形状筛选

      经济型位置调整型衬套 无肩
      经济型位置调整型衬套 无肩
      经济型位置调整型衬套 带肩
      经济型位置调整型衬套 带肩

      产品选型

      d

      L

      图片仅供参考，请以已选的规格为准

        经济型定位用衬套  便捷安装型  位置调整型 粘接型 无肩型 带肩型 L尺寸选择型 圆型 公差等级Ph7/Pg7

        条件筛选：

        类型 粘接型
        材质 SUJ2
        硬度 56HRC～
        表面处理 无
        壁厚 标准型
        公差等级 Ph7
        尺寸选择 L尺寸选择型
        导入表面形状 圆形
        种类筛选 经济型位置调整型衬套

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 d公差 P公差 材质 硬度 表面处理
            国标 相当
            YLG61 粘接型 无肩型 L尺寸选择型 H7 g7 GCr15 SUJ2 56HRC~ —
            YLG66 带肩型



            安装说明
            衬套外径为负公差，通过微调与安装孔的间隙，最终实现以定位销为定位基准，确定衬套在安装孔内的理想位置。
            衬套外径处加工1~3道沟槽，通过涂抹胶水进行衬套的安装固定，实现衬套安装位置微调效果，有效保证定位精度。
            外径槽数：当L<10时，为1道槽，V=L/2；当10≤L≤12时，为2道槽，V=L/3；当L>12时，为3道槽，V=L/4。

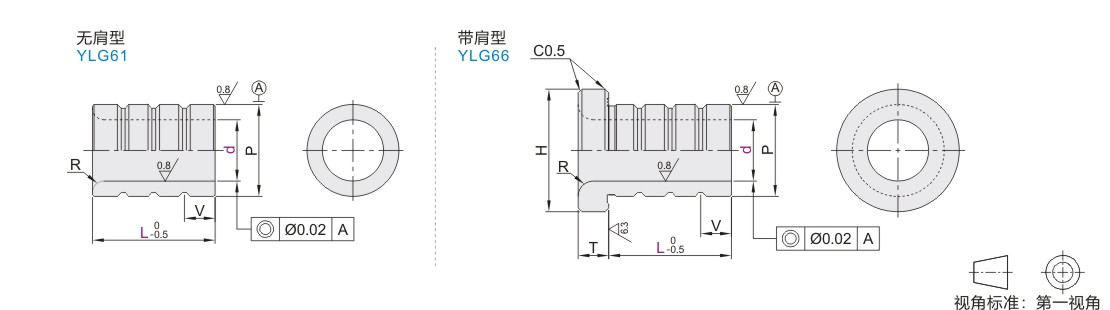

            参数图



            无肩型

            型号 L Pg7 R
            代码 dH7
            YLG61 4 +0.012
            0            		 5   6   8 8 -0.005
            -0.020            		 1
            5       6   8   10 10
            6 5    6   8   10   12   15   16   20
            8 +0.015
            0            		        6   8   10   12   15   16   20   25 12 -0.006
            -0.024            		 2
            10             8   10   12   15   16   20   25 15
            12 +0.018
            0            		                   10   12   15   16   20   25   30 18



            带肩型

            型号 L Pg7 H T R
            代码 dH7
            YLG66 4 +0.012
            0            		 5   6 8 -0.005
            -0.020            		 12 3 1
            5 5   6 10 14
            6 5   6   8   10   12   15
            8 +0.015
            0            		 5   6   8   10   12   15 12 -0.006
            -0.024            		 16 4 2
            10 6        8   10   12 15 19
            12 +0.018
            0            		           8   10   12 18 22
