      图片仅供参考，请以已选的规格为准

        定位销用衬套 长圆孔型 带肩型 对边法兰型 带定位孔肩型 腰孔型 无油槽型 公差等级Dm6/Dp6/Dg6 无电解镀镍

        条件筛选：

        类型 无油槽型
        材质 SKS3
        硬度 54～58HRC
        适用定位销形状 腰孔型
        形状筛选 定位销用衬套 长圆孔型
        种类筛选 定位销用衬套

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 8 项未选择

            代码

            参数选型

            公差等级

            肩部

            表面处理

            产品选型

            D

            P

            4~25
            /0.01

            W

            3~28
            /0.01

            L

            5~42
            /1

            技术图档

            3D预览

            产品问答

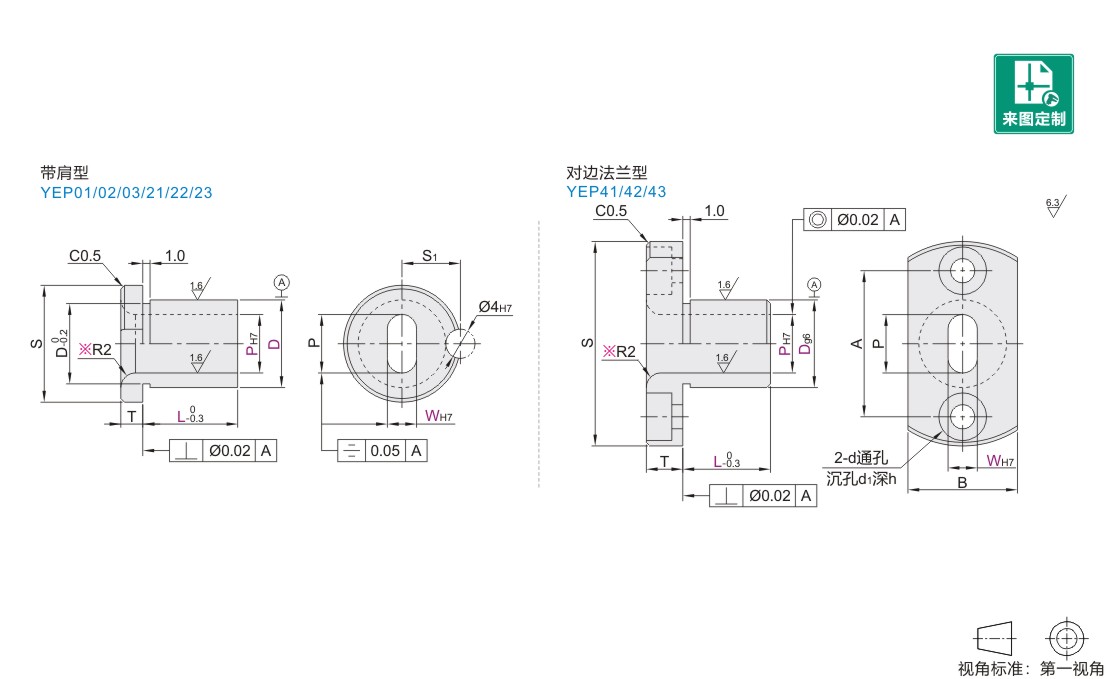

            参数图

            材质图

            参数图
            代码 类型 公差
            等级            		 材质 硬度 表面处理
            国标 相当
            YEP01 长圆孔型 带肩型 Dp6 9CrWMn SKS3 54～58HRC —
            YEP02 无电解镀镍
            YEP21 Dm6 —
            YEP22 无电解镀镍
            YEP41 对边法兰型 Dg6 —
            YEP42 无电解镀镍



            ※ 壁厚为2mm以下时为R0.5，即当(D-P)/2≤2，R=0.5。

            材质图



            选型表

            型号 D公差 最小单位0.01 最小单位1 带肩型 对边法兰型
            代码 D p6 m6 g6 P W L T S S1 T S A B d d1 h

            Dm6  YEP01
                       YEP02

                       YEP21
            Dm6  YEP22


                      YEP41
            Dg6  YEP42

            		 10 +0.024
            +0.015            		 +0.015
            +0.006            		 -0.005
            -0.014            		 4.00~8.00 3.00≤W<P 5~42
            L+T≤P×3            		 3 14 7 5 25 17 12 3.3 6.5 3.5
            12 +0.029
            +0.018            		 +0.018
            +0.007            		 -0.006
            -0.017            		 4.00~10.00 16 8 28 20 15
            16 8.00~14.00 20 10 36 26 22 4.5 8 4.5
            16S* — — — 6
            20 +0.035
            +0.022            		 +0.021
            +0.008            		 -0.007
            -0.020            		 10.00~18.00 3 26 13 40 30 25
            25 13.00~22.00 5 30 15 44 34 30
            30 16.00~25.00 35 17.5 8 56 42 35 6.6 11 6.5
            35 +0.042
            +0.026            		 +0.025
            +0.009            		 -0.009
            -0.025            		 18.00~25.00 40 20 60 46 40



            带*号规格仅适用YEP41/42。
