      图片仅供参考，请以已选的规格为准

        定位销用衬套 长圆孔型 定位止转型 单面切割型 无肩型 带肩型 P.L尺寸指定型 腰孔型 公差等级P（+0.03/+0.01） 无电解镀镍

        条件筛选：

        壁厚 标准型
        尺寸选择 P.L尺寸指定型
        种类筛选 定位销用衬套

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 13 项未选择

            代码

            参数选型

            公差等级

            材质

            硬度

            肩部

            表面处理

            适用定位销形状

            形状筛选

            定位销 无肩直杆球面形
            定位销 无肩直杆球面形
            定位销用衬套 长圆孔型
            定位销用衬套 长圆孔型

            产品选型

            D

            P

            4.00~27.00
            /0.01

            W

            3~26
            /0.01

            L

            5~20
            /1

            T

            技术图档

            3D预览

            可选加工参数

            产品问答

            材质图

            参数图

            材质图
            定位止转型 单面切割型 类型 公差 材质 硬度 表面处理
            无肩型 带肩型 无肩型 带肩型 国标 相当
            YEQ01 YEQ21 YEQ11 YEQ31 长圆孔型 P(+0.03/+0.01)
            W(+0.03/+0.01)            		 T10(A) SKS93 48～58HRC —
            YEQ05 YEQ25 YEQ13 YEQ33 54～58HRC 无电解镀镍
            YEQ02 YEQ22 YEQ12 — 0Cr18Ni9 SUS304 — —
            YEQ03 YEQ23 — YEQ32 9Cr18Mo SUS440C 48～53HRC
            YEQ06 YEQ26 YEQ15 YEQ35 P(H7)
            W(H7)            		 T10(A) SKS93 48～58HRC
            YEQ09 YEQ29 YEQ17 YEQ37 54～58HRC 无电解镀镍
            YEQ07 YEQ27 YEQ16 — 0Cr18Ni9 SUS304 — —
            YEQ08 YEQ28 — YEQ36 9Cr18Mo SUS440C 48～53HRC



            P/W H7公差
            3.00~6.00 +0.012
            0
            6.01~10.00 +0.015
            0
            10.01~18.00 +0.018
            0
            18.01~27.00 +0.021
            0



            ※ 壁厚为2mm以下(D-P)/2≤2时，R为0.5。

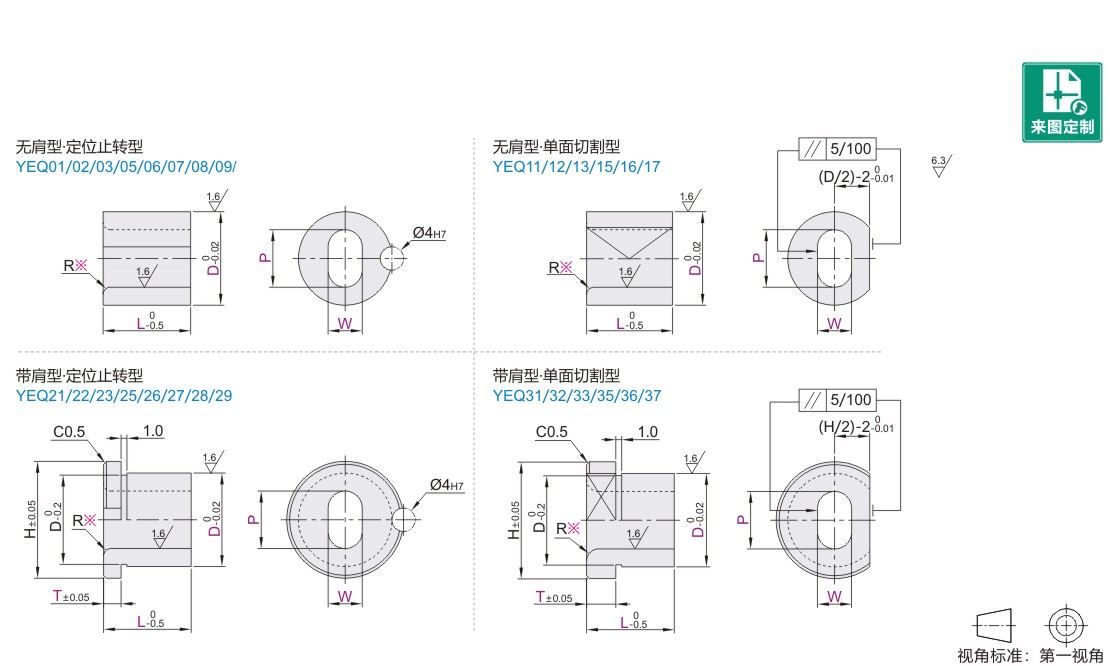

            参数图



            无肩型

            型号 最小单位0.01 最小单位0.01 最小单位1 R
            代码 D P W L
            定位止转型   单面切割型
               YEQ01       YEQ11
               YEQ02       YEQ12
               YEQ03       YEQ13
               YEQ05       YEQ15
               YEQ06       YEQ16
               YEQ07       YEQ17
               YEQ08
               YEQ09
            		 10 4.00～8.00 P>W
            (W≥3)            		 5～20 2
            12 4.00～10.00
            16 6.00～14.00
            20 10.00～18.00
            25 14.00～22.00
            30 20.00～27.00



            定位孔与腰形孔之间的壁厚需大于1mm以上({(D-W)/2}-2≥1)。
            仅材质SKS93(即YEQ01/05 /06/09/11/13/15/17)适用于D30规格。



            带肩型

            型号 最小单位0.01 最小单位0.01 最小单位1 T R H
            代码 D P W L
            定位止转型     单面切割型
                YEQ21        YEQ31
                YEQ22        YEQ32
                YEQ23        YEQ33
                YEQ25        YEQ35
                YEQ26        YEQ36
                YEQ27        YEQ37
                YEQ28
                YEQ29
            		 8 4.00～6.00 P>W
            (W≥3)            		 10～20 2
            3
            4
            5            		 2 D+4
            10 4.00～8.00
            12 4.00～10.00
            16 6.00～14.00
            20 10.00～18.00
            25 14.00～22.00



            定位孔与腰形孔之间的壁厚需大于1mm以上({(H-W)/2}-2≥1)。
