医疗定位销直杆球面型直杆锥型标准型内螺纹型镀硬铬直杆型无肩型圆型

条件筛选：

形状直杆形

公差选择公差选择型

导入表面形状圆形

肩部无肩型

种类筛选定位销

产品型号：

请先点击左下侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

PDF下载

3D图库

常规选型

图纸选型

型号：

型号筛选

未生成型号，还有 11 项未选择

代码

参数选型

安装侧端面形状

导入头部形状

材质

硬度

表面处理

产品选型

D公差

D

L

3.0~42.0

/0.1

E

0.2~10.0

/0.1

A

技术图档

3D预览

可选加工

材质图

参数图

材质图

直杆球面型		直杆锥型		材质		硬度	表面处理
标准型	内螺纹型	标准型	内螺纹型	国标	相当	硬度	表面处理
Y-KAK01	Y-KAK11	Y-KAK21	Y-KAK31	0Cr18Ni9	SUS304	—	—
Y-KAK02	Y-KAK12	Y-KAK22	Y-KAK32			镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
Y-KAK03	Y-KAK13	Y-KAK23	Y-KAK33			镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
Y-KAK04	Y-KAK14	Y-KAK24	Y-KAK34	9Cr18Mo	SUS440C	淬火硬度48~53HRC	—
Y-KAK05	Y-KAK15	Y-KAK25	Y-KAK35			淬火硬度48~53HRC,镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
Y-KAK06	Y-KAK16	Y-KAK26	Y-KAK36			淬火硬度48~53HRC,镀层硬度850HV~	镀硬铬,镀层厚度5~8μm

公差选择

D	M	P	G	H
D	m6	p6	g6	h7
1~3	+0.008 +0.002	+0.012 +0.006	-0.002 -0.008	0 -0.010
4~6	+0.012 +0.004	+0.020 +0.012	-0.004 -0.012	0 -0.012
8~10	+0.015 +0.006	+0.024 +0.015	-0.005 -0.014	0 -0.015

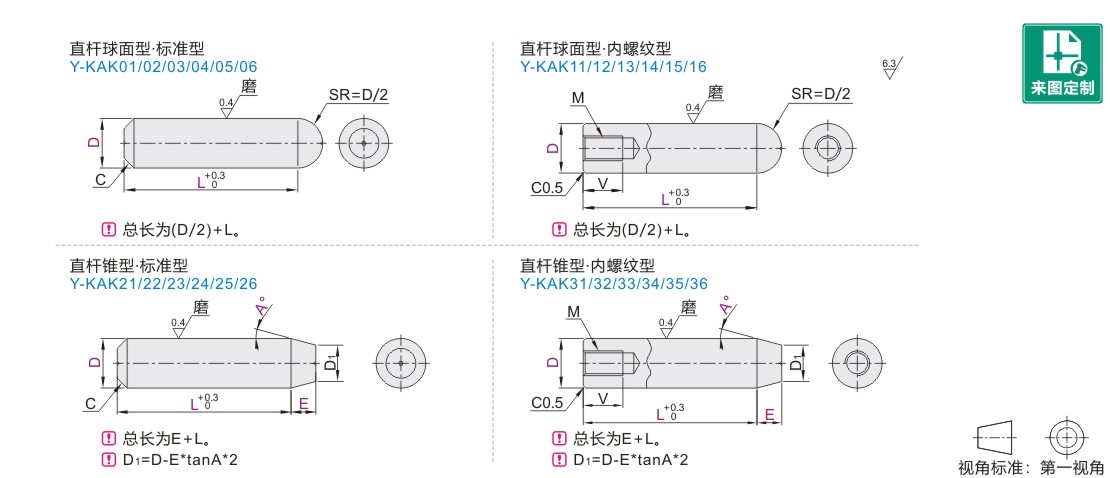

参数图

直杆球面型·标准型

型号			L 最小单位0.1	C
代码	D公差	D
Y-KAK01 Y-KAK02 Y-KAK03 Y-KAK04 Y-KAK05 Y-KAK06	M(m6) P(p6) G(g6) H(h7)	1	3.0~12.0	0.1
		2	3.0~25.0	0.5
		3
		4		1
		5	4.0~42.0
		6
		8	5.0~42.0	1.5
		10		2

直杆锥型·标准型

型号			L 最小单位0.1	E 最小单位0.1	A 选择	C
代码	D公差	D
Y-KAK21 Y-KAK22 Y-KAK23 Y-KAK24 Y-KAK25 Y-KAK26	M(m6) P(p6) G(g6) H(h7)	1	3.0~12.0	0.2~1.5	15 30 45 60	0.1
		2	3.0~25.0	0.5~3.5		0.5
		3		0.5~5.5
		4		0.5~7.0		1
		5	4.0~42.0	0.5~9.0
		6		0.5~10.0
		8	5.0~42.0			1.5
		10				2
