        医疗 直杆型负公差定位销 倒角C型·h7/一端内螺纹型·h7

        品牌名称：

        怡合达

        条件筛选：

        产品名称 直杆型定位销
        公差 负公差
        端部形状 倒角C形
        种类筛选 销类

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 公差 材质 硬度
            国标 相当
            Y-KCF62-h7 倒角C型 — h7 0Cr18Ni9 SUS304 —
            Y-KCF64-h7 一端内螺纹型 带通气槽
            Y-KCF66-h7 无通气槽 9Cr18Mo SUS440C 45~50HRC

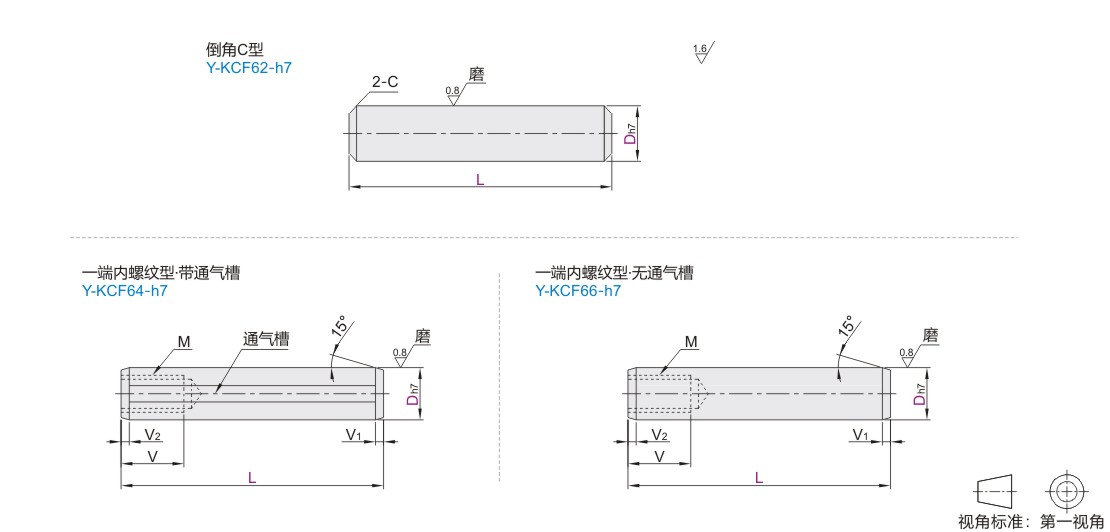

            参数图



            选型表



            一端内螺纹型·带通气槽/一端内螺纹型·无通气槽

            型号 h7 L M V V1 V2
            代码 D
            Y-KCF64-h7
            一端内螺纹型·带通气槽            		 4  0
            -0.012            		 8  10  12  15  20  25  30  35  40 2 4 2 0.5
            5     10  12  15  20  25  30  35  40  45 3 6
            6     10  12  15  20  25  30  35  40  45  50 4 ※8 2.5 1
            8  0
            -0.015            		     10  12  15  20  25  30  35  40  45  50 5 8 3
            10           12  15  20  25  30  35  40  45  50 6 10 1.5
            12  0
            -0.018            		                       20  25  30  35  40  45  50
            13                             25  30  35  40  45  50  60  70  80
            16                                         35  40  45  50  60  70  80 8 12 4 2
            20  0
            -0.021            		                                                     45  50  60  70  80 10 15
            Y-KCF66-h7
            一端内螺纹型·无通气槽            		 4  0
            -0.012
            		 8  10  12  15  20  25  30  35  40 2 4 1 0.2
            5     10  12  15  20  25  30 3 6 1.5 0.3
            6           12  15  20  25  30  35  40  45  50 4 8 2 0.5
            8  0
            -0.015            		           12  15  20  25  30  35  40  45  50 5 2.5
            10           12  15  20  25  30  35  40  45  50 6 10 1
            12  0
            -0.018            		                                   30  35  40  45  50
            13                             25  30  35  40  45  50  60  70  80
            16                                         35  40  45  50  60  70  80 8 12 3 2
            20  0
            -0.021            		                                                     45  50  60  70  80 10 15



            ※当D=6、L=10时，V=6。



            倒角C型

            型号 h7 L C
            代码 D
            Y-KCF62-h7 2    0
              -0.010            		   6  8  10  12  15  20 0.3
            3   6  8  10  12  15  20
            4    0
              -0.012            		   6  8  10  12  15  20  30
            5       8  10  12  15  20  30 0.5
            6       8  10  12  15  20  30  35  40
            8    0
              -0.015            		                 12  15  20  30  35  40  50
