        医疗 直杆型正公差定位销 一端内螺纹型 带通气槽型·正公差/m6

        品牌名称：

        怡合达

        条件筛选：

        产品名称 直杆型定位销
        公差 正公差
        端部形状 倒角C形
        端部特征 一端内螺纹带通气槽型
        种类筛选 销类

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 公差 材质 硬度
            国标 相当
            Y-KCF41 一端
            内螺纹型            		 带通气槽型 +0.010
            +0.005            		 GCr15 SUJ2 50~55HRC
            Y-KCF42 0Cr18Ni9 SUS304 —
            Y-KCF46-m6 m6 GCr15 SUJ2 50~55HRC

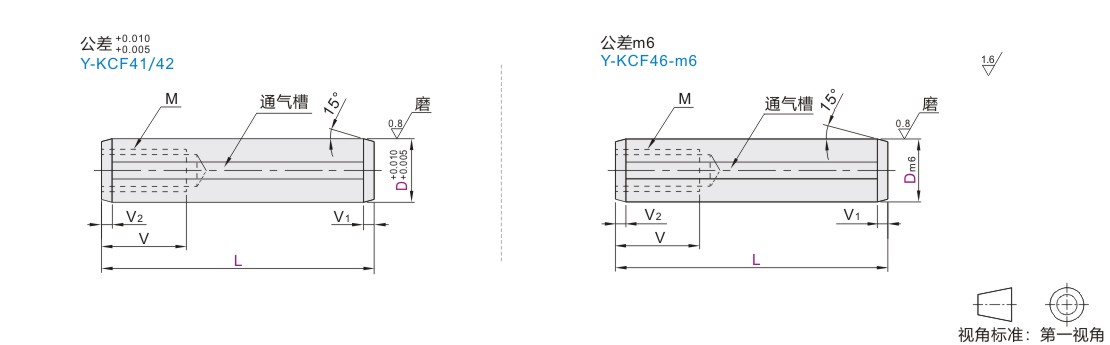

            参数图



            选型表



            公差+0.010/+0.005

            型号
            		 D公差
            		 L
            		 M
            		 V
            		 V1
            		 V2
            代码 D
            (SUJ2)
            Y-KCF41            		 5 +0.010
            +0.005            		 10  15  20  25  30  35  40 3 6 2.0 0.5
            6 10  15  20  25  30  35  40        50  60  70 4 *8 2.5
            8       15  20  25  30  35  40  45  50  60  70  80 5 8 1.0
            10       15  20  25  30  35  40  45  50  60  70  80 6 10 3.0
            12             20  25  30  35  40  45  50  60  70  80
            13                   25  30  35  40  45  50  60  70  80 8 15
            16                   25  30  35  40  45  50  60  70  80 3.5 1.5
            (SUS304)
            Y-KCF42            		 5 +0.010
            +0.005            		 10  15  20  25  30  35  40 3 6 2.0 0.5
            6 10  15  20  25  30  35  40  45  50 4 *8 2.5
            8       15  20  25  30  35  40  45  50  60  70  80 5 8



            D5、D6的L尺寸为10时，螺纹底孔可能会贯通。     *仅D=6、L= 10时，V=6



            公差m6

            型号
            		 m6
            		 L
            		 M
            		 V
            		 V1
            		 V2
            代码 D
            (SUJ2)
            Y-KCF46-m6            		 4 +0.012
            +0.004            		   8  10  12  15  20  25  30  35  40 2 4 1.5 0.5
            5       10  12  15  20  25  30  35  40  45 3 6 2.0
            6       10  12  15  20  25  30  35  40  45  50 4 *8 2.5
            8 +0.015
            +0.006            		       10  12  15  20  25  30  35  40  45  50  60  70  80 5 8 1.0
            10             12  15  20  25  30  35  40  45  50  60  70  80 6 10 3.0
            12 +0.018
            +0.007            		                         20  25  30  35  40  45  50  60  70  80 1.5
            13                               25  30  35  40  45  50  60  70  80 8 15
            16                                           35  40  45  50  60  70  80 3.5 2.0
            20 +0.021
            +0.008            		                                                       45  50  60  70  80 10 18



            D5、D6的L尺寸为10时，螺纹底孔可能会贯通。     *仅D=6、L= 10时，V=6
