        医疗 直杆型负公差定位销 标准型·h7/g6/一端R型一端锥角型·h7

        品牌名称：

        怡合达

        条件筛选：

        公差 负公差
        端部特征 端部无加工
        种类筛选 销类

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码

            		 类型

            		 公差

            		 材质
            		 硬度
            国标 相当
            Y-KCF51-h7 标准型 h7 GCr15 SUJ2 56 HRC~
            Y-KCF52-h7 0Cr18 Ni9 SUS304 —
            Y-KCF53-h7 9Cr18 Mo SUS440C 45~50 HRC
            Y-KCF55-g6 g6 0Cr18 Ni9 SUS304 —
            Y-KCF56-h7 一端R型一端锥角型 h7 0Cr18 Ni9 SUS304 —

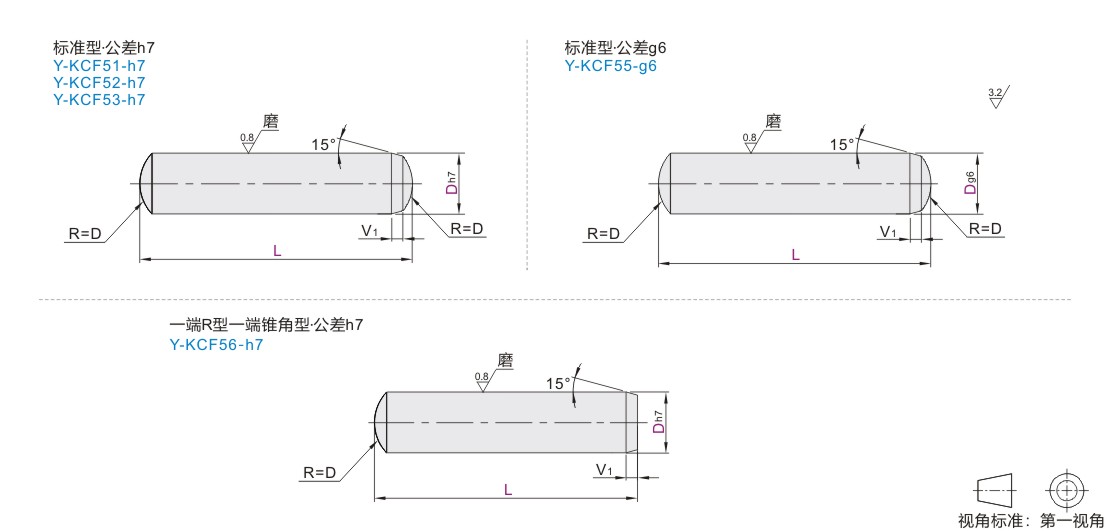

            参数图



            选型表



            标准型·公差h7/一端R型一端锥角型·公差h7

            型号 h7 L V1
            代码 D
            (SUJ2)
            Y-KCF51-h7            		 2  0
            -0.01            		 6  8  10  12  15  20  25  30 1.5
            2.5 6  8  10  12  15  20  25  30  35  40        50
            3 6  8  10  12  15  20  25  30  35  40        50
            4  0
            -0.012            		     8  10  12  15  20  25  30  35  40  45  50  55 2
            5     8  10  12  15  20  25  30  35  40  45  50  55
            6     8  10  12  15  20  25  30  35  40  45  50  55  60 2.5
            8  0
            -0.015            		         10  12  15  20  25  30  35  40  45  50  55  60
            10                     15  20  25  30  35  40  45  50  55  60 3
            (SUS304)
            Y-KCF52-h7            		 1  0
            -0.01            		 5  6  8  10  12 1
            1.5 5  6  8  10
            2 5  6  8  10  12  15  18  20  25  30 1.5
            3     6  8  10  12  15  18  20  25  30  35
            4  0
            -0.012            		         8  10  12  15  18  20  25  30  35 2
            5         8  10  12  15  18  20  25  30  35
            6             10  12  15  18  20  25  30  35 2.5
            8  0
            -0.015            		                         15  18  20  25  30  35  40
            10                         15        20  25  30  35  40  45  50  55  60 3
            12  0
            -0.018            		                                                  30  35  40        50        60  70  80
            13                                                  30  35  40        50        60  70  80
            16                                                        35  40  45  50        60  70  80 4
            20  0
            -0.021            		                                                                     45  50        60  70  80
            (SUS440C)
            Y-KCF53-h7            		 1  0
            -0.01            		 5  6  8  10  12 0.2
            1.5 5  6  8  10
            2 5  6  8  10  12  15  20  25  30 1.5
            2.5     6  8  10  12  15  20  25  30  35  40  50
            3     6  8  10  12  15  20  25  30  35  40  50
            4         8  10  12  15  20  25  30  35  40  45  50  55 2
            5  0
            -0.012            		         8  10  12  15  20  25  30  35  40  45  50  55
            6         8  10  12  15  20  25  30  35  40  45  50  55  60 2.5
            8  0
            -0.015            		             10  12  15  20  25  30  35  40  45  50  55  60
            10                         15  20  25  30  35  40  45  50  55  60 3
            12  0
            -0.018            		                                           30  35  40        50         60  70  80
            13                                           30        40        50         60  70  80
            16                                                 35  40  45  50  55  60  70  80 4
            20  0
            -0.021            		                                                             45  50         60  70  80
            (SUS304)
            Y-KCF56-h7
            一端R型一端锥角型·公差h7
            		 1  0
            -0.01            		 5  6  8  10 0.4
            1.5 5  6  8  10 0.6
            2 5  6  8  10  12  15  18  20 1
            2.5     6  8  10  12  15
            3     6  8  10  12  15  18  20
            4  0
            -0.012            		         8  10  12  15  18  20 1.5
            5         8  10  12  15  18  20
            6             10  12  15  18  20 2
            8  0
            -0.015            		                         15  18  20



            标准型·公差g6

            型号
            		 g6
            		 L
            		 V1
            代码 D
            (SUS304)
            Y-KCF55-g6            		 2 -0.002
            -0.008            		   6  8  10  12  15  18  20  30 1.5
            3   6  8  10  12  15  18  20  30
            4 -0.004
            -0.012            		       8  10  12  15  18  20  30 2.0
            5       8  10  12  15  18  20  30  35
            6           10  12  15  18  20  30  35 2.5
            8 -0.005
            -0.014            		                        15  18  20  30  35  40
