直杆型正公差定位销 一端内螺纹型 标准型 带通气槽型 经济型 倒角C型 公差p6/m6
条件筛选：
产品名称 直杆型定位销
公差 正公差
端部形状 倒角C形
形状筛选 销类
种类筛选 销类
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 销售方式 | 类型 |
公差 | 材质 |
硬度 | ||||||||||
| PCS | 袋(100pcs/袋) | 国标 | 相当 | |||||||||||
| BLV41-p6 | — | 一端内 螺纹型 |
标准型 | p6 | GCr15 | SUJ2 | 45~50HRC | |||||||
| BLV42-p6 | 0Cr18Ni9 | SUS304 | — | |||||||||||
| BLV43-p6 | 9Cr18Mo | SUS440C | 45～50HRC | |||||||||||
| BLV51 | 带通气 槽型 |
+0.010 +0.005 |
GCr15 | SUJ2 | 58HRC~ | |||||||||
| BLV52 | 0Cr18Ni9 | SUS304 | — | |||||||||||
| BLV55 | 9Cr18Mo | SUS440C | 56HRC~ | |||||||||||
| BLV61-m6 | PACK-BLV61-m6 | m6 | GCr15 | SUJ2 | 45~50HRC | |||||||||
| BLV62-m6 | — | 0Cr18Ni9 | SUS304 | — | ||||||||||
| BLV71-p6 | p6 | GCr15 | SUJ2 | 45~50HRC | ||||||||||
| BLV72-p6 | 0Cr18Ni9 | SUS304 | — | |||||||||||
| BLV53 | 经济型 | +0.010 +0.005 |
45 | S45C | 35~45HRC | |||||||||
由于产品批次不同，倒角尺寸大小存在偏差，不影响功能。 D5、D6的L尺寸为10时，螺纹底孔可能会贯通。 *仅D=6、L=10时，V=6 当L-V≤4时，螺纹底孔可能会贯穿。

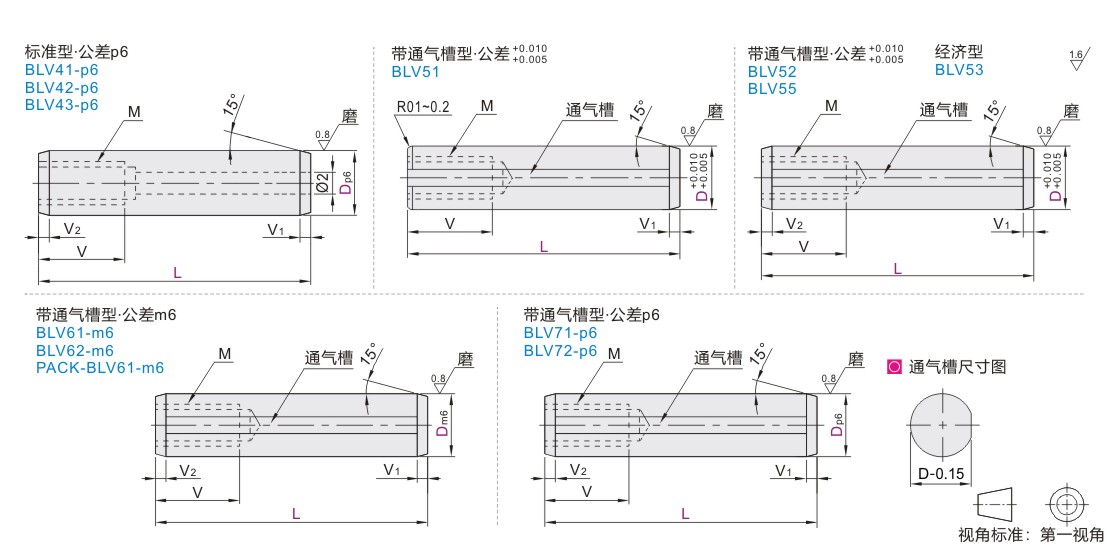

参数图
选型表
| 型号 | p6 | L | M | V | V1 | V2 | |
| 代码 | D | ||||||
| 标准型·公差p6 BLV41-p6 BLV42-p6 BLV43-p6 |
6 | +0.020 +0.012 |
10 15 20 25 30 35 | 4 | *8 | 2 | 0.5 |
| 8 | +0.024 +0.015 |
10 15 20 25 30 35 40 | 5 | 8 | 1 | ||
| 10 | 15 20 25 30 35 40 45 | 6 | 10 | 2.5 | |||
| 12 | +0.029 +0.018 |
15 20 25 30 35 40 45 50 | |||||
| 带通气槽型·公差p6 BLV71-p6 BLV72-p6 |
5 | +0.020 +0.012 |
10 15 20 25 30 35 40 45 | 3 | 6 | 2 | 1 |
| 6 | 10 15 20 25 30 35 40 45 50 | 4 | *8 | 2.5 | |||
| 8 | +0.024 +0.015 |
10 15 20 25 30 35 40 45 50 60 70 80 | 5 | 8 | |||
| 10 | 15 20 25 30 35 40 45 50 60 70 80 | 6 | 10 | 3 | |||
| 12 | +0.029 +0.018 |
20 25 30 35 40 45 50 60 70 80 | 1.5 | ||||
| 13 | 25 30 35 40 45 50 60 70 80 | 8 | 15 | ||||
| 16 | 35 40 45 50 60 70 80 | 3.5 | |||||
| 20 | +0.035 +0.022 |
45 50 60 70 80 | 10 | 18 | |||
| 型号 | D公差 | L | M | V | V1 | V2 | |
| 代码 | D | ||||||
| +0.010 带通气槽型·公差+0.005 BLV52 |
5 | +0.010 +0.005 |
10 15 20 25 30 35 40 | 3 | 6 | 2 | 0.5 |
| 6 | 10 15 20 25 30 35 40 45 50 | 4 | *8 | 2.5 | |||
| 8 | 15 20 25 30 35 40 45 50 60 70 80 | 5 | 8 | ||||
| +0.010 带通气槽型/经济型·公差+0.005 BLV51 BLV53 |
5 | +0.010 +0.005 |
10 15 20 25 30 35 40 | 3 | 6 | 2 | 0.5 |
| 6 | 10 15 20 25 30 35 40 50 60 70 | 4 | *8 | 2.5 | |||
| 8 | 15 20 25 30 35 40 45 50 60 70 80 | 5 | 8 | 1 | |||
| 10 | 15 20 25 30 35 40 45 50 60 70 80 | 6 | 10 | 3 | |||
| 12 | 20 25 30 35 40 45 50 60 70 80 | ||||||
| 13 | 25 30 35 40 45 50 60 70 80 | 8 | 15 | ||||
| 16 | 25 30 35 40 45 50 60 70 80 | 3.5 | 1.5 | ||||
| +0.010 带通气槽型·公差+0.005 BLV55 |
4 | +0.010 +0.005 |
8 10 12 15 20 25 30 35 40 | 2 | 4 | 1.5 | 0.5 |
| 5 | 10 12 15 20 | 3 | 6 | ||||
| 6 | 12 15 20 25 30 | 4 | 8 | 2 | |||
| 8 | 12 15 20 25 30 35 40 | 5 | 10 | 1 | |||
| 10 | 20 25 30 35 40 45 50 60 | 6 | 2.5 | ||||
| 12 | 30 40 50 60 | ||||||
| 13 | 30 40 50 60 70 80 | 8 | 15 | ||||
| 16 | 35 40 45 50 60 70 80 | 3.5 | 2 | ||||
| 20 | 45 50 60 70 80 | 10 | 18 | ||||
带通气槽型·公差m6
| 型号 |
m6 | L | M | V | V1 | V2 | ||||||||||||||
| 代码 | D | |||||||||||||||||||
| BLV61-m6 BLV62-m6 （PCS） PACK-BLV61-m6 （100pcs/袋） |
4 | +0.012 +0.004 |
8 10 12 15 20 25 30 35 40 | 2 | 4 | 1.5 | 0.5 | |||||||||||||
| 5 | 10 12 15 20 25 30 35 40 45 | 3 | 6 | 2 | ||||||||||||||||
| 6 | 10 12 15 20 25 30 35 40 45 50 | 4 | *8 | 2.5 | ||||||||||||||||
| 8 | +0.015 +0.006 |
10 12 15 20 25 30 35 40 45 50 60 70 80 | 5 | 8 | 1 | |||||||||||||||
| 10 | 12 15 20 25 30 35 40 45 50 60 70 80 | 6 | 10 | 3 | ||||||||||||||||
| 12 | +0.018 +0.007 |
20 25 30 35 40 45 50 60 70 80 | 1.5 | |||||||||||||||||
| 13 | 25 30 35 40 45 50 60 70 80 | 8 | 15 | |||||||||||||||||
| 16 | 35 40 45 50 60 70 80 | 3.5 | 2 | |||||||||||||||||
| 20 | +0.021 +0.008 |
45 50 60 70 80 | 10 | 18 | ||||||||||||||||
-
