直杆型负公差定位销 标准型 一端R型一端锥角型 公差h7/g6
条件筛选：
产品名称 直杆型定位销
公差 负公差
端部特征 端部无加工
形状筛选 销类
种类筛选 销类
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 销售方式 | 类型 |
公差 | 材质 | 硬度 | ||||||||||||||
| PCS | 袋(100pcs/袋) | 国标 | 相当 | |||||||||||||||
| BLW51-h7 | PACK-BLW51-h7 | 标准型 | h7 | GCr15 | SUJ2 | 56HRC~ | ||||||||||||
| BLW52-h7 | — | 0Cr18Ni9 | SUS304 | — | ||||||||||||||
| BLW53-h7 | PACK-BLW53-h7 | 9Cr18Mo | SUS440C | 45~50HRC | ||||||||||||||
| BLF06-g6 | PACK-BLF06-g6 | g6 | GCr15 | SUJ2 | 56HRC~ | |||||||||||||
| BLW62-g6 | — | 0Cr18Ni9 | SUS304 | — | ||||||||||||||
| BLW54-h7 | 一端R型 一端锥角型 |
h7 | 0Cr18Ni9 | SUS304 | — | |||||||||||||
| BLW55-h7 | PACK-BLW55-h7 | 9Cr18Mo | SUS440C | 45～50HRC | ||||||||||||||
| BLW63-g6 | — | g6 | GCr15 | SUJ2 | 56HRC~ | |||||||||||||
| BLW64-g6 | 0Cr18Ni9 | SUS304 | — | |||||||||||||||
| BLW65-g6 | 9Cr18Mo | SUS440C | 56HRC~ | |||||||||||||||
由于产品批次不同，倒角尺寸大小存在偏差，不影响功能。
参数图
选型表
| 型号 | h7 | L | V1 |
|
| 代码 | D | |||
| (标准型·公差h7) BLW51-h7 BLW53-h7 （PCS） PACK-BLW51-h7 PACK-BLW53-h7 （100pcs/袋） |
2 | 0 -0.010 |
5* 6 8 10 12 15 20 25 30 | 1.5 |
| 2.5 | 6 8 10 12 15 20 25 30 35 40 50 | |||
| 3 | 6 8 10 12 15 20 25 30 35 40 50 | |||
| 4 | 0 -0.012 |
8 10 12 15 20 25 30 35 40 45 50 55 | 2.0 | |
| 5 | 8 10 12 15 20 25 30 35 40 45 50 55 | |||
| 6 | 8 10 12 15 20 25 30 35 40 45 50 55 60 | 2.5 | ||
| 8 | 0 -0.015 |
10 12 15 20 25 30 35 40 45 50 55 60 | ||
| 10 | 15 20 25 30 35 40 45 50 55 60 | 3.0 | ||
| BLW53-h7 | 1 | 0 -0.010 |
5 6 8 10 12 | 0.2 |
| 1.5 | 5 6 8 10 | |||
| 12 | 0 -0.018 |
30 35 40 50 60 70 80 | 3.0 | |
| 13 | 30 40 50 60 70 80 | |||
| 16 | 35 40 45 50 55 60 70 80 | 4.0 | ||
| 20 | 0 -0.021 |
45 50 60 70 80 | ||
| (一端R型一端锥角型公差h7) BLW54-h7 |
1 | 0 -0.010 |
5 6 8 10 | 0.4 |
| 1.5 | 5 6 8 10 | 0.6 | ||
| 2 | 5 6 8 10 12 15 18 20 | 1.0 | ||
| 2.5 | 6 8 10 12 15 | |||
| 3 | 6 8 10 12 15 18 20 | |||
| 4 | 0 -0.012 |
8 10 12 15 18 20 | 1.5 | |
| 5 | 8 10 12 15 18 20 | |||
| 6 | 10 12 15 18 20 | 2.0 | ||
| 8 | 0 -0.015 |
15 18 20 | ||
| BLW55-h7 （PCS） PACK-BLW55-h7 （100pcs/袋） |
1 | 0 -0.010 |
5 6 8 10 | 0.4 |
| 1.5 | 5 6 8 10 | 0.6 | ||
| 2 | 5 6 8 10 12 15 20 | 1.0 | ||
| 2.5 | 6 8 10 12 15 20 25 30 | |||
| 3 | 6 8 10 12 15 20 25 30 35 40 | |||
| 4 | 0 -0.012 |
8 10 12 15 20 25 30 35 40 45 50 | 1.5 | |
| 5 | 8 10 12 15 20 25 30 35 40 45 50 | |||
| 6 | 8 10 12 15 20 25 30 35 40 45 50 55 60 | 2.0 | ||
| 8 | 0 -0.015 |
10 15 20 25 30 35 40 50 60 | ||
| 10 | 15 20 25 30 35 40 50 60 | 2.5 | ||
带*仅适用BLW53-h7/PACK-BLW53-h7规格。

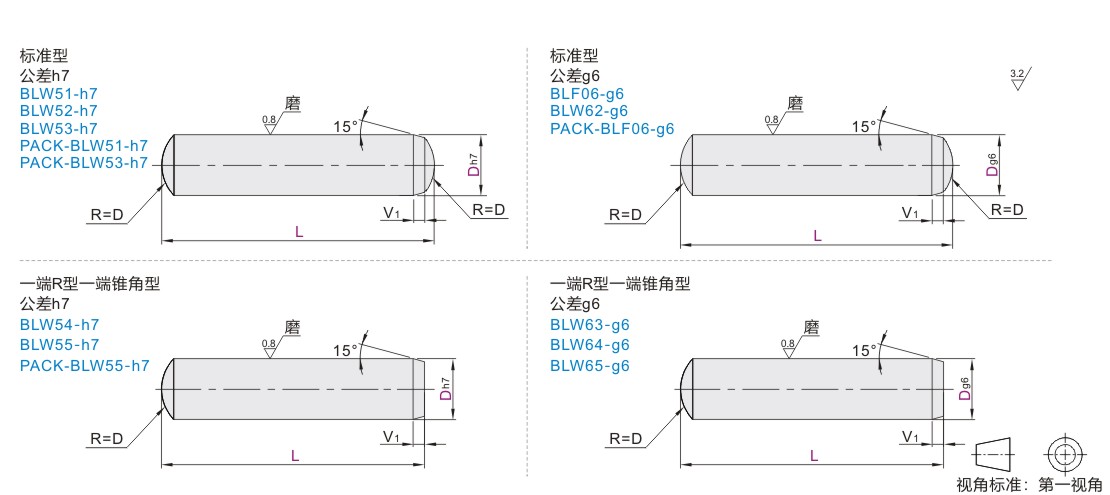

标准型·公差h7/g6
| 型号 | h7 | g6 | L |
V1 | |||
| 代码 | D | ||||||
| BLW52-h7 BLF06-g6 BLW62-g6 （PCS） PACK-BLF06-g6 （100pcs/袋） |
2 | 0 -0.010 |
-0.002 -0.008 |
5* 6 8 10 12 15 18 20 25* 30 | 1.5 | ||
| 3 | 6 8 10 12 15 18 20 25* 30 35* | ||||||
| 4 | 0 -0.012 |
-0.004 -0.012 |
8 10 12 15 18 20 25* 30 35* | 2.0 | |||
| 5 | 8 10 12 15 18 20 25* 30 35 | ||||||
| 6 | 10 12 15 18 20 25* 30 35 | 2.5 | |||||
| 8 | 0 -0.015 |
-0.005 -0.014 |
15 18 20 25* 30 35 40 | ||||
| BLW52-h7 | 1 | 0 -0.010 |
— | 5 6 8 10 12 | 1.0 | ||
| 1.5 | 5 6 8 10 | ||||||
| 10 | 0 -0.015 |
15 20 25 30 35 40 45 50 55 60 | 3.0 | ||||
| 12 | 0 -0.018 |
30 35 40 50 60 70 80 | |||||
| 13 | 30 40 50 60 70 80 | ||||||
| 16 | 35 40 45 50 60 70 80 | 4.0 | |||||
| 20 | 0 -0.021 |
45 50 60 70 80 | |||||
带*仅适用BLW52-h7规格。
一端R型一端锥角型·公差g6
| 型号 | g6 | L | V1 | |||||||||||||||||||
| 代码 | D | |||||||||||||||||||||
| BLW63-g6 BLW64-g6 BLW65-g6 |
2 | -0.002 -0.008 |
6 8 10 12 15 | 1.0 | ||||||||||||||||||
| 3 | 6 8 10 12 15 20 | |||||||||||||||||||||
| 4 | -0.004 -0.012 |
8 10 12 15 20 | 1.5 | |||||||||||||||||||
| 5 | 8 10 12 15 20 | |||||||||||||||||||||
| 6 | 10 12 15 20 | 2.0 | ||||||||||||||||||||
| 8 | -0.005 -0.014 |
15 20 | ||||||||||||||||||||
-
