直杆型负公差定位销倒角C型一端内螺纹型公差h7/g6

条件筛选：

性价比标准型

种类筛选销类

销售方式 PCS

产品名称直杆型定位销

端部形状倒角C形

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

3D图库

技术图档

全部型号

3D预览

材质图

参数图

材质图

销售方式		类型		公差	材质		硬度
PCS	袋(100pcs/袋)	类型		公差	国标	相当	硬度
BLW81-h7	PACK-BLW81-h7	倒角C型	一	h7	GCr15	SUJ2	56HRC~
BLW82-h7	PACK-BLW82-h7				0Cr18Ni9	SUS304	一
BLW83-h7	一				9Cr18Mo	SUS440C	56HRC~
BLW84-h7	一				Ti6AI4V	TC4	一
BLX01-h7	PACK-BLX01-h7	一端内螺纹型	带通气槽		GCr15	SUJ2	45~55HRC
BLX02-h7	一				0Cr18Ni9	SUS304	一
BLX06-h7					9Cr18Mo	SUS440C	45~50HRC
BLX07-g6				g6	GCr15	SUJ2
BLX08-g6				g6	9Cr18Mo	SUS440C
BLX05-h7			无通气槽	h7	9Cr18Mo	SUS440C	40~50HRC

由于产品批次不同，倒角尺寸大小存在偏差，不影响功能。

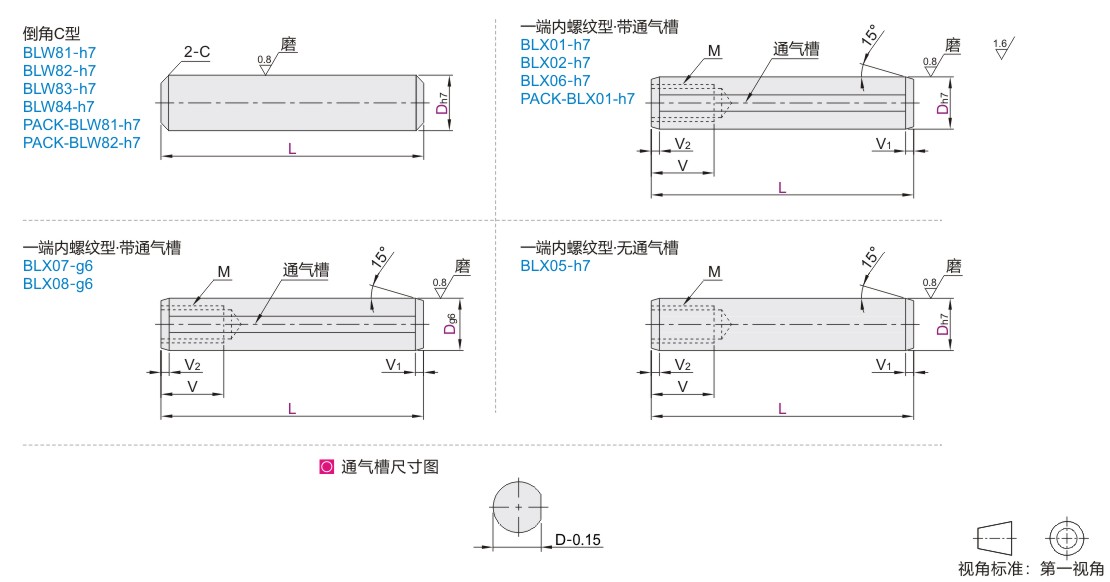

参数图

倒角C型

型号		h7	L	C
代码	D
BLW81-h7 BLW82-h7 BLW83-h7 BLW84-h7 PACK-BLW81-h7 PACK-BLW82-h7 (100pcs/袋)	2	0 -0.010	5* 6 8 10 12 15 20 25*	0.3
	3		6 8 10 12 15 20 25*
	4	0 -0.012	*6 8 10 12 15 20 25 30**
	5		*8 10 12 15 20 25 30**	0.5
	6		*8 10 12 15 20 25 30 35 40**
	8	0 -0.015	*12 15 20 25 30 35 40 50**
BLW81-h7 (PCS) PACK-BLW81-h7 (100pcs/袋)	1	0 -0.010	5 6 8 10 12	0.2
	1.5		5 6 8 10
	10	0 -0.015	15 20 25 30 35 40 45 50 55 60	2.0
	12	0 -0.018	30 35 40 50 60 70 80
	13		30 40 50 60 70 80
	16		35 40 45 50 60 70 80	3.0
	20	0 -0.021	45 50 60 70 80

带*的规格仅适用BLW81-h7/PACK-BLW81-h7。

一端内螺纹型·带通气槽

型号		h7	L	M	V	V1	V2
代码	D
BLX01-h7 BLX02-h7 (PCS) PACK-BLX01-h7 (100pcs/袋)	4	0 -0.012	8 10 12 15 20 25 30 35 40	2	4	2.0	0.5
	5		10 12 15 20 25 30 35 40 45	3	6
	6		10 12 15 20 25 30 35 40 45 50	4	※8	2.5	1.0
	8	0 -0.015	10 12 15 20 25 30 35 40 45 50	5	8	3.0
	10		12 15 20 25 30 35 40 45 50	6	10		1.5
	12	0 -0.018	20 25 30 35 40 45 50
	13		25 30 35 40 45 50 60 70 80
	16		35 40 45 50 60 70 80	8	12	4.0	2.0
	20	0 -0.021	45 50 60 70 80	10	15

※当D=6、L=10时， V=6。

一端内螺纹型·带通气槽

型号		h7	L	M	V	V1	V2
代码	D
BLX06-h7	5	0 -0.012	10 15 20	3	6	1.5	0.3
	6		10 15 20 25 30	4	8	2
	8	0 -0.015	15 20 25 30 35 40	5			0.5
	10		30 35 40 45	6	10	2.5

一端内螺纹型·带通气槽

型号		g6	L	M	V	V1	V2
代码	D
BLX07-g6	5	-0.004 -0.012	10 15 20	3	6	1.5	0.3
	6		10 15 20 25 30	4	8	2
	8	-0.005 -0.014	15 20 25 30 35 40	5			0.5
	10		20 25 30 35 40	6	10	2.5
	12	-0.006 -0.017	30 35 40 45				1

一端内螺纹型·带通气槽

型号		g6	L	M	V	V1	V2
代码	D
BLX08-g6	5	-0.004 -0.012	10 15 20	3	6	1.5	0.3
	6		10 15 20 25 30	4	8	2
	8	-0.005 -0.014	15 20 25 30 40	5			0.5
	10		20 25 30 40	6	10	2.5

一端内螺纹型 ·无通气槽

型号		h7	L	M	V	V1	V2
代码	D
BLX05-h7	4	0 -0.012	8 10 12 15 20 25 30 35 40	2	4	1.0	0.2
	5		10 12 15 20 25 30	3	6	1.5	0.3
	6		12 15 20 25 30 35 40 45 50	4	8	2.0	0.5
	8	0 -0.015	12 15 20 25 30 35 40 45 50	5		2.5
	10		12 15 20 25 30 35 40 45 50	6	10		1.0
	12	0 -0.018	30 35 40 45 50
	13		25 30 35 40 45 50 60 70 80
	16		35 40 45 50 60 70 80	8	12	3.0	2.0
	20	0 -0.021	45 50 60 70 80	10	15
