图片仅供参考，请以已选的规格为准
定位销 大头/小头锥角型 带肩型 肩部厚度指定型 标准型 内螺纹型 直杆型 圆型 多棱型 镀硬铬
条件筛选：
形状 大/小头可选择形
尺寸选择 肩部厚度指定型
导入侧端面形状 无
导入头部形状 锥角形
肩部 带肩型
种类筛选 定位销
形状筛选 定位销 大/小头 无肩锥角形
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 11 项未选择
代码
参数选型
安装侧端面形状
导入表面形状
材质
硬度
表面处理
产品选型
D
P
1.00~20.00
/0.01
L
2~42
/1
B
2.0~30.0
/0.1
T
1.0~10.0
/0.5
技术图档
3D预览
可选加工参数
产品简介
产品问答
材质图
参数图
材质图
| 标准型 | 内螺纹型 | 外螺纹型 | 材质 | 硬度 | 表面处理 | ||||
| 圆型 | 多棱型 | 圆型 | 多棱型 | 圆型 | 多棱型 | 国标 | 相当 | ||
| YDY01 | YDY11 | YDY21 | YDY31 | YDY41 | YDY51 | 9CrWMn | SKS3 | 淬火硬度58~61HRC | — |
| YDY02 | YDY12 | YDY22 | YDY32 | YDY42 | YDY52 | 淬火硬度58~61HRC , 镀层硬度850HV~ |
镀硬铬 , 镀层厚度3~5μm | ||
| YDY05 | YDY15 | YDY25 | YDY35 | YDY45 | YDY55 | 0Cr18Ni9 | SUS304 | — | — |
| YDY06 | YDY16 | YDY26 | YDY36 | YDY46 | YDY56 | 镀层硬度850HV~ | 镀硬铬 , 镀层厚度5~8μm | ||
| YDY08 | YDY18 | YDY28 | YDY38 | YDY48 | YDY58 | 9Cr18Mo | SUS440C | 淬火硬度48~53HRC | — |
SUS440C材质的D部加工有识别槽。 P₁=P-E*tan15*2 工艺孔加工条件：D·P·L·B≥4且P₁>3。(工艺孔详细尺寸见产品简介)

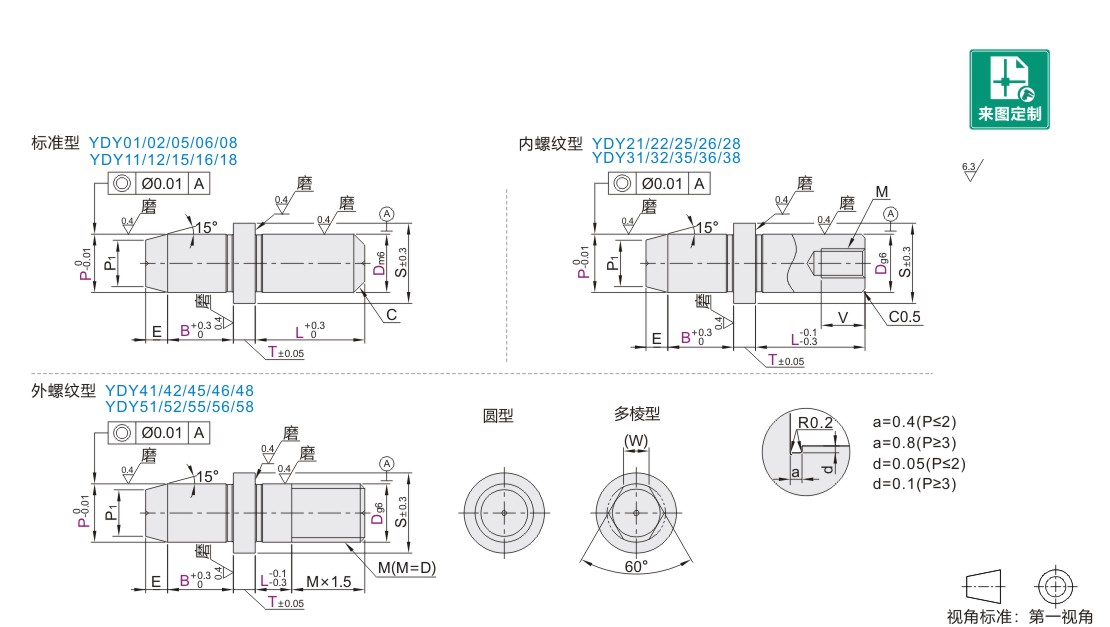

参数图
标准型
| 型号 | 最小单位0.01 | 最小单位1 | 最小单位0.1 | 最小单位0.5 | C | E | S | (W) | ||
| 代码 | Dm6 | P | L | B | T | |||||
| 圆型 多棱型 YDY01 YDY11 YDY02 YDY12 YDY05 YDY15 YDY06 YDY16 YDY08 YDY18 |
2 | +0.008 +0.002 |
1.00~2.00 | 2~6 | 2.0~10.0 | 1.0~10.0 | 0.5 | 0.5 | 7 | — |
| 3 | 2.00~4.00 | 3~8 | 1 | 8 | 1.0 | |||||
| 4 | +0.012 +0.004 |
2.00~5.00 | 4~10 | 1 | 9 | 1.2 | ||||
| 5 | 3.00~6.00 | 5~12 | 2.0~15.0 | 2 | 10 | 1.5 | ||||
| 6 | 4.00~7.00 | 5~15 | 11 | 1.8 | ||||||
| 8 | +0.015 +0.006 |
5.00~9.00 | 5~18 | 2.0~20.0 | 1.5 | 3 | 13 | 2.2 | ||
| 10 | 7.00~12.00 | 8~22 | 3.0~30.0 | 2 | 15 | 3 | ||||
| 12 | +0.018 +0.007 |
7.00~12.00 | 10~26 | 17 | 3.2 | |||||
| 13 | 8.00~13.00 | 13~28 | 5.0~30.0 | 4 | 18 | 3.5 | ||||
| 16 | 13.00~16.00 | 16~35 | 3 | 21 | 4 | |||||
| 20 | +0.021 +0.008 |
16.00~20.00 | 20~42 | 5 | 25 | 5.5 | ||||
内螺纹型
| 型号 | 最小单位0.01 | 最小单位1 | 最小单位0.1 | 最小单位0.5 | E | S | (W) | M | V | ||
| 代码 | Dg6 | P | L | B | T | ||||||
| 圆型 多棱型 YDY21 YDY31 YDY22 YDY32 YDY25 YDY35 YDY26 YDY36 YDY28 YDY38 |
5 | -0.004 -0.012 |
3.00~6.00 | 5~12 | 2.0~15.0 | 1.0~10.0 | 2 | 10 | 1.5 | M2 | 3 |
| 6 | 4.00~7.00 | 5~15 | 11 | 1.8 | M3 | 5 | |||||
| 8 | -0.005 -0.014 |
5.00~9.00 | 5~18 | 2.0~20.0 | 3 | 13 | 2.2 | M5 | 6 | ||
| 10 | 7.00~11.00 | 8~22 | 3.0~30.0 | 15 | 3 | ||||||
| 12 | -0.006 -0.017 |
7.00~12.00 | 10~26 | 17 | 3.2 | ||||||
| 13 | 8.00~13.00 | 13~28 | 5.0~30.0 | 4 | 18 | 3.5 | M8 | 10 | |||
| 16 | 13.00~16.00 | 16~35 | 21 | 4 | 12 | ||||||
| 20 | -0.007 -0.020 |
16.00~20.00 | 20~42 | 5 | 25 | 5.5 | |||||
外螺纹型
| 型号 | 最小单位0.01 | 最小单位1 | 最小单位0.1 | 最小单位0.5 | E | S | (W) | |||
| 代码 | Dg6 | P | L | B | T | |||||
| 圆型 多棱型 YDY41 YDY51 YDY42 YDY52 YDY45 YDY55 YDY46 YDY56 YDY48 YDY58 |
2 | -0.002 -0.008 |
1.00~2.00 | 2~4 | 2.0~10.0 | 1.0~10.0 | 0.5 | 7 | — | |
| 3 | 2.00~4.00 | 2~8 | 1 | 8 | 1.0 | |||||
| 4 | -0.004 -0.012 |
2.00~5.00 | 2~10 | 9 | 1.2 | |||||
| 5 | 3.00~6.00 | 3~12 | 2.0~15.0 | 2 | 10 | 1.5 | ||||
| 6 | 4.00~7.00 | 11 | 1.8 | |||||||
| 8 | -0.005 -0.014 |
5.00~9.00 | 5~12 | 2.0~20.0 | 3 | 13 | 2.2 | |||
| 10 | 7.00~12.00 | 5~17 | 3.0~30.0 | 15 | 3 | |||||
| 12 | -0.006 -0.017 |
7.00~12.00 | 8~17 | 17 | 3.2 | |||||
| 16 | 13.00~16.00 | 8~22 | 5.0~30.0 | 4 | 21 | 4 | ||||
| 20 | -0.007 -0.020 |
16.00~20.00 | 10~22 | 5 | 25 | 5.5 | ||||
-
