        定位销 大头/小头锥角型 带肩型 标准型 P尺寸选择型 直杆型 圆型 多棱型 公差等级Dm6/Dg6 镀硬铬 无肩型

        条件筛选：

        形状 大/小头可选择形
        尺寸选择 P尺寸选择型
        安装侧端面形状 直杆型
        导入侧端面形状 无
        导入头部形状 锥角形
        肩部 带肩型
        种类筛选 定位销
        形状筛选 定位销 大/小头 无肩锥角形

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            可选加工参数

            产品简介

            产品问答

            材质图

            参数图

            材质图
            P尺寸选择型 公差
            等级            		 材质 硬度 表面处理
            圆型 多棱型 国标 相当
            YDP01 YDP11 Dm6 9CrWMn SKS3 淬火硬度58~61HRC —
            YDP02 YDP12 淬火硬度58~61HRC ,镀层硬度850HV ~ 镀硬铬 , 镀层厚度3~5μm
            YDP05 YDP15 0Cr18 Ni9 SUS304 — —
            YDP08 YDP18 9Cr18Mo SUS440C 淬火硬度48~53HRC
            YDP10 YDP20 Dg6 GCr15 SUJ2 淬火硬度HRC56~ , 镀层硬度850HV~ 镀硬铬 , 镀层厚度3~5μm



            P尺寸公差表

            P g6
            2~3 -0.002
            -0.008
            4~6 -0.004
            -0.012
            8~10 -0.005
            -0.014
            12~16 -0.006
            -0.017
            20  -0.007
            -0.020



            SUS440C材质的D部加工有识别槽。
             工艺孔加工条件：D·P·L·B≥4且P₁＞3。(工艺孔详细尺寸见产品简介)
            P₁=P-E*tan15*2
            可选加工详见下表。

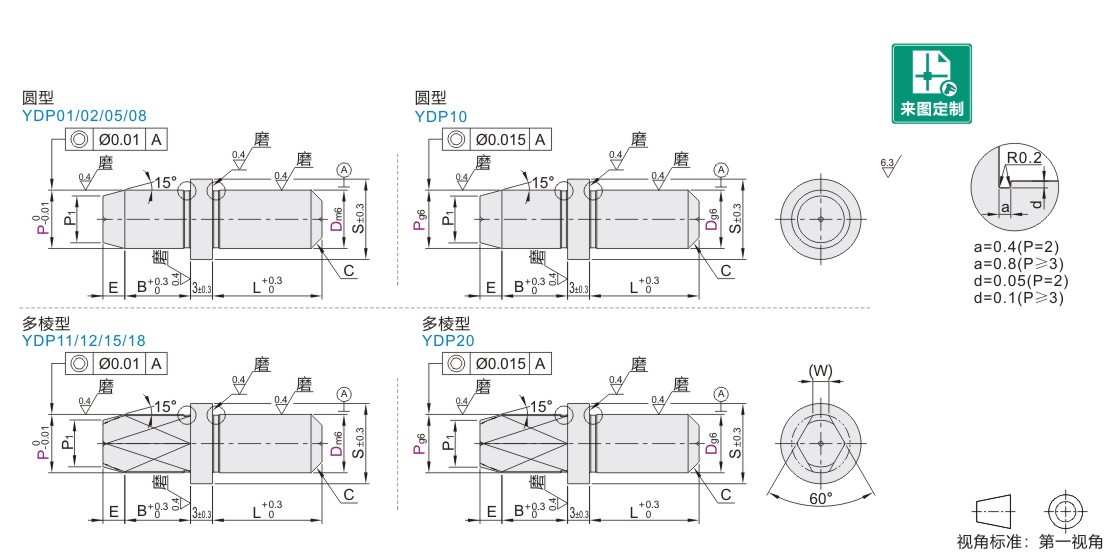

            参数图



            选型表

            型号 D公差 P L B C E S (W)
            代码 D m6 g6
               圆型         多棱型
              Dm6          Dm6
            YDP01      YDP11
            YDP02      YDP12
            YDP05      YDP15
            YDP08      YDP18
               Dg6        Dg6
            YDP10    YDP20
            		 2 +0.008
            +0.002            		 -0.002
            -0.008            		 2 4 2 0.5 0.5 6 —
            3 2  3  4 5 1 1.0
            4 +0.012
            +0.004            		 -0.004
            -0.012            		 2  3  4  5 3 1 1.2
            5      3  4  5  6 10 5 2 8 1.5
            6           4  5  6 1.8
            8 +0.015
            +0.006            		 -0.005
            -0.014            		                5  6  8 15 6 1.5 3 11 2.2
            10                     6  8  10 8 2 13 3
            12 +0.018
            +0.007            		 -0.006
            -0.017            		                     6  8  10  12 15 3.2
            13                           8  10  12  13 22 4 16 3.5
            16                                       12  13  14  15  16 10 3 19 4
            20 +0.021
            +0.008            		 -0.007
            -0.020            		                                                             15  16  20 30 5 23 5.5
