同步轮拉手轴承座减震器滚针导柱
商品分类

      图片仅供参考，请以已选的规格为准

        定位销 大肩型 内螺纹型 肩部尺寸指定型 圆型 多棱型 锥角型 镀硬铬 带肩型

        条件筛选：

        形状 大肩形
        尺寸选择 肩部尺寸指定型
        安装侧端面形状 内螺纹型
        导入侧端面形状 无
        导入头部形状 锥角形
        肩部 带肩型
        种类筛选 定位销
        形状筛选 定位销 大肩锥角形

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 11 项未选择

            代码

            参数选型

            导入表面形状

            材质

            硬度

            表面处理

            产品选型

            D

            P

            3.00~20.00
            /0.01

            L

            6~42
            /1

            B

            2.0~30.0
            /0.1

            T

            1.0~15.0
            /0.1

            H

            8.0~27.0
            /0.1

            技术图档

            3D预览

            可选加工参数

            产品简介

            产品问答

            材质图

            参数图

            材质图
            内螺纹型 类型     材质 硬度 表面处理
            圆型 多棱型 国标 相当
            YEJ51 YEJ61 肩部尺寸
            指定型            		 9CrWMn SKS3 淬火硬度58~61HRC —
            YEJ52 YEJ62 淬火硬度58~61HRC , 镀层硬度850HV~ 镀硬铬 , 镀层厚度3~5μm
            YEJ55 YEJ65 0Cr18Ni9 SUS304 — —
            YEJ56 YEJ66 镀层硬度850HV~ 镀硬铬 , 镀层厚度5~8μm
            YEJ58 YEJ68 9Cr18Mo SUS440C 淬火硬度48~53HRC —



            P₁=P-E*tan15*2
            工艺孔加工条件：D·P·L·B≥4且P₁>3。(工艺孔详细尺寸见产品简介)

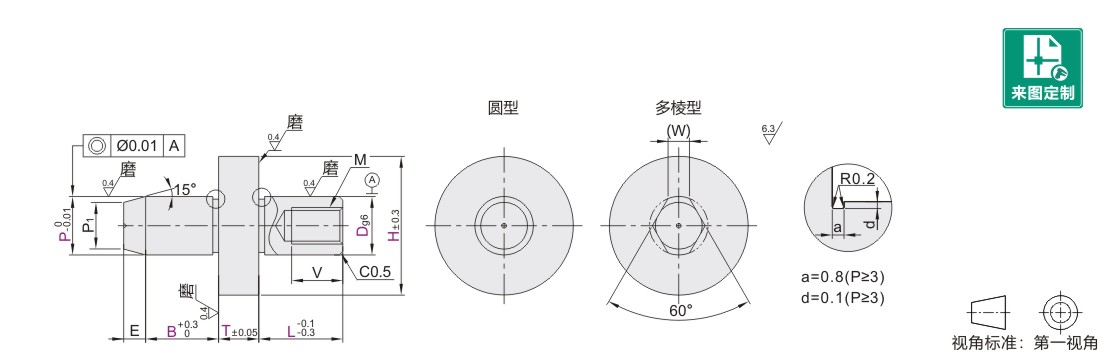

            参数图



            选型表

            型号 最小单位0.01 最小单位1 最小单位0.1 最小单位0.1 E (W) M V
            代码 Dg6 P L B T H
             圆型     多棱型
            YEJ51   YEJ61
            YEJ52   YEJ62
            YEJ55   YEJ65
            YEJ56   YEJ66
            YEJ58   YEJ68
            		 5 -0.004
            -0.012            		 3.00~6.00 6~12 2.0~10.0 1.0~15.0 8.0~14.0 2 1.5 M2 3
            6 4.00~7.00 6(9)~15 2.0~15.0 2.0~15.0 9.0~15.0 1.8 M3 5
            8 -0.005
            -0.014            		 5.00~9.00 8(10)~20 11.0~17.0 3 2.2 M5 8
            10 7.00~11.00 10(12)~22 3.0~30.0 13.0~19.0 3
            12 -0.006
            -0.017            		 7.00~12.00 12~26 13.0~20.0 3.2
            13 8.00~13.00 13(14)~28 15.0~21.0 4 3.5 M8 10
            16 13.00~16.00 16~35 5.0~30.0 18.0~24.0 4 12
            20 -0.007
            -0.020            		 16.00~20.00 20~42 21.0~27.0 5 5.5



            ( )尺寸仅适用于多棱型。
