      图片仅供参考，请以已选的规格为准

        定位销 大头平头型 内螺纹型 P尺寸指定型  圆型 镀硬铬 无肩型

        条件筛选：

        材质 SKS3
        形状 大头形
        尺寸选择 P尺寸指定型
        安装侧端面形状 内螺纹型
        导入侧端面形状 无
        导入头部形状 平头形
        导入表面形状 圆形
        肩部 无肩型
        种类筛选 定位销
        形状筛选 定位销 无肩大头平头形

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 5 项未选择

            代码

            参数选型

            硬度

            表面处理

            产品选型

            D

            P

            5.50~30.00
            /0.01

            技术图档

            3D预览

            可选加工参数

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质 硬度 表面处理
            国标 相当
            YGF21 内螺纹型 9CrWMn SKS3 淬火硬度58 ~61HRC —
            YGF22 淬火硬度58 ~61HRC，镀层硬度850HV ~ 镀硬铬 ，镀层厚度3 ~5μm



            P尺寸公差表

            P h6
            5.50~6 0
            -0.008
            6.01~10 0
            -0.009
            10.01~18 0
            -0.011
            18.01~30 0
            -0.013

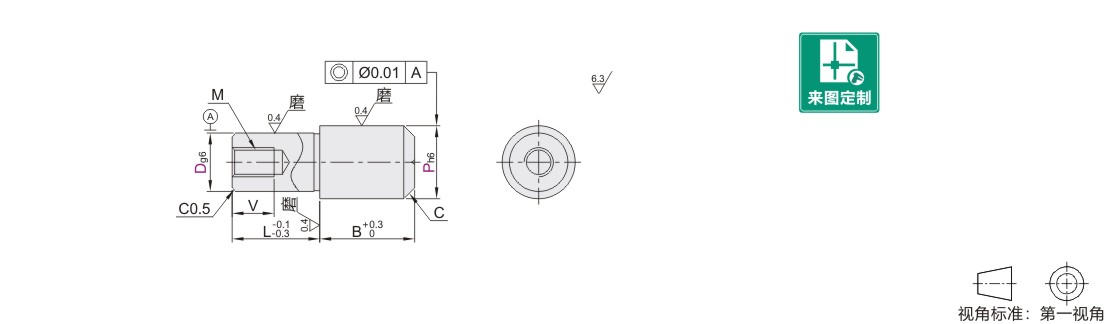

            参数图



            选型表

            型号 最小单位0.01 L B M V C
            代码 Dg6 P
            YGF21
            YGF22            		 5 -0.004
            -0.012            		 5.50~8.00 8 4 M2 3 1
            6 6.50~10.00 10 5 M3 5
            6T M2.6 4
            8 -0.005
            -0.014            		 9.00~13.00 12 6 M5 8 1.5
            8T M4 6
            10 11.00~15.00 16 10 M5 8 2
            12 -0.006
            -0.017            		 13.00~16.00 20 20
            13 14.00~18.00 22 22 M8 12 3
            16 17.00~25.00 24 25
            20 -0.007
            -0.020            		 22.00~30.00 32 30
