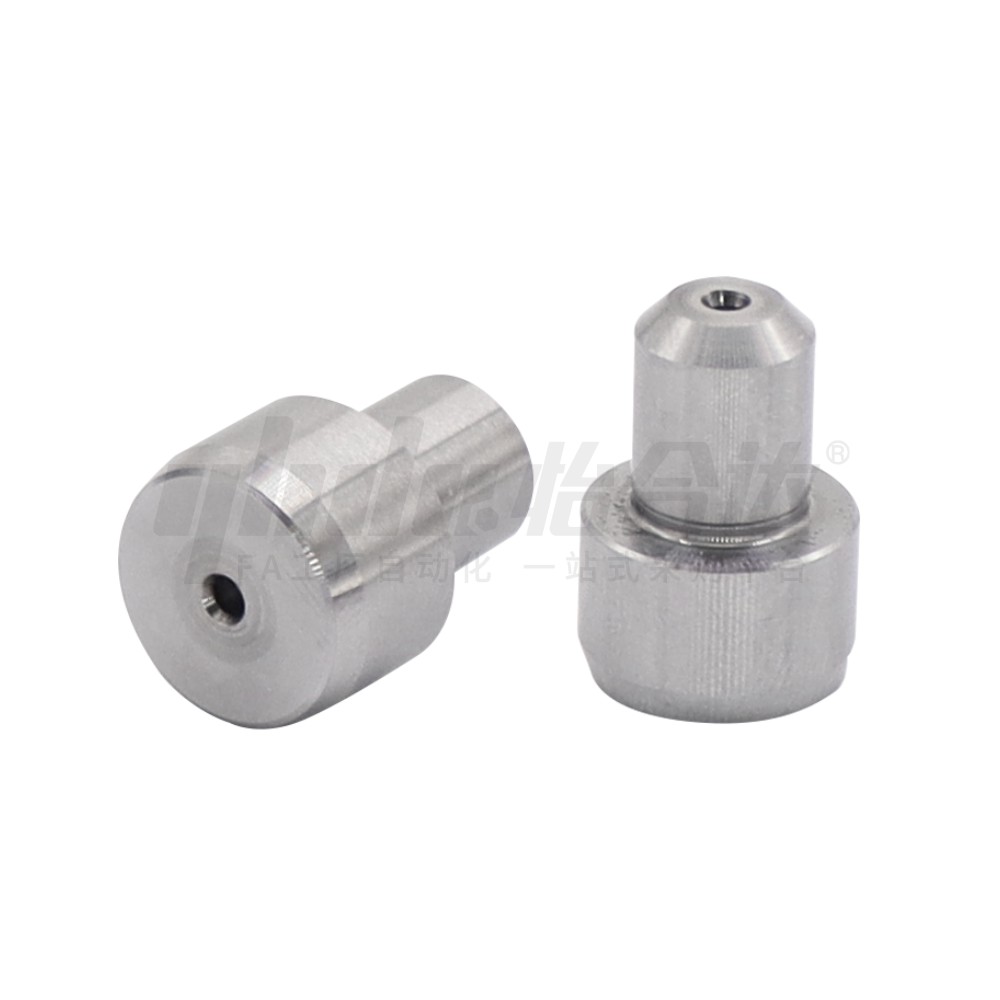

        定位销 大头平头型 普通级/精密级·P尺寸选择型

        品牌名称：

        怡合达

        条件筛选：

        形状 大头形
        硬度 淬火硬度58HRC~
        公差等级 Dp6
        尺寸选择 P尺寸选择型
        安装侧端面形状 直杆形
        导入侧端面形状 无
        导入头部形状 平头形
        肩部 无肩形
        种类筛选 定位销

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
              P尺寸选择型 精度
            等级            		 材质 硬度 表面处理
            圆型 多棱型 国标 相当
            YGD21 YGD31 普通级 9CrWMn SKS3 淬火硬度58HRC~ 镀硬铬，镀层厚度3~5μm
            YGD22 YGD32 Cr12MoV SKD11 抛光
            YGD01 YGD11 精密级 9CrWMn SKS3 镀硬铬，镀层厚度3~5μm
            YGD02 YGD12 Cr12MoV SKD11 抛光


            P1=P-E*tan15*2
            同心度公差仅适用于精密级。
            工艺孔加工条件： D≠P 且(D ·P ·L ·B)≥4。(工艺孔详细尺寸见产品简介)


            参数图


            选型表

            型号 P L B E C (W) W1
            代码 Dp6 普通级 精密级 仅YGD31/32/11/12
            圆型
            YGD21
            YGD22
            YGD01
            YGD02
            多棱型
            YGD31
            YGD32
            YGD11
            YGD12            		 5  +0.020
            +0.012            		 8.5  8  -0.005
            -0.014            		 8  8  2  1  2  6.6
            7  +0.024
            +0.015            		 10.5  10  3  8.6
            8  12.5  12  -0.006
            -0.017            		 10  1.5  9.8
            14.5  14  3  3.5  11.2
            9  16.5  16  12  4  13.2
            12  +0.029
            +0.018            		 18.5  18  2  4.5  14.7
            20.5  20  -0.007
            -0.020            		 14  5  16.6
            14  22.5  22  5.6  18
            16  25.5  25  16  2.5  6  19.8
