        医疗 直锥型正/负公差定位销 锥角型•m6/g6

        品牌名称：

        怡合达

        条件筛选：

        材质 SUS440C
        产品名称 直杆型定位销
        端部形状 锥角形
        端部特征 端部无加工
        种类筛选 销类

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 公差 材质 硬度
            国标 相当
            Y-KCF01 锥角型 m6 9Cr18Mo SUS440C 48~52HRC
            Y-KCF03 g6

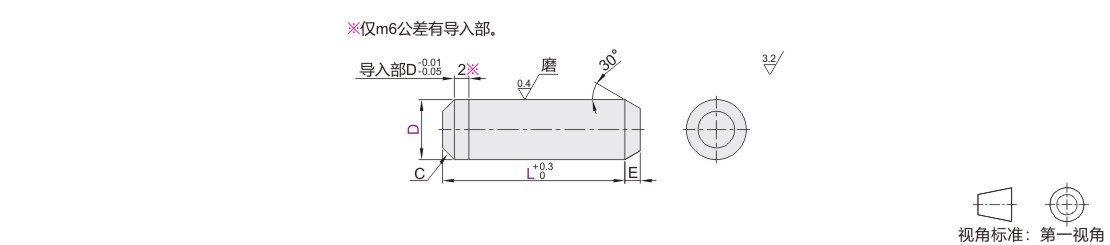

            参数图



            选型表

            型号
            		 D公差
            		 L
            		 E
            		 C
            代码 D Y-KCF01 Y-KCF03
            Y-KCF01
            Y-KCF03            		 3 +0.008
            +0.002            		 -0.002
            -0.008            		 10 1 0.5
            15
            4 +0.012
            +0.004            		 -0.004
            -0.012            		 10 1.5
            15
            20
            5 +0.012
            +0.004            		 -0.004
            -0.012            		 10
            15
            20
            6 +0.012
            +0.004            		 -0.004
            -0.012            		 10 2 1
            15
            20
            8 +0.015
            +0.006            		 -0.005
            -0.014            		 20
