同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 4 项未选择

      代码

      参数选型

      导入表面形状

      材质

      产品选型

      D

      查看大图

      图片仅供参考，请以已选的规格为准

        定位销 直杆锥型 圆型/多棱型 导入侧端面形状：内螺纹型

        品牌名称：

        怡合达

        条件筛选：

        形状 直杆形
        硬度 淬火硬度58HRC~
        表面处理 无
        公差等级 Dn6
        尺寸选择 D•L尺寸固定型
        安装侧端面形状 无
        导入侧端面形状 内螺纹型
        导入头部形状 锥角形
        肩部 无肩形
        种类筛选 定位销

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            直杆锥型 材质 硬度
            圆型 多棱型 国标 相当
            YDE01 YDE11 9CrWMn SKS3 淬火硬度58HRC~
            YDE02 YDE12 Cr12MoV SKD11


            D1=D-E*tan30*2

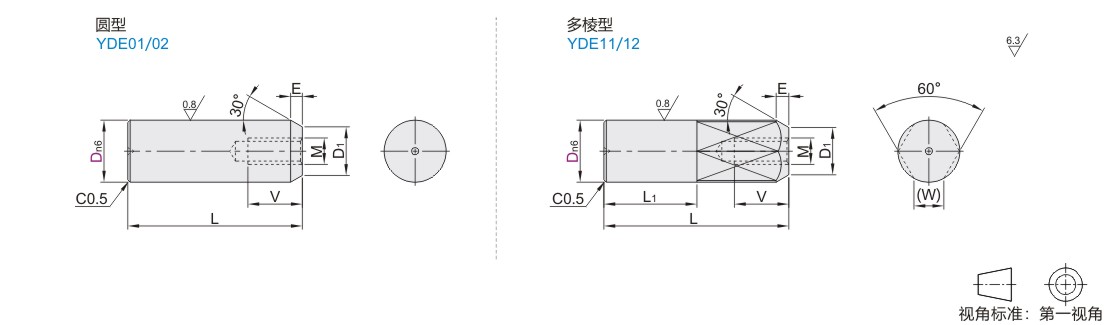

            参数图


             选型表

            型号 L E M V 仅YDE11/12
            代码 Dn6 (W) L1
            圆型
            YDE01
            YDE02
            多棱型
            YDE11
            YDE12            		 8  +0.019
            +0.010            		 25  3  M3 4.5  2.2  14
            10  30  3  17
            12  +0.023
            +0.012            		 34  4  M5 7.5  3.5  20
            16  42  5  26
            20  +0.028
            +0.015            		 47  5  6  30
            25  49  8
