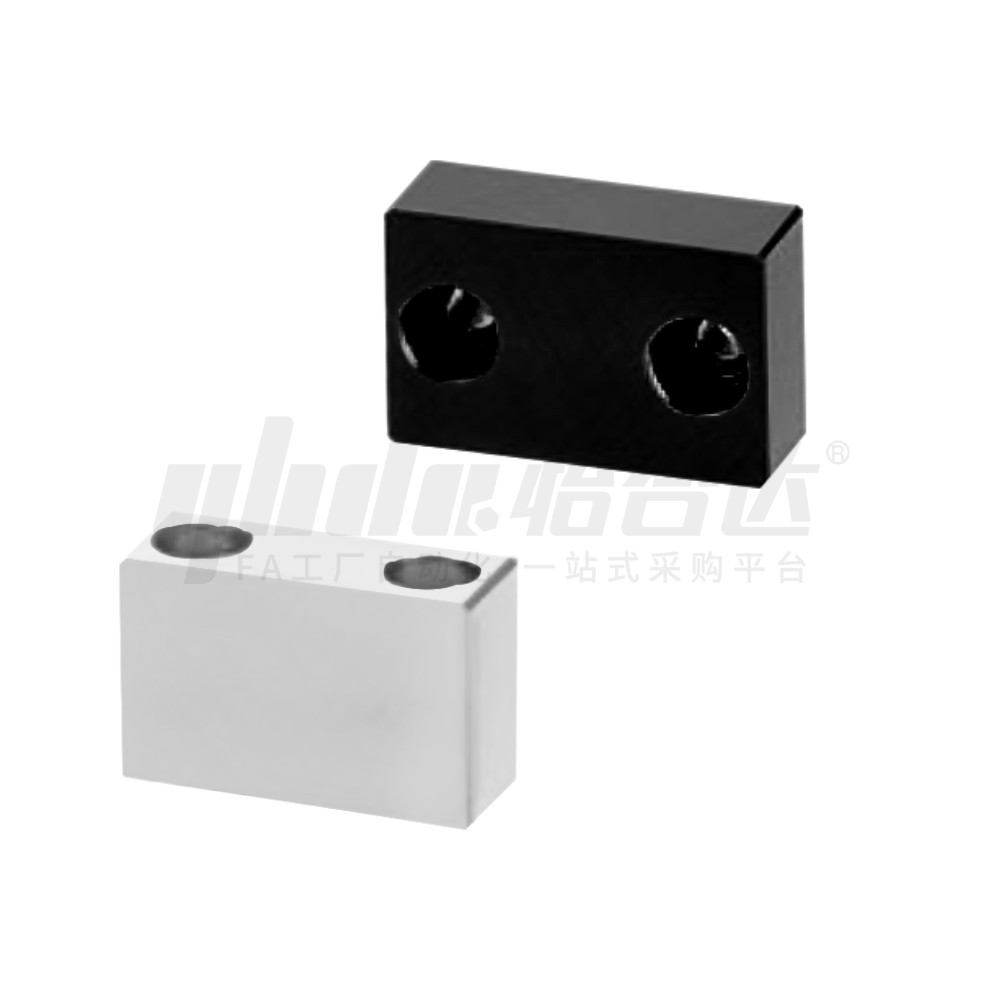

方形挡块 沉孔型 沉孔带螺纹型 直型 板型
条件筛选：
螺纹种类 粗牙
尺寸类型 尺寸指定
特征 尺寸指定
安装部形状 粗牙
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 10 项未选择
代码
参数选型
旋钮
材质
硬度
类型
表面处理
种类筛选
方形挡块
直型挡块
板型挡块
产品选型
T
A
H
5~55
/5
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 材质 | 硬度 | 表面处理 | |||||
| 直型 | 板型 | 国标 | 相当 | |||||
| 沉孔型 | 沉孔带螺纹型 | 通孔型 | 螺纹孔型 | 沉孔型 | ||||
| PDS01 | PDS11 | PDS07 | PDS17 | PDS21 | 45 | S45C | 一 | 发黑 |
| PDS02 | PDS12 | PDS08 | PDS18 | PDS22 | 喷细砂无电解镀镍 | |||
| PDS03 | PDS15 | 一 | 一 | PDS23 | 40HRC~ | 发黑 | ||
| PDS05 | PDS16 | PDS09 | PDS19 | PDS25 | 喷细砂无电解镀镍 | |||
| PDS06 | 一 | 一 | 一 | 一 | 聚缩醛 | 一 | 一 | |
特点：防工件脱落，可用作防脱落挡块。
如对防锈有要求，请优先选用无电解镀镍产品。

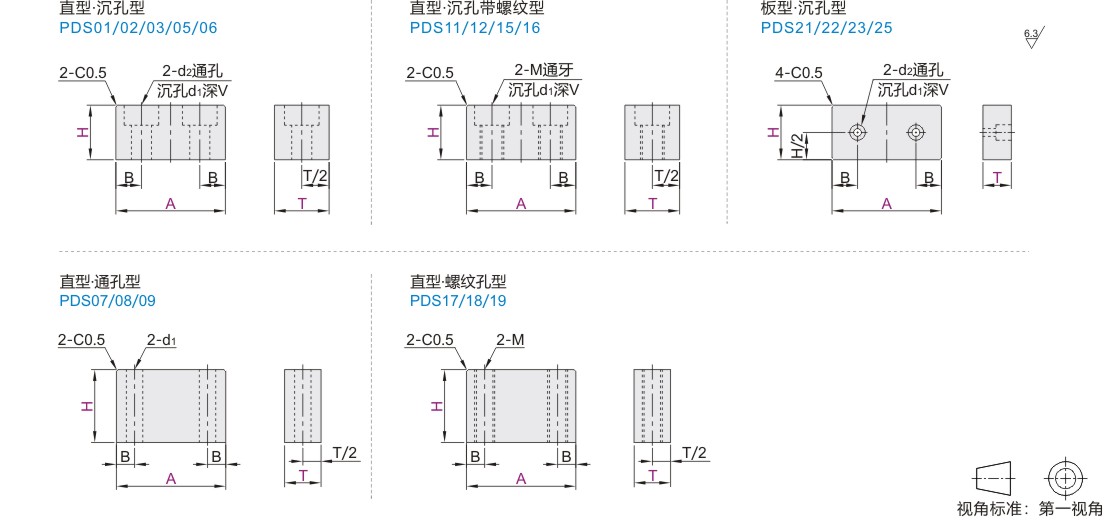

参数图
直型·沉孔型
| 型号 | A | H 最小单位5 |
B | d1 | d2 | V | |
| 代码 | T | ||||||
| PDS01 PDS02 PDS03 PDS05 PDS06 |
10 | 20 25 30 40 50 | 10~45 | 5 | 8 | 4.5 | 4.5 |
| 15 | 25 30 40 50 | 15~55 | 7 | 9.5 | 5.5 | 5.5 | |
| 20 | 25 30 40 50 60 70 80 | 20~55 | 8 | 11 | 6.5 | 6.5 | |
| 30 | 30 40 50 60 70 80 90 100 | 30~55 | 10 | 14 | 9 | 9 | |
直型·沉孔带螺纹型
| 型号 | A | H 最小单位5 |
B | d1 | M | V | |
| 代码 | T | ||||||
| PDS11 PDS12 PDS15 PDS16 |
10 | 20 25 30 40 50 | 5~45 | 5 | 8 | M5 | 4.5 |
| 15 | 25 30 40 50 | 10~55 | 7 | 9.5 | M6 | 5.5 | |
| 20 | 25 30 40 50 60 70 80 | 15~55 | 8 | 11 | M8 | 6.5 | |
| 30 | 30 40 50 60 70 80 90 100 | 20~55 | 10 | 14 | M10 | 9 | |
直型 ·通孔型/螺纹孔型
| 型号 | A | H 最小单位5 |
B | d1 | M | |
| 代码 | T | |||||
| 通孔型 螺纹孔型 PDS07 PDS17 PDS08 PDS18 PDS09 PDS19 |
10 | 20 25 30 40 50 | 5~45 | 5 | 4.5 | M5 |
| 10A | 25 30 40 50 | 10~55 | 7 | 5.5 | M6 | |
| 15 | 25 30 40 50 60 70 80 | 15~55 | 8 | 6.5 | M8 | |
| 15A | 30 40 50 60 70 80 90 100 | 20~55 | 10 | 9 | M10 | |
板型 ·沉孔型
| 型号 | A | H 最小单位5 |
B | d1 | d2 | V | |
| 代码 | T | ||||||
| PDS21 PDS22 PDS23 PDS25 |
5 | 20 25 30 40 50 | 10~35 | 5 | 一 | 5.5 | 一 |
| 8 | 25 30 40 50 | 10~45 | 8 | 4.5 | 4.5 | ||
| 10 | 25 30 40 50 60 70 80 | 15~55 | 7 | 9.5 | 5.5 | 5.5 | |
| 15 | 30 40 50 60 70 80 90 100 | 20~55 | 8 | 11 | 6.5 | 6.5 | |
-
