查看大图
常规选型
图纸选型
型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
材质
表面处理
产品选型
卡爪
弹簧
底座
图片仅供参考，请以已选的规格为准
医疗 止回组件
条件筛选：
硬度 无
种类筛选 止回组件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
①卡爪
| 代码 |
材质 |
表面处理 |
硬度 | |
| 国标 | 相当 | |||
| Y-KFC11 | 45 | S45C | 无电解镀镍 | 渗碳淬火40~45HRC |
|
Y-KFC12
|
0Cr18Ni9 | SUS304 | — | — |
②弹簧
| 代码 |
材质 |
表面处理 |
|
| 国标 | 相当 | ||
| R(软) | 0Cr18Ni9 | SUS304-WPB | — |
|
Y(硬)
|
|||
③底座
| 代码 |
主体 |
附件(销) | |||
| 材质 |
表面处理 |
材质 | 表面处理 | ||
| 国标 | 相当 | ||||
| LK TK MK BK PK | 45 | S45C | 无电解镀镍 | S45C | 无电解镀镍 |
|
LU TU BU MU
|
0Cr18Ni9 | SUS304 | — | SUS304 | — |
附件(适用于TK·TU)
| 卡爪 | TK | TU |
| 10S/10C | UAC04-D20-V6-T3 2个 | UAC61-D20-V6-T3 |
| 14S/14C | UAC04-D25-V8-T3 2个 | — |
本产品由①卡爪+②弹簧+③底座组合而成，选择以下各部件装配后出货。
| ①卡爪 | ②弹簧 | ③底座 | |
| Y-KFC11 | 28S 28C 20S 20C |
R
|
BK PK |
| 14S 14C 10S 10C 7S 7C 7SA 7CA |
LK TK BK MK PK |
||
| Y-KFC12 | 10S 10C | LU TU BU MU |
|

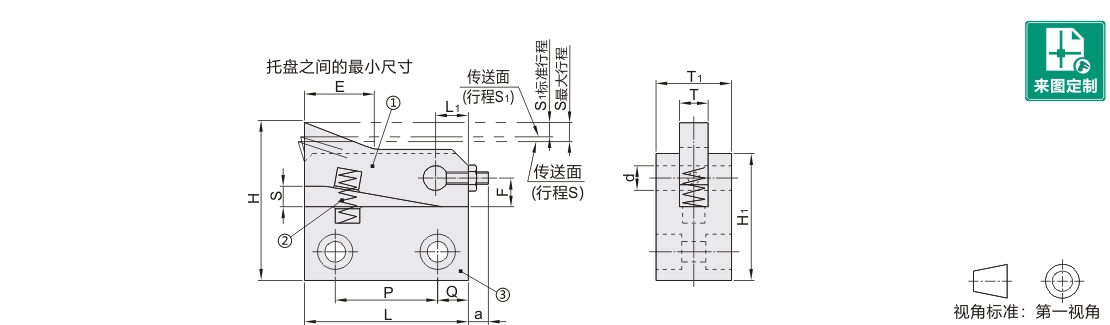

参数图
选型表
| 型号 |
②弹簧 |
③底座 |
T |
T1 |
d |
H |
H1 |
L |
P |
Q |
a |
S |
S1 |
||
| 代码 | ①卡爪 | ||||||||||||||
| Y-KFC11 (S45C) |
7S 7C |
R
|
LK | 侧面孔型(螺栓孔型) | 7 | 12 | 6 | 29 | 22.5 | 30 | 20 | 5 | 2.5 | 5 | 3 |
| MK | 侧面孔型(螺孔型) | ||||||||||||||
| BK | 底部螺孔型 | ||||||||||||||
| PK | π型 | 20.5 | 14 | ||||||||||||
| 7SA 7CA |
LK | 侧面孔型(螺栓孔型) | 38 | 31 | 40 | 25 | 7.5 | 2 | |||||||
| MK | 侧面孔型(螺孔型) | ||||||||||||||
| BK | 底部螺孔型 | ||||||||||||||
| PK | π型 | ||||||||||||||
| Y-KFC11 (S45C) Y-KFC12 (SUS304) |
10S 10C |
LK* | 侧面孔型(螺栓孔型) | 10 | 19 | 2.5 | |||||||||
| TK* | 侧面孔型(通孔型) | ||||||||||||||
| MK* | 侧面孔型(螺孔型) | ||||||||||||||
| BK* | 底部螺孔型 | ||||||||||||||
| PK* | π型 | ||||||||||||||
| (LU) | 侧面孔型(螺栓孔型) | ||||||||||||||
| (TU) | 侧面孔型(通孔型) | ||||||||||||||
| (MU) | 侧面孔型(螺孔型) | ||||||||||||||
| (BU) | 底部螺孔型 | ||||||||||||||
| 14S 14C |
LK* | 侧面孔型(螺栓孔型) | 14 | 25 | 8 | 55.5 | 43 | 55 | 35 | 10 | 10 | 5 | |||
| TK* | 侧面孔型(通孔型) | ||||||||||||||
| MK* | 侧面孔型(螺孔型) | ||||||||||||||
| BK* | 底部螺孔型 | ||||||||||||||
| PK* | π型 | 66.5 | 54 | ||||||||||||
| Y-KFC11 (S45C) |
20S 20C |
BK | 底部螺孔型 | 20 | 38 | 10 | 63 | 49 | 65 | 40 | 12.5 | 4.5 | |||
| PK | π型 | 78 | 64 | ||||||||||||
| 28S 28C |
BK | 底部螺孔型 | 28 | 50 | 12 | 83 | 80 | 50 | 15 | 7 | 12 | 7 | |||
| PK | π型 | 101 | 82 | ||||||||||||
带( )内的规格不适用Y-KFC11。 带*规格不适用Y-KFC12。
技术参数
| 型号 |
T | L | L1 |
B |
S |
E |
R |
H1 | J | K | MA | d | f | C | t1 | t2 | t3 |
|||
| 代码 | 卡爪 |
直型 | 圆弧型 | 直型 | 圆弧型 | |||||||||||||||
| Y-KFC11 Y-KFC12 |
7S 7C | 7 | 30 | 31.5 | 7.5 | 7.5 | 5 | 15 | 13.9 | 24 | 16 | 10 | 5 | M3 | 6 | 15.7 | 3 | 1.8 | 1.2 | 0.7 |
| 7SA 7CA | 40 | 41.5 | 8 | 15 | 17 | 15.9 | 33.5 | 20 | 14 | 7 | 21 | 4 | 1.6 | 1 | 0.5 | |||||
| 10S 10C | 10 | M4 | ||||||||||||||||||
| 14S 14C | 14 | 55 | 57 | 10 | 12.4 | 10 | 32.6 | 30 | 47 | 30.5 | 19 | 10 | 8 | 35.8 | 5 | 3.3 | 2 | 0.8 | ||
| 20S 20C | 20 | 65 | 66.5 | 12.5 | 18.5 | 11 | 34 | 30.4 | 54 | 33 | 21 | M5 | 10 | 40 | 7 | 3.4 | 1.5 | |||
| 28S 28C | 28 | 80 | 82.5 | 15 | 30 | 13 | 35 | 30.5 | 67.5 | 45 | 30 | 15 | M6 | 12 | 50 | 9 | 4.5 | 2.8 | 1.8 | |
| ②弹簧(详细负载) |
||||||||||
| ①卡爪 | ②弹簧 | 负载(计算值)N | ||||||||
| 装配 | 行程3 | 行程5(7) | 行程10(12) | |||||||
| 弹簧 上部 |
工件导块 前端部 |
弹簧 上部 |
工件导块 前端部 |
弹簧 上部 |
工件导块 前端部 |
弹簧 上部 |
工件导块 前端部 |
|||
| 7S 7C |
软 | R | 0.4 | 0.3 | 1.1 | 0.7 | 1.5 | 1.0 | — | — |
| 硬 | Y | 1.4 | 1.0 | 2.4 | 1.6 | 2.9 | 2.0 | |||
| 7SA 7CA |
软 | R | 0.3 | 0.2 | 1.0 | 0.7 | 1.5 | 1.0 | ||
| 硬 | Y | 1.7 | 1.1 | 2.6 | 1.7 | 3.1 | 2.1 | |||
| 10S 10C |
软 | R | 0.3 | 0.2 | 1.0 | 0.7 | 1.5 | 1.0 | ||
| 硬 | Y | 1.8 | 1.2 | 2.6 | 1.7 | 3.2 | 2.1 | |||
| 14S 14C |
软 | R | 0.9 | 0.7 | 1.3 | 1.1 | 1.7 | 1.3 | 2.4 | 1.9 |
| 硬 | Y | 2.6 | 2.1 | 3.1 | 2.5 | 3.5 | 2.8 | 4.3 | 3.5 | |
| 20S 20C |
软 | R | 2.3 | 1.8 | — | — | 3.0 | 2.4 | 3.8 | 3.0 |
| 硬 | Y | 3.6 | 2.8 | 4.5 | 3.5 | 5.5 | 4.3 | |||
| 28S 28C |
软 | R | 3.7 | 2.6 | 5.2 | 4.0 | 6.3 | 4.8 | ||
| 硬 | Y | 4.9 | 3.4 | 6.7 | 5.2 | 8.0 | 6.2 | |||
以上负载为参考值，仅供参考。
| 型号 |
T |
T1 |
L |
P |
Q |
L1 |
B1 |
H2 |
X |
F |
d |
C |
侧面孔型 |
底部螺孔型 |
π型 |
||||||||||
| 适用卡爪 | 底座 | Y | d1 | d2 | h | d3 | M1 | M2 | V | d4 | E | T2 | T3 | ||||||||||||
| 7S 7C |
LK | 7 | 12 | 30 | 20 | 5 | 7.5 | 16 | 22.5 | 18 | 5 | 6 | 3 | 7 |
5.5 | — | — | — | — | — | — | — | — | — | — |
| MK | 2.5 |
— | M5 | ||||||||||||||||||||||
| BK | — | — | M5 | 6 | |||||||||||||||||||||
| PK | 14 | 9.5 | — | — | 4.5 | 20 | 28 | 5 | |||||||||||||||||
| 7SA 7CA |
LK | 40 | 25 | 7.5 | 8 | 21.5 | 31 | 25 | 7 | 3 |
7 | 6.6 | — | — | — | — | |||||||||
| MK | — | M6 | |||||||||||||||||||||||
| BK | — |
— | M6 | 9 | |||||||||||||||||||||
| PK | — | — | 5.5 | 22 | 32 | 6 | |||||||||||||||||||
| 10S 10C |
LK LU | 10 |
19 |
7 |
6.6 | 11 | 7 | — | — | — | — | — | |||||||||||||
| TK TU | — | — | — | 9 | |||||||||||||||||||||
| MK MU | — | M6 | |||||||||||||||||||||||
| BK BU | — | — | M6 | 9 | |||||||||||||||||||||
| PK | — | — | 5.5 | 30 | 40 | 6 | |||||||||||||||||||
| 14S 14C |
LK | 14 |
25 | 55 | 35 | 10 | 10 | 36.5 | 43 | 35 | 10 | 8 | 4 |
10 | 9 | 14 | 8.5 | — | — | — |
— | — | |||
| TK | — | — | — | 12 | |||||||||||||||||||||
| MK | — | M8 | |||||||||||||||||||||||
| BK | — | — | M8 | 12 | |||||||||||||||||||||
| PK | 54 | 46 | — | — | 9 | 42 | 60 | 12 | |||||||||||||||||
| 20S 20C |
BK | 20 | 38 | 65 | 40 | 12.5 | 12.5 | 40.7 | 49 | 40 | 10 | 5 | M10 | 15 | — | — | — | — | |||||||
| PK | 64 | 55 | — | — | 9 | 58 | 75 | 16 | |||||||||||||||||
| 28S 28C |
BK | 28 | 50 | 80 | 50 | 15 | 15 | 51.4 | 53 | 15 | 12 | M12 | 20 | — | — | — | — | ||||||||
| PK | 82 | 71 | — | — | 11 | 70 | 90 | 19 | |||||||||||||||||
-
