      产品选型

      D

      弹簧

      L

      图片仅供参考，请以已选的规格为准

        工件检测组件 标准型

        条件筛选：

        类型 浮球位置固定型
        材质 A6061
        表面处理 喷细砂本色阳极氧化
        种类筛选 工件检测组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        材质图

        参数图

        材质图
        代码
        		 类型
        		 材质
        		 表面处理
        		 附件
        主体 销 弹簧 主体 销
        PGB01 标准型 A6061 S45C SUS304 喷细砂本色阳极氧化 无电解镀镍 紧定螺钉M4(1PCS)

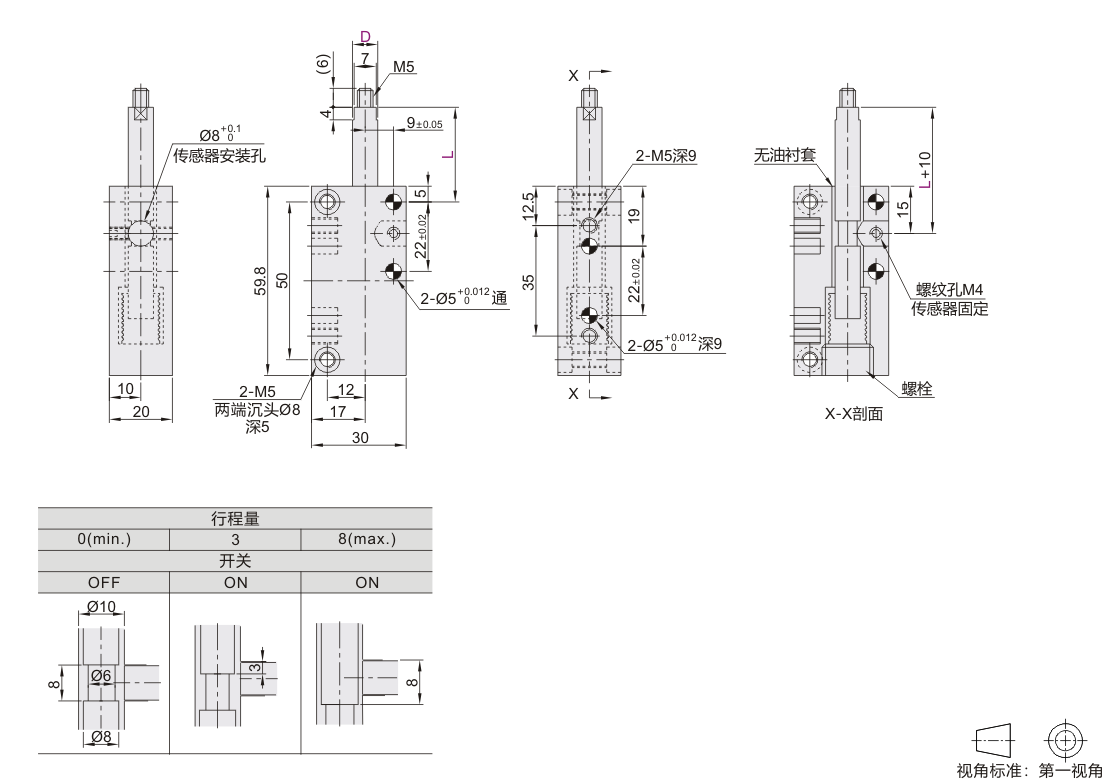

        参数图



        选型表

        型号
        		 弹簧
        		 L
        		 Q(轻载型)
        		 Z(重载型）
        代码
        		 D
        		 负载(N)
        min max min max
        PGB01 8 Q(轻载型)
        Z        (重载型)        		 30
        50        		 1.18 3.58 1.98 5.98



        不附带接近传感器，传感器需要另行购买。

        kgf=N×0.101972



        弹簧 Q(轻载型) Z(重载型）
        弹簧常数(N/mm) 0.3 0.5
        外径(mm) 12 12
        线径(mm) 0.65 0.8
        内径(mm) 10.7 10.4
        自由长度(mm) 20 20
        容许位移量 12 9
